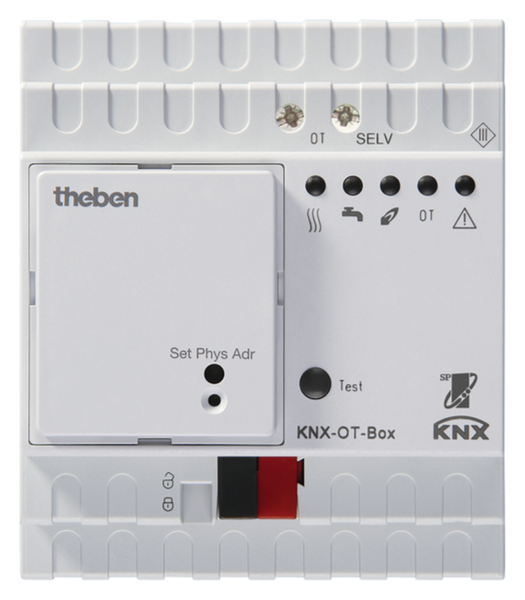

KNX-OT-BUS - интерфейс между котламис OT-Bus и системой KNX

Две системы: система отопления (отопительные котлы) и система автоматизации зданий, ранее работавшие отдельно друг от друга, теперь объединены при помощи новой разработки немецкой фирмы Theben - устройстваKNX-OT-Box!

Новинка от Theben

Две системы: система отопления (отопительные котлы) и система автоматизации зданий, ранее работавшие отдельно друг от друга, теперь объединены при помощи новой разработки немецкой фирмы Theben - устройстваKNX-OT-Box!



KNX-OT-Box выступает в качестве интерфейса между котлами с OT-Bus (Bus – система в отопительной и вентиляционной технике) и KNX-Bus (системой автоматизации зданий).

  • Возможен двунаправленный обмен данными между устройствами, производящими тепло (работающими по протоколу Opentherm) и распределяющими его по отдельным помещениям с помощью KNX-системы.
  • Прибор и KNX-Bus-модуль можно монтировать отдельно.
  • Съемный Bus-модуль позволяет комфортное программирование с ПК в офисе.
  • С помощью KNX-OT-Box можно реализовать следующие функции:
    - управление температурой носителя по желанию или в зависимости от погодных условий;
    - управление температурой воды в системе горячего водоснабжения;
    - оптимизация горячего водоснабжения;
    - оптимизация энергопотребления на подогрев воды с помощью солнечных батарей;
    - подогрев пола (сушка) перед укладкой напольных покрытий;
    - антибактериальная обработка воды.

Технические данные:



Рабочее напряжение

Напряжение шины KNX, ≤ 10 мА

Ширина

4 модуля

Монтаж

35 мм DIN-рейка

Номинальное импульсное напряжение

4 кВт

Температурный диапазон

0°С… + 45°С

Класс защиты

II по EN 60730-1

Уровеньзащиты

IP 20

Артикул для заказа

855 9 200

Схема подключений:
