Мониторинг тока утечки

Так как, в большинстве случаев, ток утечки на землю достигает порогового значения не резко, а постоянно нарастая, они должны обнаруживаться на ранних стадиях развития и заблаговременно устраняться, исключая, таким образом, простой оборудования. Например, при внезапном отключении может произойти заклинивание режущего инструмента (сверла, фрезы) и облом при повторном включении, что приведет к браку как самого инструмента, так и заготовки.

Для таких случаев немецкая фирма Doepkeразработала и производит устройства контроля за токами утечки (сокращенно RCM – ResidualCurrentMonitor), принцип действия которых аналогичен УЗО:

Все токоведущие к защищаемой установке проводники генерируют в сердечнике суммирующего трансформатора магнитные поля, которые при нормальной работе взаимокомпенсируются. Магнитный поток в трансформаторе равен нулю. При возникновении тока утечки в результате замыкания на землю, возникает и переменное магнитное поле, индуцирующее во вторичной обмотке трансформатора напряжение, величина которого контролируется устройствами серии DMD

DMD1

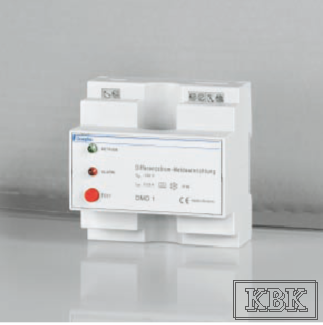

Устройство DMD1 контролирует синусоидальные и пульсирующие постоянные токи утечки (тип А). При превышении фиксированного порога срабатывания в 30 мА и истечении фиксированной задержки времени, исключающей реакцию на кратковременные импульсы тока утечки, загорается красный светодиод на лицевой панели прибора. При этом отключение потребителя не происходит. Полупроводниковые выходы позволяют выводить сигнал на дистанционно установленные панели сигнализации, например, DMD-P.

Питающий кабель пропускается через окно диаметром 25 мм встроенного суммирующего трансформатора тока.

DMD2 и DMD2E

Устройства DMD2 со встроенным трансформатором тока и DMD2Eс внешним трансформатором тока контролируют пульсирующие токи утечки (тип А). В качестве внешнего трансформатора допускается использовать трансформаторы серии DWPс окном диаметром 35-140 мм.

Порог срабатывания устанавливается произвольно, в процентах от номинального значения, выбираемого в 4-х диапазонах: 30-100-300-1000 мА. Допускается промежуточная установка.

Порог срабатывания и текущий уровень тока утечки выводятся на 10-ступенчатую индикаторную шкалу постоянным и мигающим свечением - соответственно для их оптического распознавания.

При токах утечки ниже установленного порога срабатывания, устройство сигнализирует зеленым светодиодом, превышение порога срабатывания, после истечения времени задержки, устанавливаемой произвольно в диапазоне от 0,1 до 1,0 с — красным. После снижения тока утечки до 75 % от установленного порога, устройство автоматически возвращается в исходное положение. Красный светодиод гаснет.

DMD3B

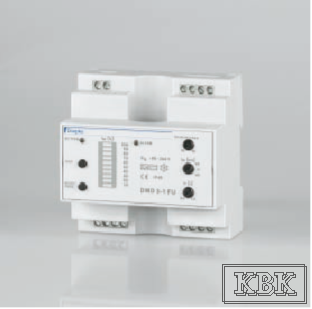

Устройство DMD3Bсо встроенным трансформатором тока контролирует токи утечки типа В, текущий уровень которых отображается на 10 ступенчатой индикаторной шкале.

При превышении порога срабатывания, реле с задержкой времени замыкает первый контакт, сигнализируя об опасности.

Второй контакт служит для подачи предупреждающей сигнализации для того, чтобы завершить технологическую операцию и отключить оборудование. Это происходит когда ток утечки превысит 10-90% от произвольно установленного порога срабатывания.

В зависимости от исполнения, ток срабатывания главной тревоги выбирается в диапазоне:0,03 — 0,1 — 0,3 А для DMD3-1BFUили0,3 — 0,5 — 1 А для DMD3-2BFU, а задержка срабатывания в диапазоне 0,1 — 1,0 с.

В заключение отметим, что это устройство называют универсальным, т.к. Оно реагирует на ток утечки с частотой от 0 Гц (постоянный) до 100 кГц.
