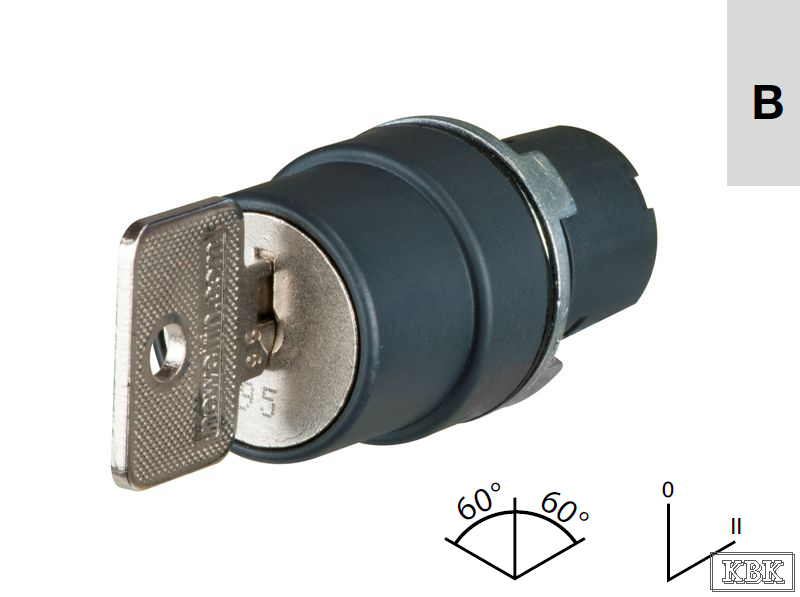

Переключатели с ключом 2-позиционные (Е), диагр. B

  • Переключатели с ключом 2-позиционные (Е), диагр. B

Модульная система с возможностью увеличения числа контактов до 8. По умолчанию поставляется стандартный замок с ключом (код 3095). При необходимости, можно заказать другие замковые части. Для этого, в конце артикула нужно добавить соответствующие цифры (ниже). Пожелания по замковой части, пожалуйста, указывайте в примечании или письмом.

Артикул - Кодировка замка

53 - 3353

01 - 9901

02 - 9902

03 - 9903

04 - 9904

05 - 9905

10 - 9910

16 - 9916

19 - 9919

Ключ с цветной шляпкой:

33 - 73033 - желтый

34 - 73034 - темно-серый

37 - 73037 - красный

38 - 73038 - голубой

40 - 73040 - оранжевый

Срок службы механических частей 1000000
Тип 2-позиционные
Номинальный ток контакта 10 А, при t°=55°С
Класс защиты II (IEC 536)
Количество контактов 8
Диаметр внешний 28 мм
Высота над панелью 25 мм
Толщина монтажной панели 1÷6 мм
Диаметр отверстия 22,3 мм
Вес 76 г
Уровень защиты IP 66 (IEC EN 60529)
Материал Ободок: пластик, усиленный стекловолокном
Мин. t° окружающей среды -40°С °C
Макс. t° окружающей среды +70°С °C
Дополнительная сертификация Итальянский морской регист
Дополнительное оборудование (для заказа) Обязательно должны комплектоваться: фланцем и необходимым количеством контактов н.о. или н.з. Имеются позолоченные контакты (для использования в агрессивных средах).
ne020SCBD € 0,00
Диаграмма замыканий B
Особенности Самовозврат переключателя: 0 - II справа, 60°. Вытаскивание ключа из положения: 0
ne020SCB € 19,95
Диаграмма замыканий B
Особенности Фиксация переключателя: 0 - II самовозврата нет, 60°. Вытаскивание ключа из положения: 0, II
ne020SCB0 € 19,95
Диаграмма замыканий B
Особенности Фиксация переключателя: 0 - II самовозврата нет, 60°. Вытаскивание ключа из положения: 0
ne020SCB2 € 19,95
Диаграмма замыканий B
Особенности Фиксация переключателя: 0 - II самовозврата нет, 60°. Вытаскивание ключа из положения: II

Переключатели с ключом

  • Переключатели с ключом



Важно! Для сбора одного устройства, необходимо подобрать комплектующие:

Соединительные фланцы   Контакты

По умолчанию поставляются переключатели со стандартной замковой частью (артикул 3095). При необходимости, можно заказать другие варианты замковой части с ключом, в том числе - ключи с цветовой кодировкой.
