Коробка P 71 GVD-K - отверстия М20/25

  • Коробка P 71 GVD-K - отверстия М20/25
  • Коробка P 71 GVD-K - отверстия М20/25
  • Коробка P 71 GVD-K - отверстия М20/25
  • Коробка P 71 GVD-K - отверстия М20/25
  • Коробка P 71 GVD-K - отверстия М20/25
  • Коробка P 71 GVD-K - отверстия М20/25

Коробка для устройств/соединительная. Коробка для труб увеличенного диаметра, с увеличенным монтажным пространством. Для заливки бетоном в условиях заводского изготовления панелей.

  • 1-составная, 71х71х77 мм, Ø60 мм;
  • Крепление устройств 4 винтами с межвинтовым расстоянием 60 мм;

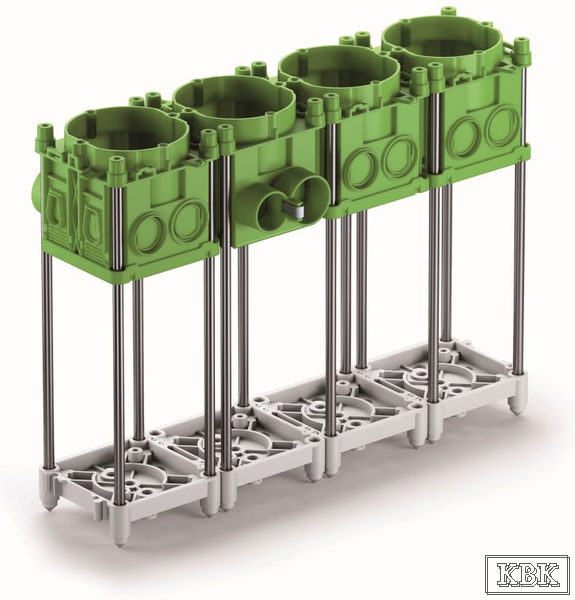

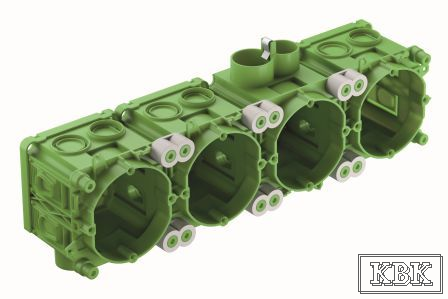

  • Комбинируется, для кребления лапками, межосевое расстояние при комбинировании - 71 мм;

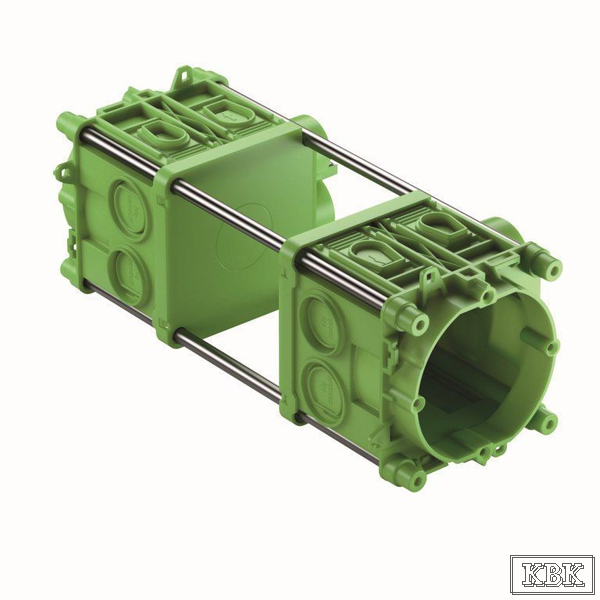

  • Подходит для монтажа во встречную опалубку,
  • VDE-сертификат на соответствие DIN EN 60670 (VDE 0606)

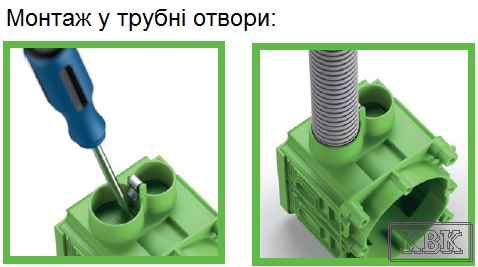

  • Монтаж трубы: в отверстия EasyCut-Мембрана - при помощи переходников соответствующего диаметра, в трубное отверстие - без дополнительных инструментов и аксессуаров.
  • Крепление к опалубке приклеиванием (возможно - прибивание гвоздями)
Количество входов EasyCut-Мембрана 4х до М25, трубные 1хМ20 и 1хМ25
Цветовая кодировка зеленый
Монтаж приклеивание
Расстояние между винтами 60 мм
Диаметр 60 мм
Длина 71 мм
Ширина 71 мм
Глубина 67,5 мм
Глубина внутренняя 63,9 мм
Уровень защиты IP30
Материал полипропилен сополимер, без галогенов, не поддерживет горение
Мин. t° окружающей среды -25 °C
Макс. t° окружающей среды +40 °C
Макс.t° нагрева бетонной плиты +90 °С
Макс. влажность 50 %
sp98476501 € 0,00
Тип P 71 GVD-K

Коробки для заливки в бетон



Монтаж коробок IBT осуществляется на опалубку перед заливкой бетона. После установки коробки соединяются трубами, а затем закрываются крышками. После заливки бетоном, при снятии опалубки фронтальная часть коробок удаляется (выбивается) и в коробки монтируются приборы.

Существует два способа бетоностроения — монолитное и панельное.

  • В первом случае бетонные стеновые и потолочные элементы изготавливаются на стройплощадке.
  • Во втором — промышленным образом на заводе с последующей доставкой на стройплощадку

Конструкция:

Все коробки, приборные или распределительные, — трех или двух составные. Состоят из фронтальной части, патрубка (тубуса) и крышки (в двух составной — фронтальная часть совмещена с тубусом). Фронтальная часть защищает коробку от попадания бетона и от выдергивания труб при бетонировании.
