Изменение в размерах алюминиевых корпусов и монтажных пластин к ним

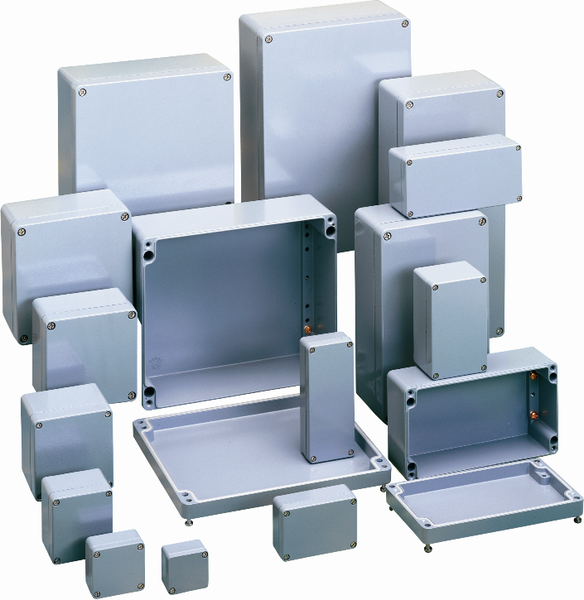

Серия AL (Spelsberg) и монтажные пластины к ним

Уважаемые партнеры!

Обращаем Ваше внимание на изменение в типоразмерах корпусов серии AL (силумин). Также, изменились размеры монтажных пластин: стали более адаптированы к внутренним размерам корпусов.

Артикулы и наименования изделий остались прежними.

Корпус, тип

Артикул

Новый размер, мм

Старый размер, мм

Монтажная пластина, новый размер, мм

Монтажная пластина, старый размер, мм

AL 55-3

15000101

50x45x30

Без изменений

--

--

AL 66-3

15000201

64x58x34

Без изменений

--

--

AL 1006-3

15000301

98x64x34

Без изменений

--

--

AL 1506-3

15000401

150x64x34

Без изменений

--

--

AL 88-6

15000501

80x75x57

Без изменений

69х64х1,5

47x69x1,25

AL 1308-6

15000601

125x80x57

Без изменений

114х69х1,5

99x69x1,25

AL 1808-6

15000701

175x80x57

Без изменений

164х69х1,5

69x148x1,25

AL 1010-8

15000801

100x100x81

100x100x80

88x88x1,5

88x70x1,5

AL 1212-8

15000901

122x120x81

122x120x80

109x107x1,5

107x86x1,5

AL 2212-8

15001001

220x120x81

220x120x80

207x107x1,5

184x107x1,5

AL 1616-9

15001101

160x160x91

160x160x90

145x143x1,5

142x115x1,5

AL 2616-9

15001201

260x160x91

260x160x90

244x143x1,5

215x142x1,5

AL 3616-9

15001301

360x160x91

360x160x90

345x143x1,5

316x142x2

AL 2023-11

15001401

230x200x111

200x230x110

213x184x1,5

214x153x1,5

AL 2823-11

15001501

280x230x111

280x230x110

254x214x1,5

234x214x2

AL 3323-11

15001601

330x230x111

330x230x110

314x213x1,5

282x214x2

Перейти к каталогу алюминиевых корпусов>>
