Коммутация и диммирование светодиодов. LED-совместимые решения Theben

LED-энергосбережение с большим будущим и маленькой проблемой

Theben-LED_проблемы

В последнее время светодиоды получили широкое распространение. Благодаря успехам в повышении коэффициентов полезного действия и цветопередачи, вряд ли найдется область светотехники, где они были бы не представлены. В качестве ретрофит-версии, они являются хорошей альтернативой энергосберегающим лампам.

Светящиеся ленты и поверхности подходят к любой фактуре, открывая новые возможности светового дизайна. Даже такие мощные источники света как сценические и студийные прожекторы уже имеются в светодиодном исполнении.

Но не каждую лампу накаливания можно так просто взять и заменить на светодиодную, могут возникнуть проблемы уже при включении. Причина – в кратковременных, но очень высоких пусковых токах. Они могут быть в тысячу и более раз больше номинальной мощности. В результате, контакты могут выгореть или привариться.

Строптивость светодиодов и как ее обойти

Theben_LED_прожекторы

Проблемы, возникающие даже при таких простейших операциях как включение или диммирование, объясняются полнейшим отсутствием каких-либо стандартов, касающихся светодиодных источников света.

Хотя для LED-источников света действуют общие правила: от конструкции патрона до системы измерения силы света, всё, что происходит между ними – не учитывается. В отличие от лампы с нитью накала, светодиодные лампы содержат много электронных компонентов для пуска и управления. Как они скомпонованы, по какой схеме – каждый производитель решает сам. Поэтому производители коммутационных и диммирующих приборов не знают, какой электроникой они будут управлять и как поведет себя лампа. Соответствующие стандарты находятся в настоящее время только в стадии проекта.

Нет стандарта? В таком случае – тестируем сами

Если для изделия не указана нагрузка для светодиодных или газоразрядных ламп, можно предположить, что оно не предназначено для работы с ними. Но даже такая информация не всегда полезна, т.к. не известно какой пусковой ток учитывался. К тому же, для разных ламп он может быть разным. Даже при сложении необходима осторожность, т.к. несколько светодиодов маленькой мощности могут иметь в сумме более высокий пусковой ток, чем один эквивалентной мощности. Чтобы можно было указать данные по нагрузке, Theben постоянно проводит замеры у ходовых ретрофит-ламп. При этом тесте коммутационный прибор совершает минимум 40000 циклов переключения, что позволяет получить достоверную информацию.

LED-киллер контактов – экономичен при потреблении, расточителен при включении

Простейшая ситуация: на лестничных клетках большого дома заменяются лампы накаливания на LED-ретрофит лампы. Потенциал для экономии многообещающий: низкое энергопотребление, большой срок службы, низкие затраты на обслуживание.

Но вдруг выходит из строя реле лестничного освещения. Проверка выявляет выгоревшие или сварившиеся контакты: прибор явно был перегружен, хотя номинальная мощность инсталляции стала значительно меньше.


Особотяжелая работа для контактов – емкостная нагрузка при включении

Как может LED-лампа небольшой мощности повредить контакт, рассчитанный на многократно большую мощность?

Ответ можно найти при внимательном анализе пускового тока. У ламп накаливания холодная нить накала вызывает пусковой ток в 10 раз больше номинального. У светодиодных и энергосберегающих ламп, с их емкостными характеристиками, пусковой импульс, длительностью несколько микросекунд, может быть в 1000 и более раз больше номинального.

Исследования в VDE-авторизованной лаборатории Theben показали, что в особо неблагоприятных случаях, пусковой ток 1,8 Вт LED-лампы достигал 19 А, что в 1706 раз больше номинального.




Осторожно! Ступени!

Предупреждение о выключении

Следует обратить внимание на проблемы с предупреждением (двойным миганием по DIN 18015-2) о выключении: пуско-регулирующая электроника LED-лампы, а точнее – конденсаторы, делают фазу выключения плохо различимой визуально.

Частые ВКЛ/ВЫКЛ дополнительно влияют на срок службы прибора.


Так включают LED-источники света - Соответствующим контактом в подходящий момент

Вольфрамовые_контакты_ТебенДва контакта для всех случаев: вольфрамовый контакт опережающего действия

Высокие пусковые токи требуют специальных контактов. Наряду с контактом из серебра-оксида олова (AgSnO2), Theben применяет комбинацию из двух контактов, замыкающихся друг за другом. Вольфрамовый контакт, замыкаясь первым, принимает на себя действие пускового тока и, обладая высоким сопротивлением, ограничивает его. Главный, низкоомный контакт, остается ненагруженным. Такого типа реле Theben использует в цифровых реле времени TR 609 top2 S и SELEKTA 175 top2, а также – в датчиках движения theLuxa P и датчиках присутствия theRonda P.


Пиктограмма_коммутация_ в_нуле

Включение точно в точке: схема коммутации в нуле синусоиды



Устройства, рассчитанные для работы с С-нагрузкой, лучше справляются с пусковыми токами. Для этих целей Theben применяет особо эффективное решение – схему, рассчитывающую момент прохождения через ноль синусоиды напряжения, когда пусковой ток будет минимальным. При замыкании в этот момент контакта, продлевается срок службы реле.

Почти все устройства серии top2, датчики движения theLuxa S и датчики присутствия PlanoCentro оборудованы такой схемой.


Материалы_без_кадмияЭкологически чистое и надежное включение

Контакты, не содержащие кадмий

Долгое время идеальным материалом для контактов, работающих с высокими пусковыми токами, считался оксид кадмия. Этот материал, в соответствии с директивой RoHS – был запрещен, но для электрических контактов было сделано исключение. Тем не менее, Theben, уже на смене тысячелетий, перешел на экологически чистый AgSnO2, обладающий хорошими, иногда даже лучшими свойствами. Такими как повышенная жаропрочность, повышенная устойчивость к свариванию контактов, низкая текучесть при работе с постоянным током.


Диммирование светодиодов?

Проблематично!

Пиктограммы_ламп_каталог_ТебенДиммируются или нет?
Правильный выбор имеет решающее значение

Не все светодиодные лампы диммируются. Но даже диммируемые версии у разных производителей обладают разными характеристиками. Часто бывает так, что светодиоды начинают мерцать и не позволяют производить линейное диммирование, т.к.пускорегулирующая электроника по-разному реагирует на отсечку фазы по переднему или заднему фронту. Поэтому некоторые производители применяют только один метод.


ВКЛ_ВЫКЛ_светодиодная_лампаНежелательное постоянное свечение
Достаточно остаточного тока

Еще одна проблема может быть вызвана помехоподавляющими конденсаторами из-за постоянного протекания остаточных токов. Они очень малы, но достаточны, чтобы питать LED-лампы мощностью до 2 Вт, которые гаснут не полностью.

Аналогичный эффект могут вызывать длинные, параллельно проложенные линии.


Пиктограммы_светодиод_диммерДиммер и лампы
Не все подходят друг другу

Для получения плавного регулирования, должны быть не только LED-лампы диммируемыми, но и диммер должен быть совместим с LED-лампами.

В связи с этим, Theben разработал некоторые решения:



  • выбор из заранее установленных на устройстве способов диммирования для различных LED-ламп
  • измеряемые с помощью ETS графики диммирования




Светодиоды диммируются!

Theben может это!

Потенциометр_диммера_светодиодовНастройки
Выбор заранее установленных

LED-совместимые устройства Theben, например, универсальный диммер DIMAX 534 plus, предоставляют дополнительные возможности для настройки: переключателем и потенциометром можно установить минимальную освещенность для LED-ламп маленькой мощности, а также, способ диммирования: с отсечкой фазы по переднему или заднему фронту, что позволяет надежно управлять практически всеми диммируемыми LED-лампами известных производителей.

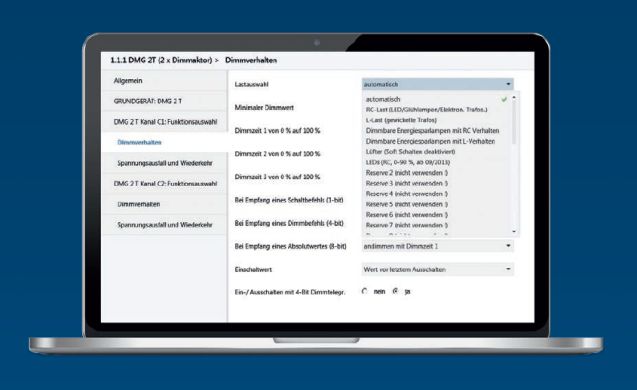

Скрин_ETS

Модернизация для системы KNX
Перезагрузка графиков диммирования

Для KNX-универсального диммера можно выбрать, с помощью ETS график диммирования в зависимости от типа применяемых ламп, обеспечивая тем самым плавную регулировку. Еще одно преимущество новых димм-актуаторов – способность к расширению графиков. С помощью ETS можно будет импортировать графики диммирования будущих источников света, что гарантирует высокую надежность инвестиций.


Надежно, мощно, точно
Реле времени и лестничного освещения

От ламп накаливания до светодиодных ламп – всюду Theben предлагает компактные, самодостаточные устройства: с коммутацией в нуле синусоиды или вольфрамовыми контактами, для сех применений – от простейшего реле времени, до астрономического с недельной программой.

Здесь представлены отдельные экземпляры продукции. Полный ассортимент Вы найдете на www.kvk-electro.com.ua\ru\theben\

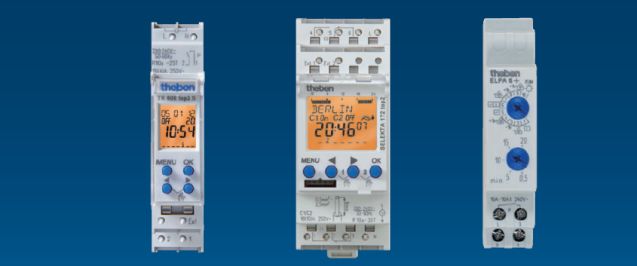

Цифровые_реле_управления_светодидами

Электронные реле времени с недельной программой

Большинство электронных реле времени шириной 1 модуль¹ обладают реле с вольфрамовыми контактами опережающего действия, которые, оберегая реле, принимают на себя пусковой ток емкостной нагрузки.

¹ - кроме TR 608 top2 S

TR 609 top2 S



  • вольфрамовый контакт опережающего действия
  • коммутационная способность для LED-ламп: <2 Вт : 55 Вт, 2-8 Вт : 180 Вт, >8 Вт : 200 Вт
  • макс.пусковой ток: 800 А/200 µс
  • 1 канал
  • внешний вход (кнопка или выключатель)
  • программы каникул / случайных включений для имитации присутствия
  • импульс- / цикл-программы
  • высокая точность хода благодаря температурной компенсации

Астрономическое реле времени с недельной программой

Электронные реле времени, шириной начиная от 2-х модулей² обладают схемой коммутации в нуле синусоиды напряжения, которая сохраняет контакты реле и продлевает срок службы ламп.

² - кроме исполнения на 12-24 В

SELEKTA 172 top2



  • схема коммутации в нуле синусоиды
  • коммутационная способность для LED-ламп: <2 Вт : 30 Вт, 2-8 Вт : 100 Вт, >8 Вт : 120 Вт
  • 2 канала
  • 2 внешних входа (кнопка или выключатель)
  • ввод местонахождения по всему миру
  • функция смещения (±120 мин.)
  • 3 особые программы (с датой)
  • высокая точность хода благодаря температурной компенсации

Реле лестничного освещения ELPA

Электронное реле лестничного освещения обладает схемой коммутации в нуле уже более 10 лет³.

 ³ - за исключением: ELPA 3, ELPA7, ELPA 8 и ELPA 9

ELPA 6 plus



  • схема коммутации в нуле синусоиды
  • коммутационная способность для LED-ламп: <2 Вт : 55 Вт, 2-8 Вт : 150 Вт, >8 Вт : 180 Вт
  • предупреждение о выключении; приспособлено для LED-ламп
  • 10 выбираемых функций
  • длительное включение активируется длительным нажатием кнопки
  • постоянное включение
  • кнопочный вход с электронной защитой от перегрузки
  • автоматическое распознавание 3- или 4-проводной схемы подключения




Датчики_движения_управление_светодиодными

Автоматический, многогранный, эффективный
Датчик движения

Датчики движения Theben – надежные, автономные решения для безопасного, экономичного освещения. Коммутация в нуле синусоиды или вольфрамовые контакты позволяют им надежно работать и со светодиодными лампами.

Датчик движения theLuxa S

Все датчики исполнения  theLuxa S оборудованы схемой коммутации в нуле синусоиды напряжения, сохраняющей релейные контакты и источники света, т.е.продлевающей срок службы ламп.

theLuxa S 150/ S 180



Датчик движения theLuxa P

Все датчики исполнения  theLuxa P оборудованы вольфрамовыми контактами опережающего действия, принимающими на себя пусковой ток емкостной нагрузки.

 theLuxa P 220/ P 300



  • вольфрамовые контакты
  • коммутационная способность для LED-ламп: <2 Вт : 60 Вт, 2-8 Вт : 180 Вт, >8 Вт : 200 Вт
  • обзор 220°/300°; защита от подкрадывания
  • радиус действия до 16 м
  • настенный или потолочный монтаж
  • измерение смешанной освещенности для управления светодиодными, люминесцентными, галогенными лампами и лампами накаливания
  • регулируемые порог срабатывания по освещенности и задержка выключения
  • с дистанционным управлением

Датчик движения theMova P (без изображения)

Все датчики исполнения theMova P оборудованы вольфрамовыми контактами опережающего действия, принимающими на себя пусковой ток емкостной нагрузки.

theMova P 360-100 UP



  • вольфрамовые контакты
  • коммутационная способность (230 В): 2300 Вт, 1150 ВА
  • коммутационная способность для LED-ламп: <2 Вт : 60 Вт, >2 Вт : 180 Вт
  • максимальный пусковой ток: 800 А/200 µс
  • круглая зона контроля 360°, Ø24 м (452 м²)
  • измерение смешанной освещенности для управления светодиодными, люминесцентными, галогенными лампами и лампами накаливания
  • автоматический режим работы
  • с дистанционным управлением

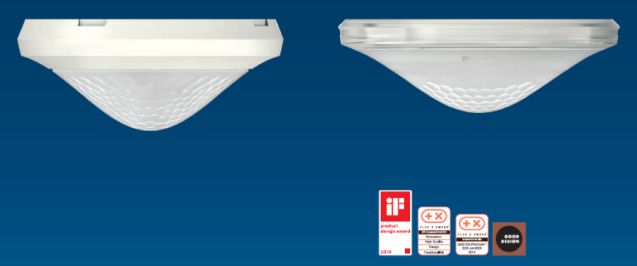

Датчики_присутствия_для_светодиодных

Изящный, точный, настраиваемый
Датчик присутствия

Датчики присутствия Theben удовлетворяют всем взыскательным требованиям, предъявляемым при установке их в частном или промышленном секторах. Со схемами коммутации в нуле или вольфрамовыми контактами, они совместимы с любой концепцией освещения: от точечного галогенного светильника до LED-систем.

Датчик присутствия theRonda P

Все датчики присутствия theRonda P оборудованы вольфрамовыми контактами опережающего действия, принимающими на себя пусковой ток емкостной нагрузки.

theRonda P 360-100/101



  • вольфрамовые контакты
  • коммутационная способность (230 В): 2300 Вт, 1150 ВА
  • коммутационная способность для LED-ламп: <2 Вт : 60 Вт, >2 Вт : 180 Вт
  • максимальный пусковой ток: 800 А/200 µс
  • потребляемая мощность: 0,1 Вт
  • круглая зона контроля 360°, Ø24 м (452 м²)
  • измерение смешанной освещенности для управления светодиодными, люминесцентными, галогенными лампами и лампами накаливания
  • автоматический или полуавтоматический режим работы

Датчик присутствия thePrema

Все датчики исполнения thePrema S и P оборудованы мощным реле.

thePrema S 360-100/101



  • коммутационная способность (230 В): 2300 Вт, 1150 ВА
  • коммутационная способность для LED-ламп: <2 Вт : 25 Вт, >2 Вт : 70 Вт
  • максимальный пусковой ток: 400 А/200 µс
  • потребляемая мощность: 0,4 Вт
  • квадратная зона контроля 360°, (7х7 м)*
  • измерение смешанной освещенности для управления светодиодными, люминесцентными, галогенными лампами и лампами накаливания
  • автоматический или полуавтоматический режим работы

Датчик присутствия PlanoCentro (без изображения)

Все датчики исполнения PlanoCentro оборудованы схемой коммутации в нуле синусоиды напряжения, сохраняющей релейные контакты и источники света, т.е.продлевающей срок службы ламп.

PlanoCentro 101-EWH



  • схема коммутации в нуле синусоиды
  • коммутационная способность (230 В): 2300 Вт, 1150 ВА
  • коммутационная способность для LED-ламп: <2 Вт : 60 Вт, >2 Вт : 180 Вт
  • максимальный пусковой ток: 800 А/200 µс
  • потребляемая мощность: 0,4 Вт
  • квадратная зона контроля 360°, (9х9 м)*
  • измерение смешанной освещенности для управления светодиодными, люминесцентными, галогенными лампами и лампами накаливания
  • автоматический или полуавтоматический режим работы

* - высота установки – 3 м

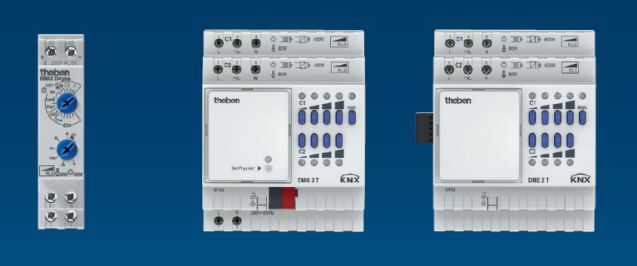

Диммер_светодиодных_ламп

Плавно, без мерцаний, с возможностью расширения
Диммеры и KNX-диммактуаторы

Универсальный диммер

Все DIMAX Plus-исполнения снабжены предустановками для оптимального управления LED-лампами.

DIMAX 534 Plus



  • универсальный диммер для R, L и C нагрузки с автоматическим распознаванием
  • мощность диммирования 400 Вт
  • устанавливаемая минимальная освещенность (необходимо для светодиодных и энергосберегающих ламп)
  • используя усилитель DMB 1T KNX, можно увеличить мощность диммирования на 300 Вт
  • вызов до 3 световых сцен через отдельный вход

KNX MIX2 диммактуаторы
Базовый модуль и модули расширения

С помощью ETS можно выбрать для каждого типа ламп соответствующий график, корректирующий процесс диммирования и делающий его плавным, без мерцаний.

С помощью ETS можно также импортировать новые графики для будущих источников света, что обеспечивает высокую надежность инвестиций.

DMG 2T KNX и DME 2T KNX



  • 2-х канальный универсальный диммактуатор MIX2, базовый модуль и модуль расширения
  • управление яркостью ламп  накаливания, галогенных (230 В и низковольтных) ламп, диммируемых светодиодных и энергосберегающих ламп
  • светодиодная индикация для каждого канала
  • диммируемая мощность: 400 Вт/ВА на канал или 1х800 Вт/ВА при параллельном соединении каналов
  • при использовании усилителя DMB 1T KNX мощность канала диммера повышается на 300 Вт. При параллельном соединении каналов диммера и применении 4-х усилителей, диммируемая мощность увеличивается до 2000 Вт/ВА
  • для R, L и C нагрузки
  • автоматическое распознавание нагрузки (деактивируемое)
  • диапазон диммирования 0-100%

KNX-усилитель DMB 1T KNX (без изображения)



  • 1 канал
  • для повышения мощности канала базового модуля или модуля расширения на 300 Вт. 4 усилителя повышают мощность до 2000 Вт.

KNX FIX2 диммактуатор DM 4T KNX



  • 4 канальный универсальный диммактуатор FIX2
  • управление яркостью ламп накаливания, галогенных (230 В и низковольтных) ламп, диммируемых светодиодных и энергосберегающих ламп
  • выбор графиков диммирования
  • диммируемая мощность: 400 Вт/ВА на канал или 1х800 Вт/ВА при параллельном соединении каналов
  • увеличение мощности до 2000 Вт/ВА при применении 4 усилителей
