Клеми швидкого монтажу PRK/PSL

Нові клеми системи швидкого монтажу

Клеми даної серії – результат оптимізації існуючих систем, що гарантує, не дивлячись на високий контактний тиск пружини, надійне, без використання інструменту та з мінімальними зусиллями введення провідника, з’єднання жорстких чи гнучких з наконечником провідників здійснюється вбудованим ізольованим штовхачем.

Компактні клеми забезпечують високе струмове навантаження при допустимому нагріві, абсолютно глуху фіксацію провідників та підвищену стабільність. Нові прохідні та заземлюючі клеми пропонуються 6 типорозмірів від 1,5 до 16 мм² у 2-, 3- та 4-точковому варіантах підключення, для з’єднання провідників перетином від 0,34 мм² до 25 мм², представляючи таким чином оптимальне доповнення до вже відомих клем швидкого монтажу серії FRK з їх широким асортиментом: дворівневі клеми, а також – клеми з розмикачами, з тримачами запобіжників, для підключення датчиків та виконавчих механізмів.

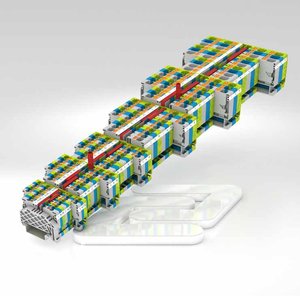

Малюнок_ряд_клем_PRK-PSL

Всі ізоляційні матеріали, що використані у зазначеній серії, не містять шкідливих речовин та відповідають класу спалахування V0 (самозгасання) згідно UL94.

Особливості:

  • система швидкого монтажу
  • прохідні та заземлюючі клеми до 16 мм²
  • введення провідників без використання інструменту
  • мінімальне зусилля встановлення провідника
  • вбудований ізольований штовхач для демонтажу провідників
  • штекерна система перемичок PQI
  • два канали для перемичок
  • тестовий відвід на кожному потенціалі
  • двосторонній контакт заземлюючих клем з DIN-рейкою
  • широкі можливості маркування

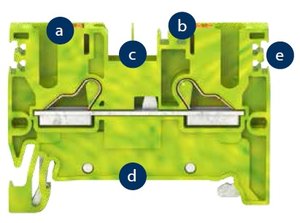

Огляд особливостей

а) З’єднання. Надійність контакту

Натискна пружина для підключення проводу надійно утримується струмовою шинкою

  • пружина з неіржавіючої сталі забезпечить постійне контактне зусилля між жилою та струмопровідною шиною
  • чіткий розділ між електричними та механічними функціями
  • мідні струмопровідні шини з покриттям (олово)
  • стійкість до поштовхів, вібрації – не потребує обслуговування
  • натискна пружина не схильна до корозії
  • компактна конструкція

Клемма_проходная_PRK_3 точки PSL2-2_2точки

b) Просте та швидке під’єднання без застосування інструментів

  • простота у використанні
  • підключення без інструментів
  • максимальний розмір місця під’єднання
  • нескладне під’єднання навіть у обмежених умовах завдяки верхньому контакту
  • економія часу та витрат
  • двосторонній контакт РЕ, безгвинтова фіксація на DIN-рейках TS 35х7,5 та TS 35х15

c) Використання вставних перемичок

Система вставних перемичок PQI забезпечує швидкий та зручний розподіл потенціалів. У випадку застосування стандартних клем із розрахунковим поперечним перетином від 1,5 мм² до 16 мм², два потенціали можна провести обома поперечними з’єднувальними каналами. Малюнок_перемичка_ізольована_PQI

  • скорочення часу на монтаж завдяки простій вставці
  • не потрібні розділюючи пластини або перегородки для сусідніх перемичок, оскільки перемички PQI забезпечені захистом від дотику
  • перемички розраховані на роботу з повним розрахунковим струмом/напругою відповідної рядної клеми
  • для пропуску окремих клем достатньо видалити контакти в перемичках

d) Матеріал ізоляції корпусу

  • поліамід РА6.6 UL94, клас спалахування V0 (самозгасання, без крапель що горять)
  • відсутність шкідливих речовин, наприклад, галогену та фосфору
  • опір витоку струму по поверхні CTI 600
  • термостійкість при експлуатації від -40°С до +120°С

е) Можливості маркування

Можливість розміщення трьох маркувальних елементів для кожного з’єднання.

Каталог pdf українською у вкладенні.
