Поновлення ряду автоматичних вимикачів

Для того, щоб робота з автоматичними вимикачами була іще простіша, Doepke комплексно переробили серію LS, створивши LS6...

 DLS6

Для того, щоб робота з автоматичними вимикачами була іще простіша, Doepke комплексно переробили серію LS, створивши LS6.

Поряд зі звичайними гвинтовими клемами ліфтового типу для монтажу провідників, усі автомати оснащені клемами (як зверху, так і знизу) для монтажу збірних шин.

Велике віконце, що відкривається донизу, дозволяє розмістити маркування з описом. Висота автомату - 83 мм. Залишається багато місця для проводки (між DIN-рейками). Сучасний функціональний дизайн та висока якість поверхні пластикових частин забезпечують високий рівень якості усього автомату.

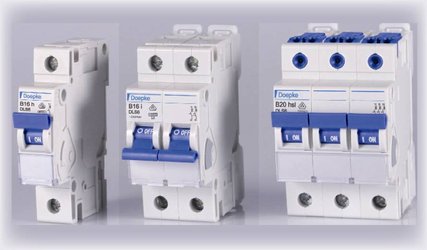

Нова серія випускається у 3-х варіантах:

DLS 6h (побутового застосування)

DLS 6h – автомат для стандартного застосування у мережах із низьким рівнем струмів к.з. Стійкість до струмів к.з. – 6 кА.

Автомати цієї серії мають виконання лише у 1 та 3 полюси з Iном.= 6÷63 А, характеристики спрацьовування - В та С. З'єднання здійснюється шинкою через нижні клеми.  Є можливість заміни автомату зі зняттям зі збірної шини без відкривання клем сусідніх автоматів.

DLS 6hsl (безгвинтові)

Це модифікація серії DLS 6h, тобто поєднання у собі всіх признаків DLS 6h та, акрім того, верхні клеми замінені на пружинні із можливістю встановлення у 1 полюс 2-х провідників. Клеми самозатискні. Iном.= 6÷20 А

DLS 6i (промислові)

Завдяки своїй високій комутаційній здатності – 10 кА, ці автомати знаходять застосування у мережах з високими струмами к.з., наприклад, у промисловості.

Широкий спектр характеристик спрацьовування: B, C, D, K, Z з широким діапазоном номінальних струмів: від 0,3 до 63 А, у виконанні від 1 до 4-х полюсів, дозволяє більш точно обрати необхідний апарат захисту.

Ці автомати можна заміняти або знімати не розкручуючи збірних шинок, встановлений як зверху, так і знизу.

Зведена таблиця та технічні дані

Номінальний струм (In А)

DLS 6h

В и С характеристики, 6 кА

DLS 6hsl

З пружинними клемами на відхідних лініях, В та С характеристики, 6 кА



1 полюсні

3 полюсні

1 полюсні

3 полюсні

В-, С-характеристики

В-, С-характеристики

В-, С-характеристики

В-, С-характеристики

10

В-, С-характеристики

В-, С-характеристики

В-, С-характеристики

В-, С-характеристики

13

В-, С-характеристики

В-, С-характеристики

В-, С-характеристики

В-, С-характеристики

16

В-, С-характеристики

В-, С-характеристики

В-, С-характеристики

В-, С-характеристики

20

В-, С-характеристики

В-, С-характеристики

В-, С-характеристики

В-, С-характеристики

25

В-, С-характеристики

В-, С-характеристики





32

В-, С-характеристики

В-, С-характеристики





Номінальний струм (In А)

DLS 6i

B, C, D, K, Z характеристики, 10 кА



1 полюсні

1 полюс+N

2 полюсні

3полюсні

3 полюс+N

4полюсні

0,3

C, D, K, Z

C, D, K

C, D, K, Z

C, D, K, Z

C, D, K

C, D, K

0,5

C, D, K, Z

C, D, K

C, D, K, Z

C, D, K, Z

C, D, K

C, D, K

0,8

C, D, K, Z

C, D, K

C, D, K, Z

C, D, K, Z

C, D, K

C, D, K

B, C, D, K, Z

B, C, D, K

B, C, D, K, Z

B, C, D, K, Z

B, C, D, K

B, C, D, K

1,6

B, C, D, K, Z

B, C, D, K

B, C, D, K, Z

B, C, D, K, Z

B, C, D, K

B, C, D, K

B, C, D, K, Z

B, C, D, K

B, C, D, K, Z

B, C, D, K, Z

B, C, D, K

B, C, D, K

2,5

B, C, D, K, Z

B, C, D, K

B, C, D, K, Z

B, C, D, K, Z

B, C, D, K

B, C, D, K

B, C, D, K, Z

B, C, D, K

B, C, D, K, Z

B, C, D, K, Z

B, C, D, K

B, C, D, K

3,5

B, C, D, K, Z

B, C, D, K

B, C, D, K, Z

B, C, D, K, Z

B, C, D, K

B, C, D, K

B, C, D, K, Z

B, C, D, K

B, C, D, K, Z

B, C, D, K, Z

B, C, D, K

B, C, D, K

B, C, D, K, Z

B, C, D, K

B, C, D, K, Z

B, C, D, K, Z

B, C, D, K

B, C, D, K

B, C, D, K, Z

B, C, D, K

B, C, D, K, Z

B, C, D, K, Z

B, C, D, K

B, C, D, K

B, C, D, K, Z

B, C, D, K

B, C, D, K, Z

B, C, D, K, Z

B, C, D, K

B, C, D, K

10

B, C, D, K, Z

B, C, D, K

B, C, D, K, Z

B, C, D, K, Z

B, C, D, K

B, C, D, K

13

B, C, D, K, Z

B, C, D, K

B, C, D, K, Z

B, C, D, K, Z

B, C, D, K

B, C, D, K

16

B, C, D, K, Z

B, C, D, K

B, C, D, K, Z

B, C, D, K, Z

B, C, D, K

B, C, D, K

20

B, C, D, K, Z

B, C, D, K

B, C, D, K, Z

B, C, D, K, Z

B, C, D, K

B, C, D, K

25

B, C, D, K, Z

B, C, D, K

B, C, D, K, Z

B, C, D, K, Z

B, C, D, K

B, C, D, K

32

B, C, D, K, Z

B, C, D, K

B, C, D, K, Z

B, C, D, K, Z

B, C, D, K

B, C, D, K

40

B, C, D, K, Z

B, C, D, K

B, C, D, K

B, C, D, K

B, C, D, K

B, C, D, K

50

B, C, D, K, Z

B, C, D, K

B, C, D, K

B, C, D, K

B, C, D, K

B, C, D, K

63

B, C, D, K, Z

B, C, D, K

B, C, D, K

B, C, D, K

B, C, D, K

B, C, D, K

Перетини провідників, що підключаються до серій DLS 6h та DLS 6i



Нижні гвинтові клеми

Верхні гвинтові клеми

Тип провідника

макс.

мін.

макс.

мін.

одножильний

35 мм²

0,5 мм²

25 мм²

0,5 мм²

багатожильний

35 мм²

1,5 мм²

25 мм²

1,5 мм²

гнучкий

25 мм²

1 мм²

16 мм²

1 мм²

гнучний із накінечником

16 мм²

0,5 мм²

16 мм²

0,5 мм²

Збірна шинка (гребінка)

до 3 мм товщиною

до 3 мм товщиною

Комбінація: провідник та збірна шинка

до 35 мм² и до 2 мм товщиною

до 25 мм² и до 2 мм товщиною

Момент затягування

макс. 2 H·м

Перетини провідників, що підключаються до серії DLS 6hsl



гвинтові клеми (внизу)

пружинні клеми (зверху)*

Тип провідника

макс.

мин.

макс.

мин.

одножильний

35 мм²

0,5 мм²

4 мм²

1 мм²

багатожильний

35 мм²

1,5 мм²

4 мм²

1,5 мм²

гнучкий

25 мм²

1 мм²

4 мм²

1 мм²

гнучний із накінечником

16 мм²

0,5 мм²

2,5 мм²

1 мм²

Збірна шинка (гребінка)

до 3 мм товщиною

--

Комбінація: провідник та збірна шинка

до 35 мм² и до 2 мм товщиною

--

Момент затягування

макс. 2 H·м

--

* - довжина зняття ізоляції: 12-14 мм

Технічні дані. Серії DLS 6h, DLS 6hsl, DLS 6i

Характеристика спрацьовування

B

C

D

K

Z

Застосування

Захист електропроводки

Захист  електропроводки двигунів

Захист електропроводки силових ланцюгів, трансформаторів, двигунів

Захист електропроводки силових ланцюгів, трансформаторів, двигунів

Захист електропроводки напівпровідників

Кількість полюсів













Серія



DLS 6h

1 и 3

--

--

--



DLS 6hsl

1 и 3

--

--

--



DLS 6i

1 – 4; 1+N; 3+N

1 – 3

Вимикальність





Серія



DLS 6h

6 кА

6 кА

--

--

--



DLS 6hsl

6 кА

6 кА

--

--

--



DLS 6i

10 кА

10 кА

10 кА

10 кА

10 кА

Клас струмообмеження







Ном.напруга AC

230/400 В

Ном.напруга DCL/R=4 мс

1 полюс – 60 В; 2 полюси – 125 В при їхньому послідовному з'єднанні

Діапазон номінальних струмів In (А)













Серія



DLS 6h

6 - 32

6 - 32









DLS 6hsl

6 - 20

6-20









DLS 6i

1 - 63

0,3-63

0,3-63

0,3-63

0,3-32



Випробовувальний струм



Теплове нерозчіплювання I1(A)>1 година

1,13·In

1,13·In

1,13·In

1,05·In

1,05·In



Теплове нерозчіплювання I2(A)<1 година

1,45·In

1,45·In

1,45·In

1,2·In

1,35·In



Ел.магнітне  нерозчіплювання I4(A)>0,1 с.

3·In

5·In

10·In

8·In

2·In



Ел.магнітне  нерозчіплювання  I5(A)<0,1 с.

5·In

10·In

20·In

12·In

3·In

Контрольна температура калібровки

+30°С + 5°С

+20° + 5°



При підвищенні або зниженні температури оточуючого середовища на 10°С, випробувальний струм зменшується або збільшується на 5%.

Частотний діапазон електромагнітного розчіплювача

16 2/3 – 60 Гц

При підвищенні частоти, підвищується значення струму електромагнітного розчіплювача. Коефіцієнт підвищення: 1,1 при 100 Гц; 1,2 при 200 Гц; 1,3 при 300 Гц; 1,5 при DC

Діапазон робочих температур

-25°С до +55°С

Термін служби (механічний)

20 000 циклів

Рівень захисту

IP20

Група ізоляції

С при 250 В АС

В при 400 В АС

Монтажне положення

Будь-яке

Монтаж

На TS 35

Пломбування

Важіль може бути заблокований у позиції ВМИК або ВИМК

Вібростійкість

> 15g при навантаженні з I1

Ударотривкість

25 g 11 мс
