Система вводу кабелів KDSCLICK

IP 66 - герметичний ввід вже підготовлених кабелів

Назовні крізь стіни!

Ця система пропонує швидке та легке введення підготовлених та непідготовлених кабелів: зі штекерами чи без – через стінки розподільчих щитів, корпусів та механізмів з надійним ущільненням та розвантаженням натягу.

KDSClick_приклад_вводу_кабелів_без_демонтажу_штекерів

Три компоненти – різноманітність рішень!

Три основних компоненти модульної системи: рамки, вкладки та ущільнювачі гарантують різноманітність та багатоваріантність рішень.

1. Рамки

Цільні, нероз’ємні рамки виготовлені з розміростабільного пластику, армованого скловолокном. Спінений ущільнювач забезпечує високу герметичність – IP66 як на лакованих так і на шорстких поверхнях.

2. Вкладки

Вкладки дозволяють обрати розмір отвору рамки для встановлення необхідних ущільнювачів. Чутний «Click» підтверджує правильність монтажу. Таким чином можна вводити кабелі різного призначення, у т.ч. шланги, пневматичні та гідравлічні трубки тощо.

3. Ущільнювальні елементи

Конічна форма ущільнювачів дозволяє, легким натисканням, надійно герметизувати проміжки та розвантажувати натяг відповідно до DIN EN 62444.

Монтаж ущільнювачів проводиться зсередини назовні в отвори раніше встановлених вкладок. Хвилеподібний розріз забезпечує зручну та точну посадку на кабель.

У даний час існує 82 ущільнюючих елементи різних розмірів для кабелів різних діаметрів та геометрії.

Ваші переваги: висока гнучкість та надійність

Ущільнювальні елементи можна видаляти шляхом натискання зовні всередину. Таким чином можна проводити зміни, дооснащення, сервісні роботи або підгонку довжини кабелю без демонтажу рамки. Небажані маніпуляції ззовні усуваються опціонною блокуючою рамкою всередині.

Все про KDSClick!

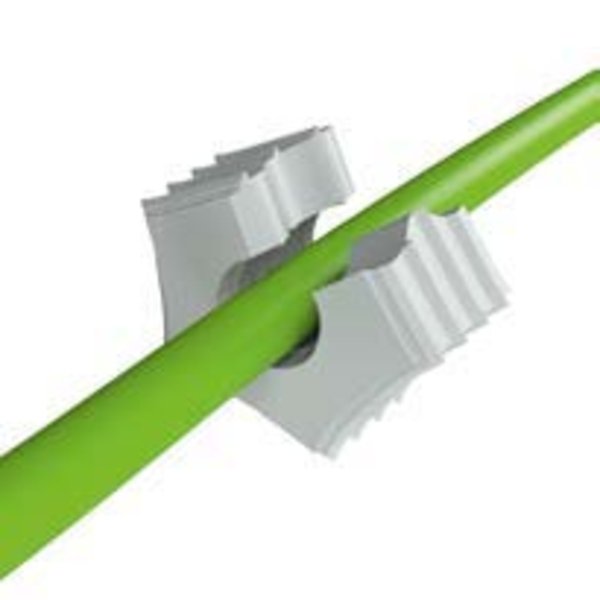

  • хвилеподібний розріз для установки ущільнювача на кабель і його герметизації
  • для внесення змін або сервісних робіт, демонтаж рамки не потрібний

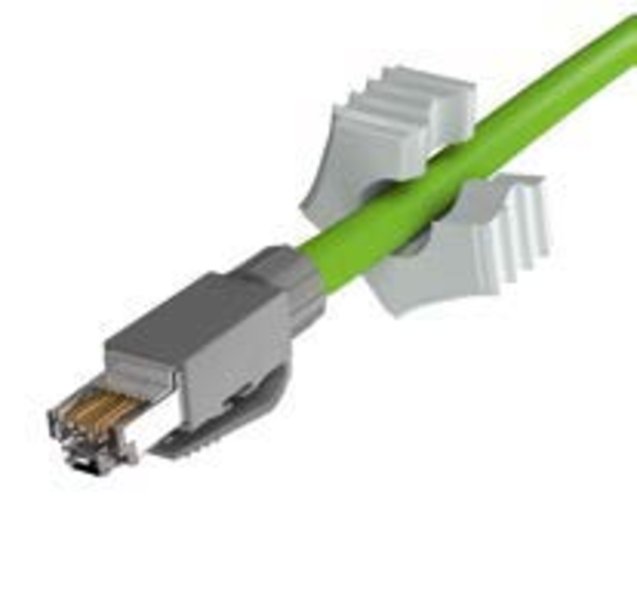

  • для герметизації кабелів не потрібний демонтаж штекерів

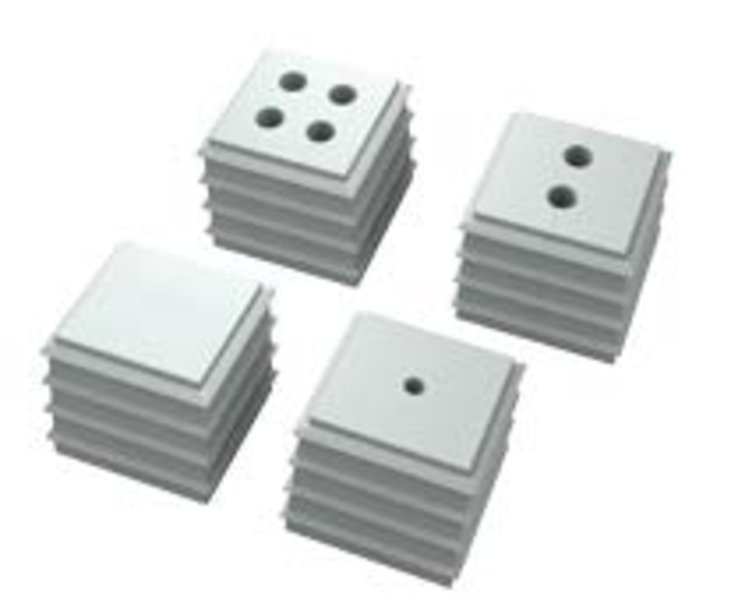

  • ущільнювальні елементи для 1, 2, 4 кабелів, а також заглушки для зайвих отворів

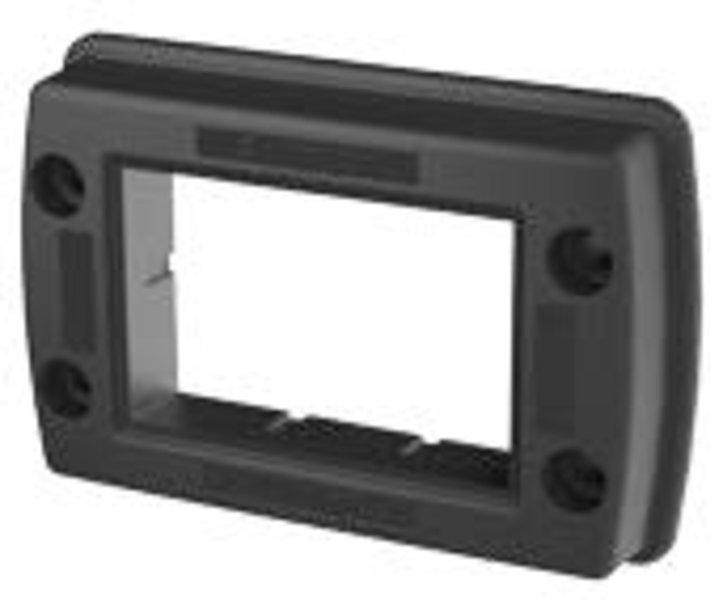

  • цільна рамка простіше та швидше кріпиться до стінки

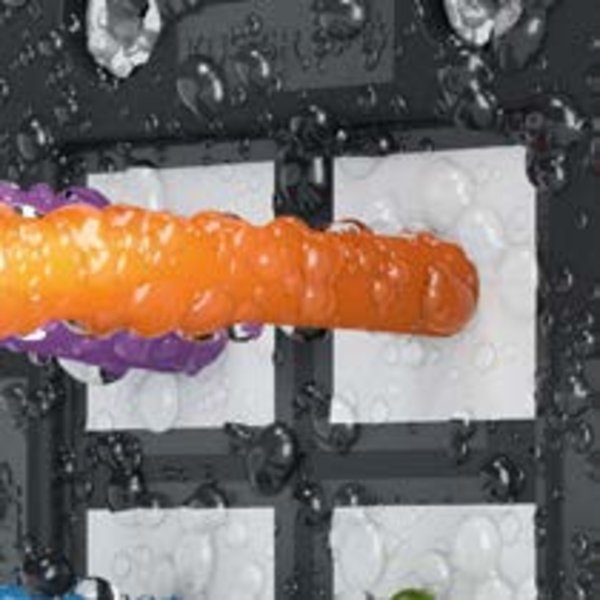

  • високий рівень захисту - IP66 забезпечують внутрішні та зовнішні ущільнюючі зябра

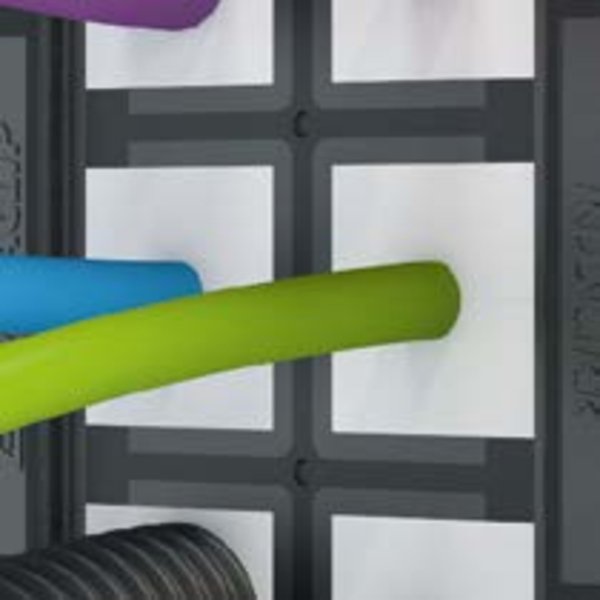

  • абсолютно глуха посадка ущільнювачів гарантує розвантаження натягу згідно DIN EN 62444
  • швидкий та надійний монтаж з «FeedBack». Чутне клацання підтверджує правильне встановлення вкладки в рамку
  • велика кількість комбінацій рамок, вкладок та ущільнювальних елементів при оптимальних складських запасах
  • галогенно- та силікононемісткі матеріали з температурним діапазоном від -40°С до +120°С

KDSClick_розрізний_ущільнювач KDSClick_рамка KDSClick_ущільнення_кабелю_без_демонтажу KDSClick_ущільнювач_отвори KDSClick_монтаж_рамки KDSClick_рівень_захисту_IP66 KDSClick_посадка_ущільнювачів KDSClick_монтаж_до_клацання KDSClick_комбінації KDSClick_температурний_діапазон

Більше інформації та каталог pdf українською>>
