Штекерні клеми ZST з пружинним з’єднанням провідників

Новинки Conta-Clip грудень, 2012 р.

Штекерні клеми ZST з пружинним з’єднанням провідників

Система штекер них з’єднань ZST розроблена для швидких та комфортних підключень або замін функціональних вузлів.

Система ZST дозволяє з’єднувати провідники перетином 0,5-4 мм² з номінальним струмом 24 А та номінальною напругою 500 В.

Переваги штекерної системи ZST

  • Швидкий монтаж та встановлення
  • Модульний принцип
  • Висока надійність з’єднання завдяки можливості кодуваня
  • Підвищена механічна стійкість штекерного елементу у базовій клемі

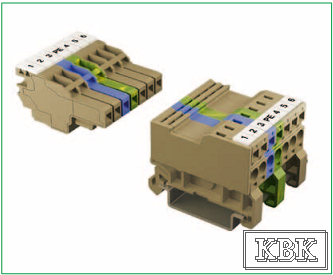

Одна клемна колодка для функціонального вузла, один штекер для кабелю

а) З’єднання/надійність контакту

  • пружина з неіржавіючої сталі забезпечує постійне зусилля притиску провідника до струмової шинки
  • чітке розділення електричних та механічних функцій
  • мідна струмова шинка з поверхнею, що оброблена оловом
  • вібростійке з’єднання, що не потребує контролю
  • не піддається корозії
  • компактна форма

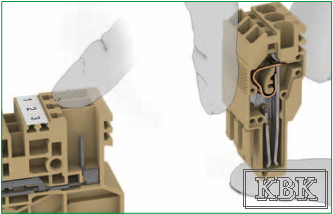

в) Просте та швидке підключення

  • просте користування
  • легка та швидка експлуатація навіть у скрутних умовах, завдяки ТОП-принципу підключення
  • максимальний простір для підключення
  • економія часу та засобів
  • двосторонній безгвинтовий контакт з 35х7,5 мм та 35х15 мм DIN-рейкою

с) Можливість поперечного з’єднання

  • 2-10 та 99 полюсні штекерні перемички
  • зменшення часу монтажу
  • немає необхідності в установці розділювачів між сусідніми перемичками
  • розраховані на номінальний струм клеми при номінальній напрузі
  • можливість пропуску клем шляхом виламування окремих контактів перемички

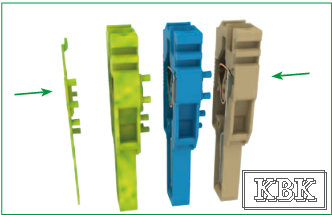

d) Матеріал корпусу клем:

  • поліамід PA 6.6 UL 94-V0, самозатухаючий, без крапель що горять
  • без токсичних домішок, таких як галогени та фосфор
  • коефіцієнт трекінгостійкості CTI 600
  • температурна стійкість -40ºС ÷ +120ºС

e) Штекерний контакт

  • номінальний струм 24 А
  • номінальна напруга 500 В
  • вібростійкий
  • кодуємий

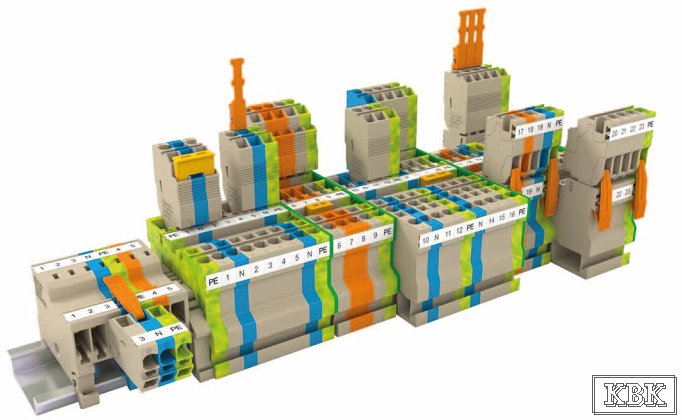

Базові клеми та штекери можуть довільно набиратися та з’єднуватися.

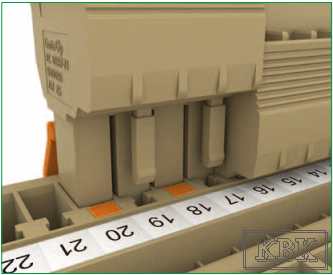

Базові клеми та штекери можуть додатково оснащуватись заскочками – блокуванням, що перешкоджає їх випадковому роз’єднуванню, та розвантаженням натягу, що забезпечує механічну фіксацію провідників.

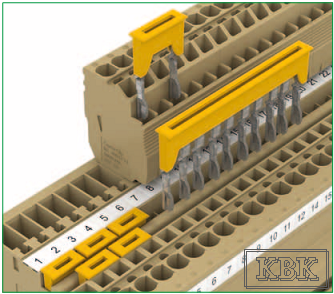

Швидкий та комфортний розподіл потенціалу досягається застосуванням перемичок ZQI. Можливість пропуску клем виламуванням окремих контактів.

Штекерні з’єднувачі ZSTK 2,5 розроблені для випадків застосування з низькою монтажною висотою фіксованого (на 15 мм та 35 мм DIN-рейку) або переносного монтажу.

Контакти спеціальної пружинної форми, виготовлені з спеціального матеріалу, забезпечать надійне з’єднання навіть при сильних вібраціях.

Конструкція базових клем та штекерів захищає споживача від дотику пальцем до струмовідних частин, що дозволяє підводити напругу як з боку клем, так і з боку штекерів.

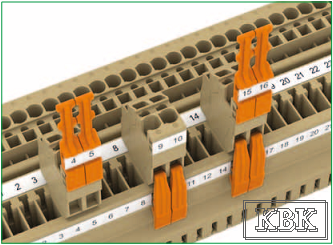

Вимірювальний штекер дозволяє проводити безпосереднє зняття вимірювань зі струмової шинки відповідної клеми.

Вимірювання для клемної колодки швидко та надійно проводяться за допомоги тестових адаптерів, що з’єднуються цапфами у блоки з довільним числом полюсів.

Система кодування виключає неправильне з’єднання штекерів та базових клем.
