Вибір відповідного ступеня захисту електротехнічної шафи

Особливості шаф з поліестеру

Існують деякі особливості при виборі рівня герметичності електротехнічної шафи з поліестеру (поліефіру).

Стінки шаф ELSTA, залежно від виконання, мають товщину 3-5 мм, через це вони надзвичайно міцні і нагрівання та охолодження (ніч/день) відбувається поступово. Це зменшує появу конденсату, проте не захищає від нього повністю.

Охолоджувальна здатність шаф ELSTA:

Шафа може забезпечити лише обмежений об'єм розсіювання потужності (P max), щоб температура всередині корпусу залишалася нижче допустимої межі.
Здатність розсіювання шаф від ELSTA визначається як потужність, яка обмежує різниці між зовнішньою та внутрішньою температурою (ΔT) до ΔT = 20°C. Це означає, що при зовнішній температурі 35°C внутрішня температура становить максимум 35°C + 20°C = 55°C.
Підтримка за допомогою пасивних або активних заходів охолодження (наприклад, вентиляційні решітки, вентилятори) не враховується.

Від початку, корпуси ELSTA (монтаж на цоколь) розроблені як розподільні шафи для загальнодоступних електромереж, тож вони відкриті знизу (у напрямку до основи), щоб забезпечити максимальний переріз для введення кабелю.

Рівень герметичності ІР44 цілком достатній для автономновстановленої шафи, гарно захищає обладнання та забезпечує вентиляцію через неущільнені отвори, що виводить конденсат який міг утворитися.

Та на практиці, деякі задачі вимагають захисту шафи від основи та більш високий ступінь захисту.

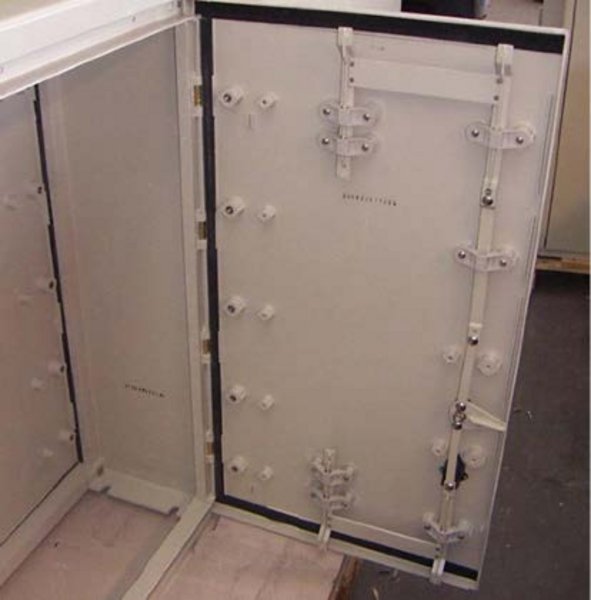

Якщо в шафах настінного та вбудованого монтажу достатньо ущільнити дверцята, то для шаф що монтуються на цоколь, є кілька варіантів, які наведені нижче:

ІР44*	ІР44	ІР54*	IP54	IP54
Версія без опорної плити (стандартний порожній корпус)	з опорною плитою	Версія без опорної плити (стандартний порожній корпус)	з опорною плитою	Опорна плита з ущілненням

кабельні розподільні шафи, шафи обліку та стовпи обліку	Інсталяційні розподільчи щити, шафи керування (не IP54)	підвищений захист від води ззовні, замовник забезпечує власну опорну плиту	телекомунікації, системи управління трафіком	поверхневий монтаж, повний захист від пилу а також проти ґрунту
Прості опорні плити: Відокремлюють шафу від опори знизу Підвищують захист від попадання напр. тварин, рослин, води або вологи Ущілнені опорні плити: Захищають шафу від попадання пилу через основу, а ще краще - від випаровувань вологи з землі З’єднання шафи-опори додатковим ущільнювачем: У поєднанні з наповнювачем опори це є захистом від попадання тварин, рослин або бризок води ззовні через опору в основу шафи.

Важливо!!!
Оснащення шафи IP54 із ущілненням базової плити призводить до посилення конденсації. Наполегливо рекомендується використовувати антиконденсатні пробки та вентиляційні отвори IP54!

Найбільш популярні розміри шаф (монтаж на цоколь, на стіну та вбудованого монтажу) та аксесуари підтримуються на складі!!! Будь-ласка, запитуйте наших менеджерів.
