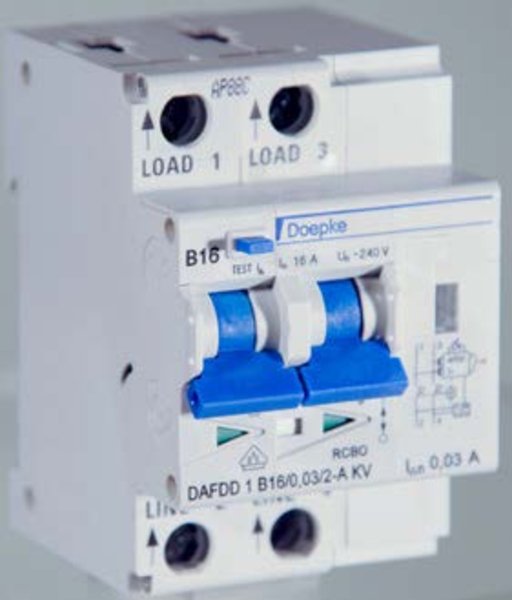

Защита от пожара при дуговых замыканиях - DAFDD (новинка Doepke)

• комбинация: RCCB + MCB + AFDD
• защита от токов утечки, к.з., перегрузки и дуговых замыканий
• непрерывный самоконтроль AFD – устройства
• в т.ч. – исполнение KV (кратковременная задержка срабатывания)

Компактность: три в одном

Устройство защиты от пожара DAFDD представляет собой комбинацию УЗО/АВ (RCBO) и устройства обнаружения дуговых замыканий. RCBO соответствует требованиям EN 61009 и защищает людей от токов утечки, а оборудование - от коротких замыканий и перегрузки.

Теперь к этим функциям добавляется, с помощью дополнительного модуля AFDD, функция защиты от нежелательных дуговых замыканий. Он, в соответствии с DIN EN 62606, обнаруживает высокочастотные дуговые замыкания.

Пояснение обозначений:

• RCBO - residual-current circuit breaker with overcurrent protection – УЗО с защитой от сверхтоков
• AFDD - arc fault detection device – устройство обнаружения дуговых замыканий с отключением
• AFD-Unit - устройство обнаружения дуговых замыканий

Выдержка из DIN EN 62606:

Общие требования к устройствам защиты от дуговых замыканий: «Эти устройства предназначены для снижения риска пожара в распределительных сетях вследствие тока дуговых замыканий (искрения), который создает риск воспламенения в определенных условиях, если искрение продолжается.»

Что такое электрическая дуга?

Это устойчивый электрический разряд в газе между проводниками, характеризующийся большой плотностью тока и выделением большого количества тепловой энергии. Возникновение электрической дуги называется дуговым замыканием.

Оно может быть преднамеренным (дуговая сварка, дуговая лампа) и непреднамеренным (ослабление контактов, повреждение изоляции). Опасность непреднамеренных дуговых замыканий заключается в том, что известные устройства защиты: УЗО и автоматические выключатели, могут их не обнаружить. В результате, даже малейшее повреждение токоведущего проводника может вызвать регулярно появляющееся искрение и, следовательно, усиленное старение изоляции.

В худшем случае, маленькая искра приведет через несколько дней или месяцев к опустошительному пожару.

Параллельные и последовательные дуговые замыкания

Параллельные дуговые замыкания возникают:

• между фазным проводником и землей или РЕ-проводником
• между двумя фазными проводниками
• между фазным и N-проводником

Могут быть обнаружены УЗО или АВ.

Последовательные дуговые замыкания возникают:


• в одном проводнике

УЗО и АВ не могут их обнаружить.

Области применения по DIN VDE 0100
Часть 420:2016-2

Устройства защиты от дуговых замыканий (AFDDs) необходимо устанавливать в однофазных распределительных цепях переменного напряжения с Iн≤16 А для:

Общих комнат и спален в:

• яслях-садах
• домах престарелых
• квартирах маломобильных людей

Помещений и мест повышенной пожароопасности:

• по обработке и хранению горючих материалов
• с отделкой горючими стройматериалами
• с риском для уникальных вещей

Преимущества DAFDD:

• защита от токов утечки, сверхтоков и дуговых замыканий в одном устройстве
• встроенная защита от перенапряжений (>270 В)
• компактная трехмодульная конструкция
• отдельная индикация для каждой защиты
• причина AFD-неисправности указывается световым кодом
• причина AFD-неисправности сохраняется и может быть повторно считана
• защита от сверхтоков с характеристиками В или С
• защита от токов утечки типа А и А KV
• снижение пожароопасности в стационарных установках
