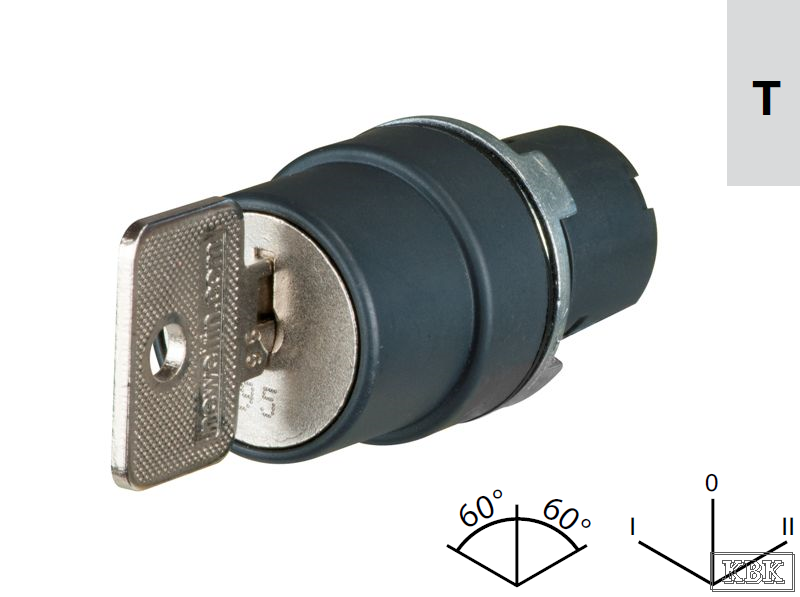

Переключатели с ключом 3-позиционные (Е), диагр. T
Модульная система с возможностью увеличения числа контактов до 8. По умолчанию поставляется стандартный замок с ключом (код 3095). При необходимости, можно заказать другие замковые части. Для этого, в конце артикула нужно добавить соответствующие цифры (ниже). Пожелания по замковой части, пожалуйста, указывайте в примечании или письмом.
Артикул - Кодировка замка
53 - 3353
01 - 9901
02 - 9902
03 - 9903
04 - 9904
05 - 9905
10 - 9910
16 - 9916
19 - 9919
Ключ с цветной шляпкой:
33 - 73033 - желтый
34 - 73034 - темно-серый
37 - 73037 - красный
38 - 73038 - голубой
40 - 73040 - оранжевый
| Срок службы механических частей | 1000000 | |
| Тип | 3-позиционные | |
| Номинальный ток контакта | 10 А, при t°=55°С | |
| Класс защиты | II (IEC 536) | |
| Количество контактов | 8 | |
| Диаметр внешний | 28 мм | |
| Высота над панелью | 25 мм | |
| Толщина монтажной панели | 1÷6 мм | |
| Диаметр отверстия | 22,3 мм | |
| Вес | 76 г | |
| Уровень защиты | IP 66 (IEC EN 60529) | |
| Матеріал | Ободок: пластик, усиленный стекловолокном | |
| Мин. t° окружающей среды | -40°С °C | |
| Макс. t° окружающей среды | +70°С °C | |
| Дополнительная сертификация | Итальянский морской регист | |
| Дополнительное оборудование (для заказа) | Обязательно должны комплектоваться: фланцем и необходимым количеством контактов н.о. или н.з. Имеются позолоченные контакты (для использования в агрессивных средах). |
| ne020SCT | € 22,77 |
| Диаграмма замыканий | T | |
| Особенности | Фиксация переключателя: I - 0 - II самовозврата нет, 60°. Вытаскивание ключа из положения: I, 0, II |
| ne020SCT1 | € 0,00 |
| Диаграмма замыканий | T | |
| Особенности | Фиксация переключателя: I - 0 - II самовозврата нет, 60°. Вытаскивание ключа из положения: I |
| ne020SCT0 | € 22,77 |
| Диаграмма замыканий | T | |
| Особенности | Фиксация переключателя: I - 0 - II самовозврата нет, 60°. Вытаскивание ключа из положения: 0 |
| ne020SCT2 | € 0,00 |
| Диаграмма замыканий | T | |
| Особенности | Фиксация переключателя: I - 0 - II самовозврата нет, 60°. Вытаскивание ключа из положения: II |
| ne020SCT10 | € 0,00 |
| Диаграмма замыканий | T | |
| Особенности | Фиксация переключателя: I - 0 - II самовозврата нет, 60°. Вытаскивание ключа из положения: I, 0 |
| ne020SCT02 | € 0,00 |
| Диаграмма замыканий | T | |
| Особенности | Фиксация переключателя: I - 0 - II самовозврата нет, 60°. Вытаскивание ключа из положения: 0, II |
| ne020SCT12 | € 0,00 |
| Диаграмма замыканий | T | |
| Особенности | Фиксация переключателя: I - 0 - II самовозврата нет, 60°. Вытаскивание ключа из положения: I, II |
| ne020SCTC | € 0,00 |
| Диаграмма замыканий | T | |
| Особенности | Самовозврат переключателя: I - 0 - II с обеих сторон, 60°. Вытаскивание ключа из положения: 0 |
| ne020SCTD1 | € 0,00 |
| Диаграмма замыканий | T | |
| Особенности | Самовозврат переключателя: I - 0 - II справа, 60°. Вытаскивание ключа из положения: I |
| ne020SCTD0 | € 0,00 |
| Диаграмма замыканий | T | |
| Особенности | Самовозврат переключателя: I - 0 - II справа, 60°. Вытаскивание ключа из положения: 0 |
| ne020SCTD | € 0,00 |
| Диаграмма замыканий | T | |
| Особенности | Самовозврат переключателя: I - 0 - II справа, 60°. Вытаскивание ключа из положения: I, 0 |
Переключатели с ключом
Важно! Для сбора одного устройства, необходимо подобрать комплектующие:
Соединительные фланцы Контакты
По умолчанию поставляются переключатели со стандартной замковой частью (артикул 3095). При необходимости, можно заказать другие варианты замковой части с ключом, в том числе - ключи с цветовой кодировкой.
