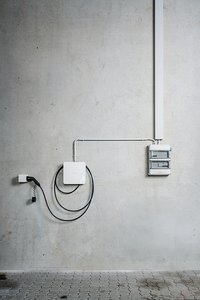

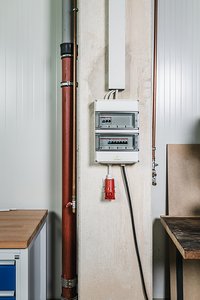

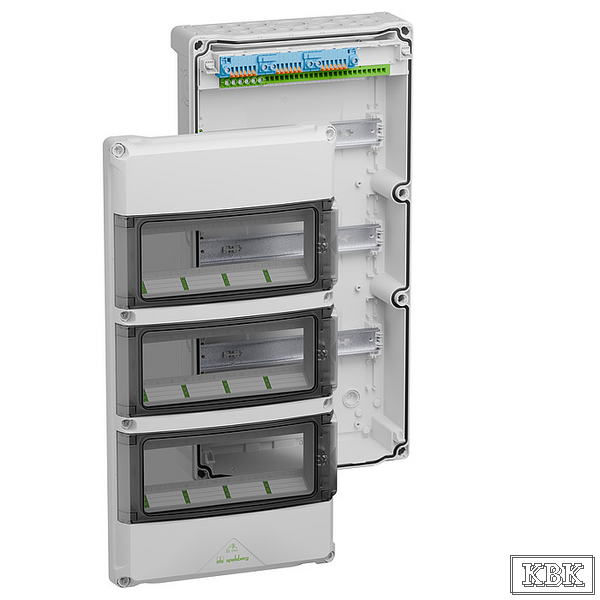

Розподільчий щит AK 36, 36 модулів з PE/N-клемою, мембранними вводами, ІР65, негорючий самозатухає

AK Kompakt — це більше, ніж просто компактний розподільний щит з рівнем захисту ІР65, це ідеальне рішення для стандартних внутрішніх установок з 2-ма чи 3-ма рядами. Вона була розроблена для монтажників, з деталями, які помітно спрощують щоденну роботу. До них належать вбудована клема PE/N, введення кабелю без інструментів та простий монтаж на DIN-рейку без додаткових інструментів.

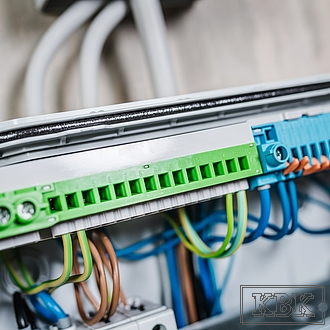

Продумані до найменших деталей, нові безгвинтові клеми PE/N забезпечують швидке, безпечне та зручне підключення захисного та нульового провідників.

Інтегрований базовий носій можна легко зняти та встановити знову без інструментів – це економить час і забезпечує безпроблемне встановлення.

Завдяки поєднанню класичної гвинтової технології, сучасної функції втискання та інноваційних важелів керування на N-модулі створюється максимальний ступінь гнучкості та зручності використання, що значно спрощує щоденну роботу монтажників.

Діапазон затискання гвинтових клем: від 2,5 мм² до 16 мм²

Допускається подвійне використання клеми до 4 мм²

Діапазон затискання вставних клем: від 0,75 мм² до 4 мм²

Підходить майже для всіх типів мідних провідників: круглих, одно- та багатодротяних, тонкодротяних з наконечником та без нього.

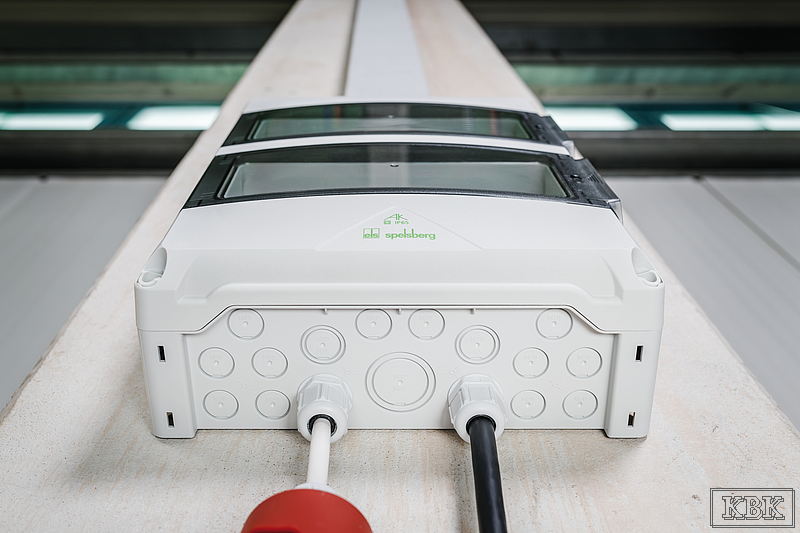

Введення кабелю без інструментів: Вісімнадцять м’яких мембран забезпечують швидке та легке введення кабелю, повністю без інструментів. Деякі з м’яких мембран також підходять для використання з кабельними сальниками. Протилежна сторона оснащена метричними вибивними отворами для кабельних сальників та подвійних мембранних з'єднувачів, що дозволяє гнучко адаптувати монтаж завдяки повороту коробки на 180°.

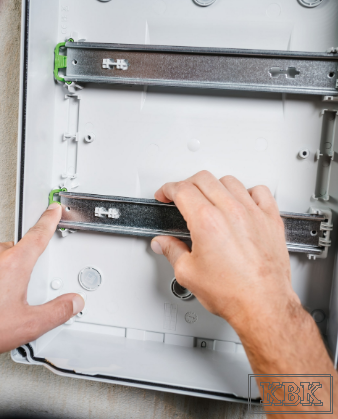

Монтаж на DIN-рейку без інструментів: DIN-рейку можна встановлювати та знімати без інструментів. Вона надійно фіксується однією рукою та так само легко знімається за допомогою зеленого механізму розблокування – інструменти не потрібні. Це економить дорогоцінний час під час монтажу та гарантує, що установки можна гнучко адаптувати в будь-який час. Складна механіка забезпечує стабільність, точність та помітно комфортніше керування в повсякденній роботі.

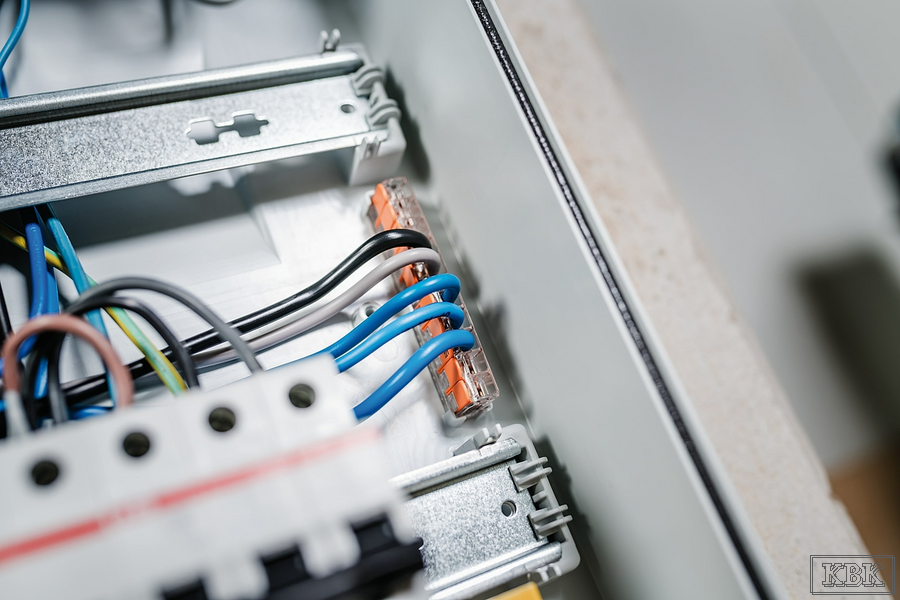

Передвстановлені гнізда для клем WAGO 221: Основа корпусу має кілька вбудованих гнізд для клем для надійного кріплення 3- та 5-полюсних важільних клем WAGO 221 перерізом 6 мм² як з'єднувальних клем. Це дозволяє, наприклад, швидко розділити лінію живлення на кілька ПЗВ. Це створює максимальну чіткість у щиті завдяки організованому прокладанню проводів, а також додатковий простір на DIN-рейці, що дозволяє швидко та ефективно працювати.
