AK 12 - модульный щит 12 модулей

  • AK 12 - модульный щит 12 модулей
  • AK 12 - модульный щит 12 модулей
  • AK 12 - модульный щит 12 модулей

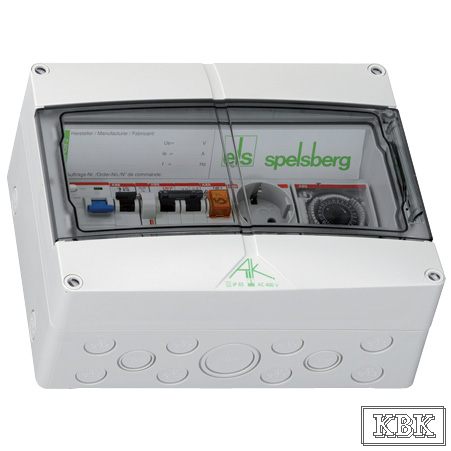

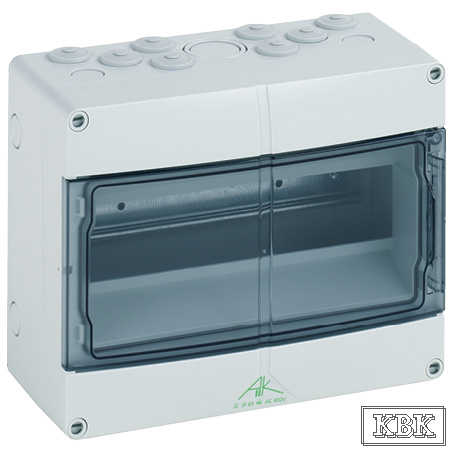

Малый распределительный щит серии Kompakt. С установленными двойными мембранами, DIN-рейкой, PE/N клеммами и прозрачными дверцами, которые могут закрываться на ключ или пломбироваться.

Не устойчив к ультрафиолету, установка на улице возможна под навесом для защиты от прямого попадания солнечных лучей.

Может стоять отдельно или комбинироваться с другими щитами серии кроме АК 03. Аксессуары в комплекте: закрывающие пробки, дополнительные мембраны, вводы IP 54, наклейки, закрывающие пустые места пластины.

Дверцы переставляются для открывания справа или слева.

Количество входов сверху/снизу: 8хМ20, 1хМ20 / М25, 1хМ32 / М40, сбоку: 2хМ20, тыльный: 2хМ20/М25

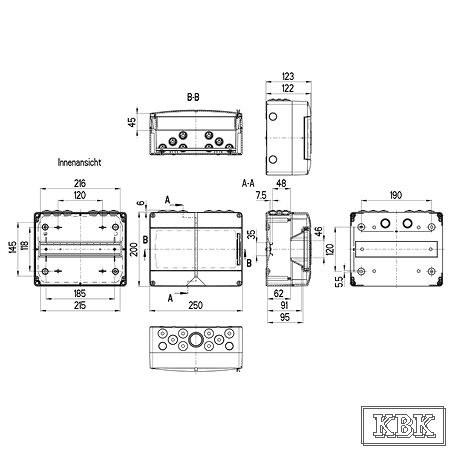

Длина 250 мм
Кол-во рядов 1
Кол-во модулей 12
Высота 200 мм
Ширина 250 мм
Глубина 122 мм
Клеммы 2х12, винт. 6/16 мм2 мм²
Уровень защиты IP 65
Ударопрочность IK 07
Матеріал ударопрочный полистирол
Материал дверцы полистирол ударопрочный; прозрачные части дверец - поликарбонат; винты - полиамид 6, усиленный стекловолокном
Материал уплотнения Полиуретан
Напряжение изоляции 400 В
Мин. t° окружающей среды -25 °C
Макс. t° окружающей среды +40 °C
t° окружающей среды, среднее значение за 24 часа (°С) 35
Макс. влажность 50 %
Макс.относительная влажность при 25°C (на короткий срок): 95
Цвет серый
Комбинирование да, при помощи комбинационного набора (опция), с другими щитами серии АК-Kompact
Без тяжелых металлов +
Без ПВХ +
Без силикона +
Пожаростойкость нет, не поддерживает горение, самозатухает
Возможность опломбирования +
В комплекте Установленные и запасные вводные двойные мембраны IP 66, рейки, PE/N клеммы, заглушки неиспользуемых мест, наклейки для маркировки
sp73541201 € 28,12
Герметичность +

Щити компактні (2-36 модулів)

Матеріал:

  • ударостійкий полістирол (серія АК, серія ЕК) - для встановлення в приміщенні у т.ч. вологому, на легкозаймистих поверхнях (не підтримують горіння, самозатухають) тощо, або під накриттям для захисту від УФВ
  • поликарбонат, армированный стекловолокном (серия AKi).

Щити серії EK комбінуються з корпусами серії ТК.
