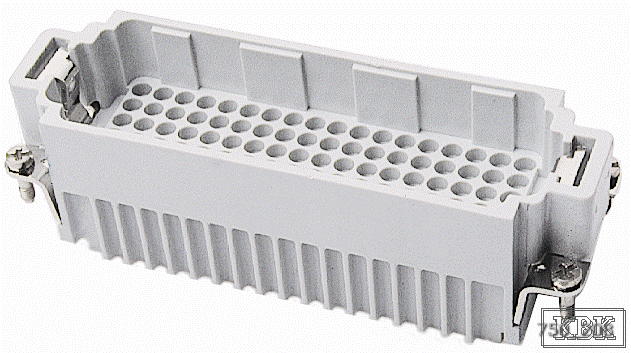

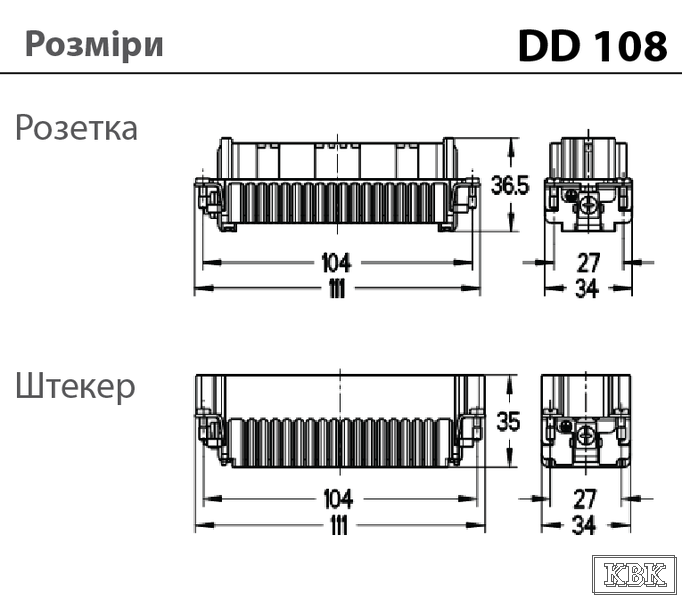

DD108/216+PE - штекерная вставка (1-108)
Штекерная вставка.
Серии D и DD - с высокой плотностью контактов (D - до 128, DD - до 216). Применяются при высокой плотности электропроводки с целью экономии монтажного пространства. Оснащаются контактами исключительно под обжим типа D, в том числе - и для соединения оптоволоконных кабелей.
| Тип | Штекерная вставка | |
| Ток | 10 А | |
| Напряжение | 250 | |
| Тип затиску провідників | обжим |
| wl750208 | € 34,37 |

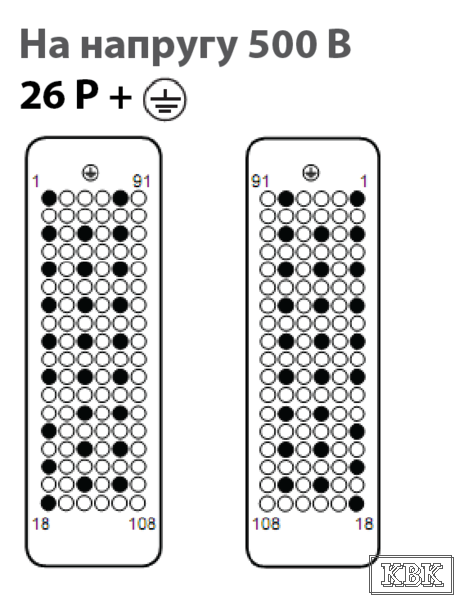

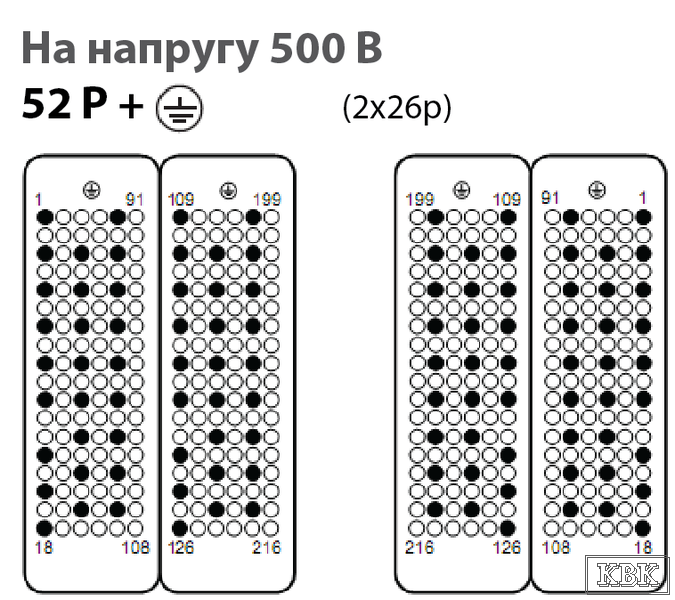

| Модификация | 52 полюса + PE (напряжение 400 В); 26 полюсов + PE (напряжение 500 В) | |
| Серия | DD | |
| Маркировка | 1-108, PE | |
| Количество контактов | 108+PE | |
| Количество контактов максимальное | 216 | |

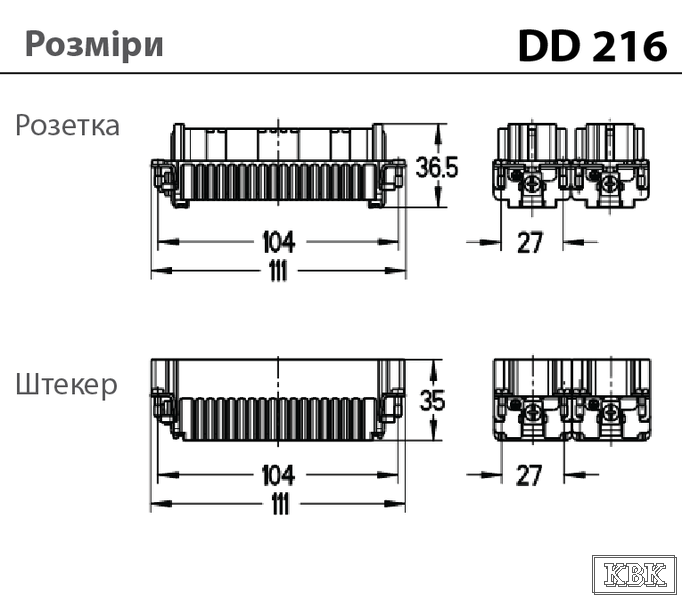

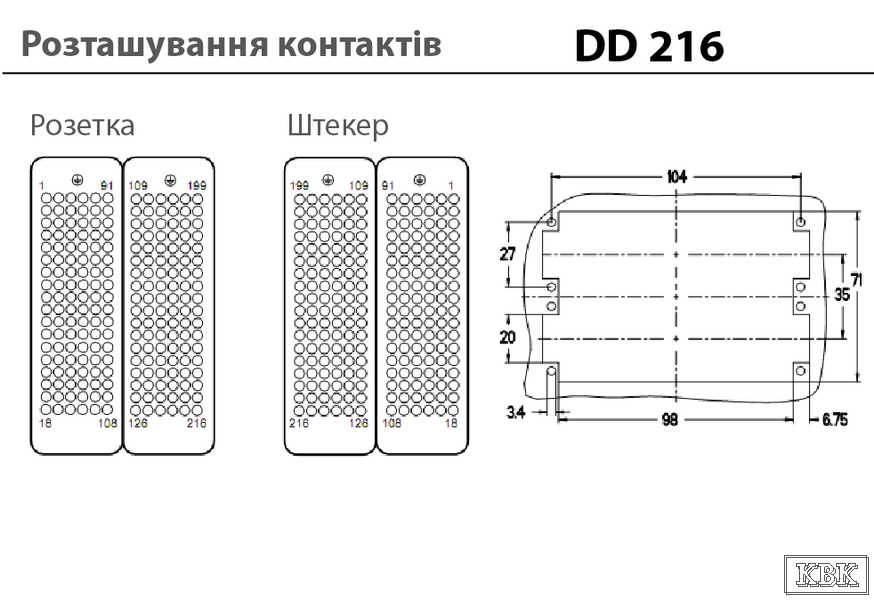

| Увеличение контактов | 216 - использование 2-х вставок | |
| Примечание | Контакты заказываются отдельно: розеточные (Fe) или штекерные (Ma), сечение проводника от 0,14 до 2,5 мм², для оптоволоконных кабелей Ø 1 мм |

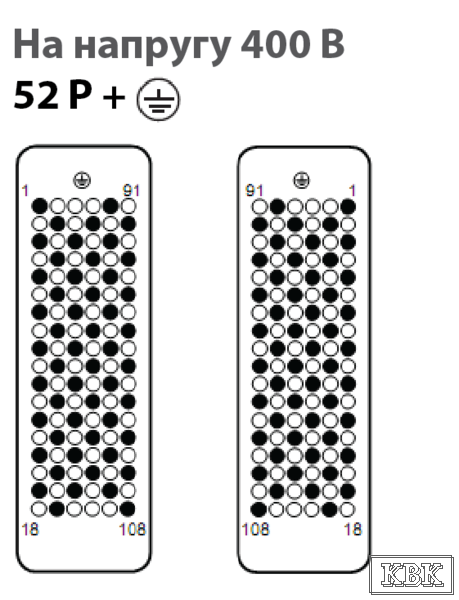

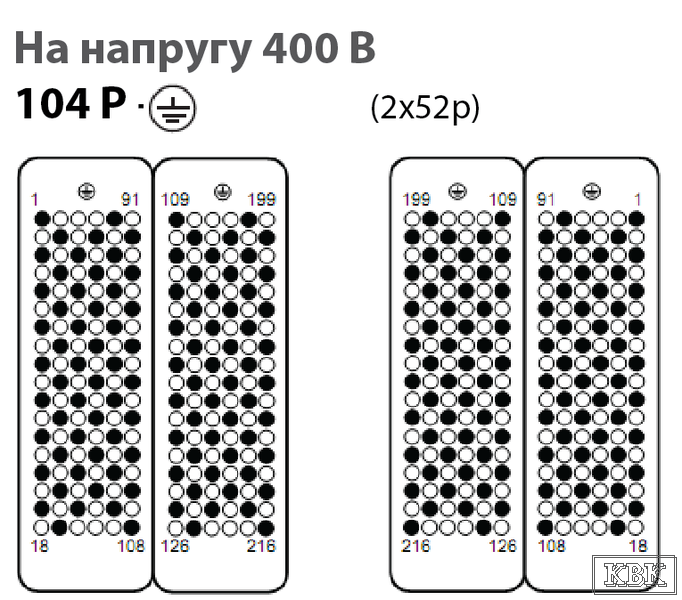

52 конт. 400 В
Напряжение 400 В
Модификации на различное напряжение достигаются путем чередования контактов во вставках серий D и DD.

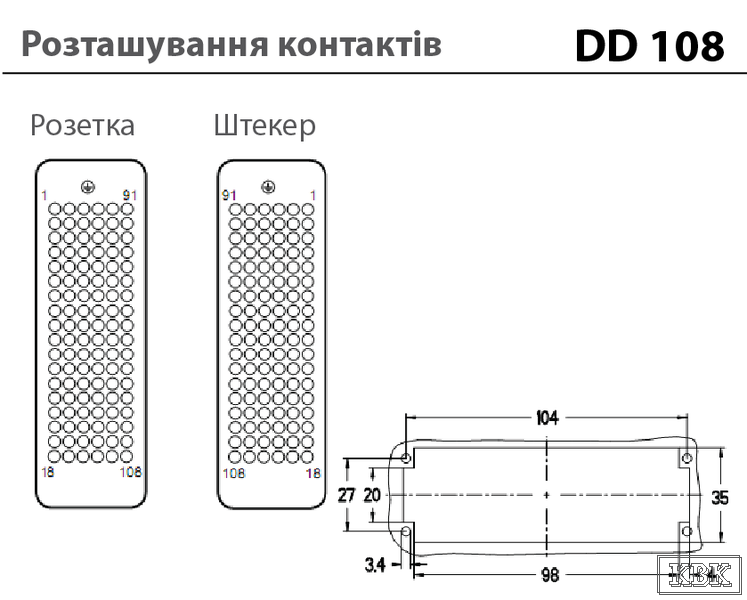

Для достижения необходимой модификации, обращайте внимание на расположение контактов на схемах!
