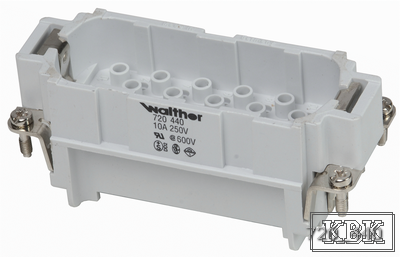

D40/80+PE - штекерная вставка (1-40)
Штекерная вставка.
Серии D и DD - с высокой плотностью контактов (D - до 128, DD - до 216). Применяются при высокой плотности электропроводки с целью экономии монтажного пространства. Оснащаются контактами исключительно под обжим типа D, в том числе - и для соединения оптоволоконных кабелей.
| Тип | Штекерная вставка | |
| Ток | 10 А | |
| Напряжение | 250 | |
| Тип затиску провідників | обжим |
| wl720440 | € 25,72 |
| Модификация | напряжение 400 В: 20 полюсов + PE или 40 (2х20); напряжение 500 В: 16 полюсов + PE или 32 (2х16) | |
| Серия | D | |
| Маркировка | 1-40, PE | |
| Количество контактов | 40+PE | |
| Количество контактов максимальное | 80 | |
| Увеличение контактов | 80 - использование 2-х вставок | |
| Примечание | Контакты заказываются отдельно: розеточные (Fe) или штекерные (Ma), сечение проводника от 0,14 до 2,5 мм², для оптоволоконных кабелей Ø 1 мм |

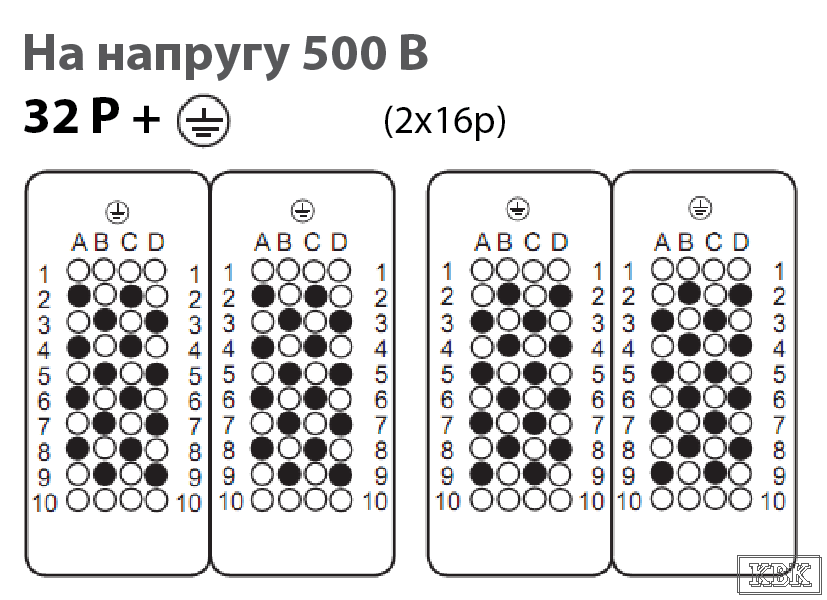

32 контакта, 500 В

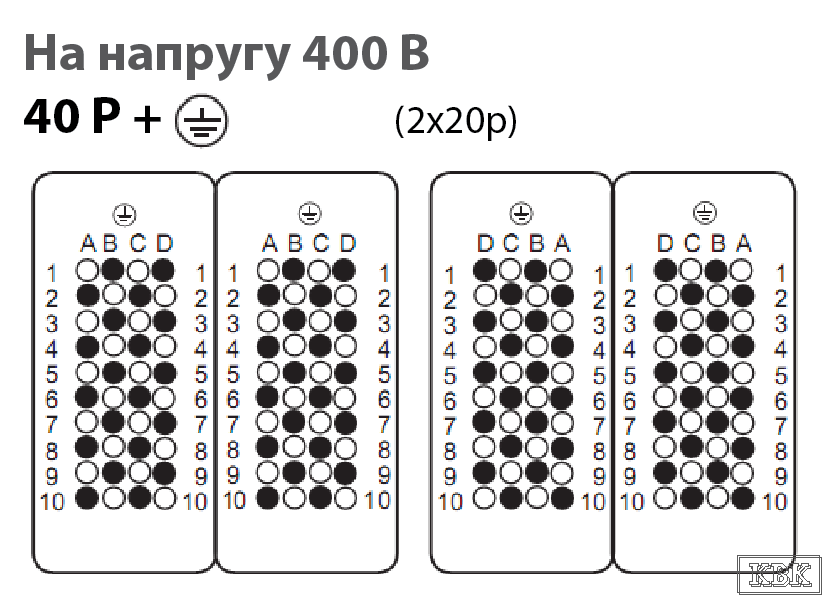

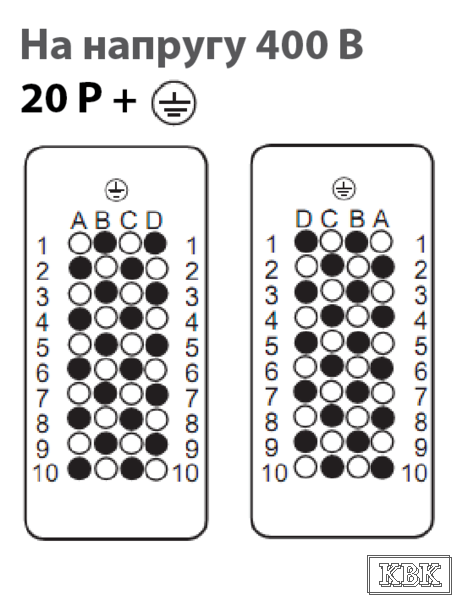

Напряжение 400 В

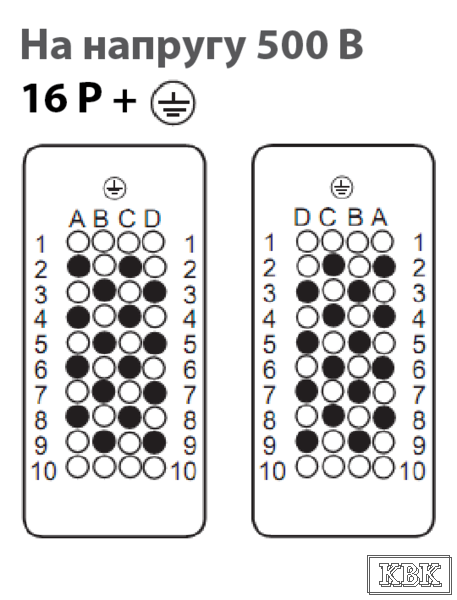

Модификации на различное напряжение достигаются путем чередования контактов во вставках серий D и DD.

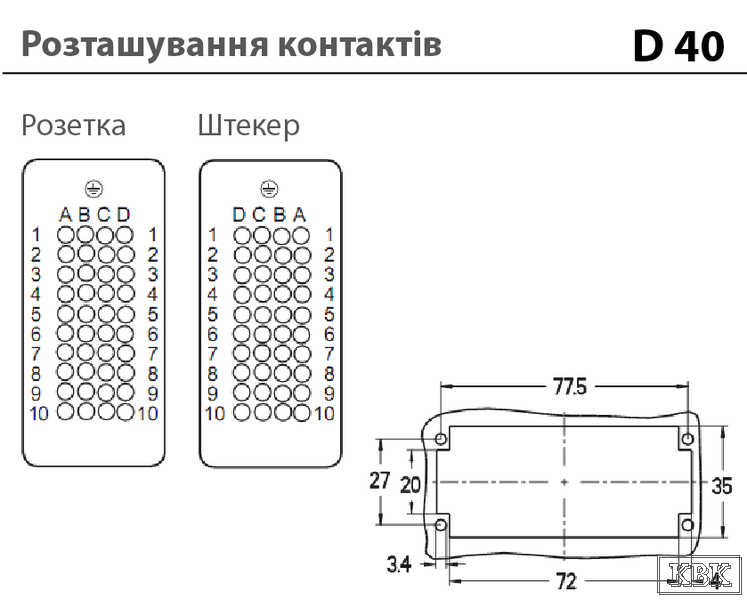

Для достижения необходимой модификации, обращайте внимание на расположение контактов на схемах!
