DD24+PE - штекерная вставка

  • DD24+PE - штекерная вставка
  • DD24+PE - штекерная вставка
  • DD24+PE - штекерная вставка
  • DD24+PE - штекерная вставка
  • DD24+PE - штекерная вставка

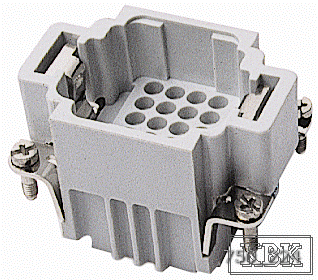

Штекерная вставка.

Серии D и DD - с высокой плотностью контактов (D - до 128, DD - до 216). Применяются при высокой плотности электропроводки с целью экономии монтажного пространства. Оснащаются контактами исключительно под обжим типа D, в том числе - и для соединения оптоволоконных кабелей.

Тип Штекерная вставка
Ток 10 А
Напряжение 250
Тип затиску провідників обжим
wl750224 € 27,47
Модификация 12 полюсов + PE (напряжение 400 В); 5 полюсов + PE (напряжение 500 В)
Серия DD

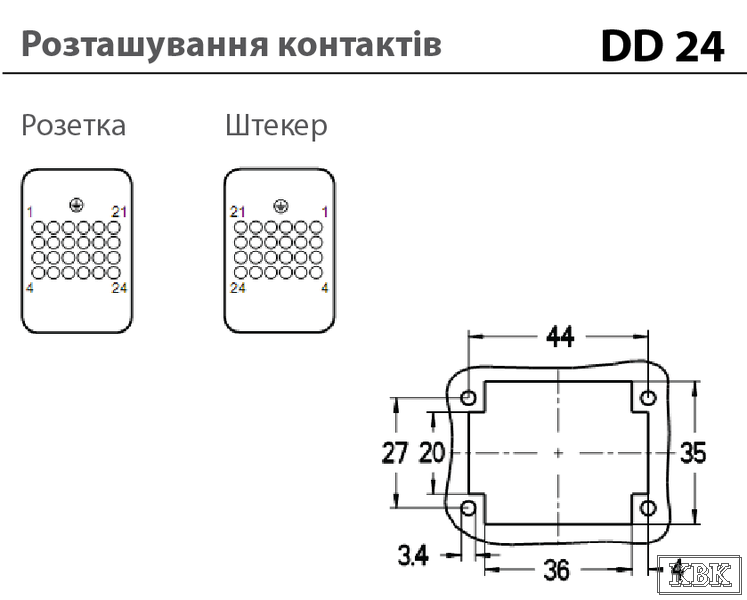

Маркировка 1-24, PE
Количество контактов 24+PE
Примечание Контакты заказываются отдельно: розеточные (Fe) или штекерные (Ma), сечение проводника от 0,14 до 2,5 мм², для оптоволоконных кабелей Ø 1 мм

5 контактов, 500 В

  • 5 контактов, 500 В
  • 5 контактов, 500 В

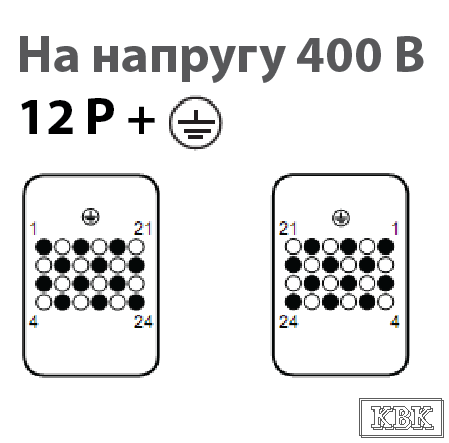

Напряжение 400 В

Модификации на различное напряжение достигаются путем чередования контактов во вставках серий D и DD.

Для достижения необходимой модификации, обращайте внимание на расположение контактов на схемах!
