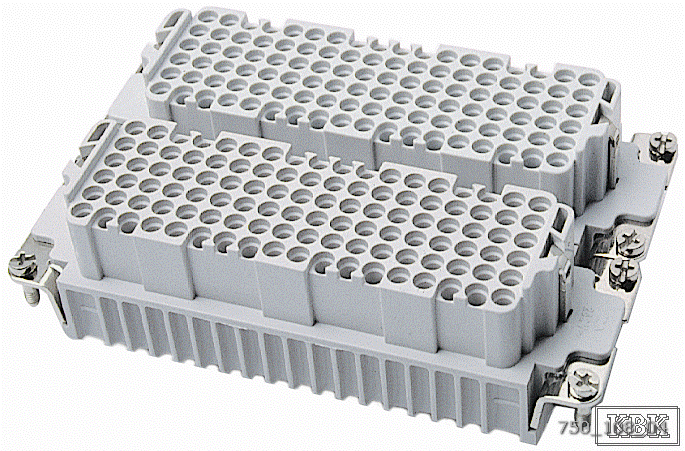

DD108/216+PE - розеточная вставка (109-216)
Розеточная вставка.
Серии D и DD - с высокой плотностью контактов (D - до 128, DD - до 216). Применяются при высокой плотности электропроводки с целью экономии монтажного пространства. Оснащаются контактами исключительно под обжим типа D, в том числе - и для соединения оптоволоконных кабелей.
| Тип | Розеточная вставка | |
| Ток | 10 А | |
| Напряжение | 250 | |
| Тип затиску провідників | обжим |
| wl750116 | € 0,00 |

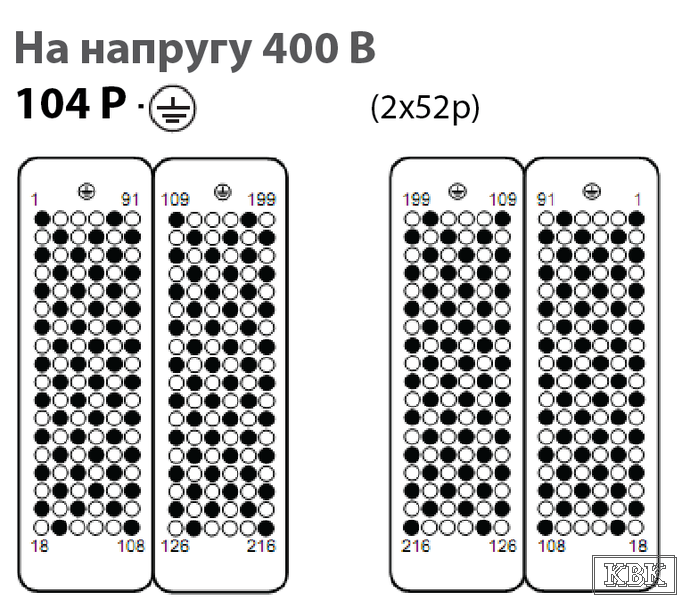

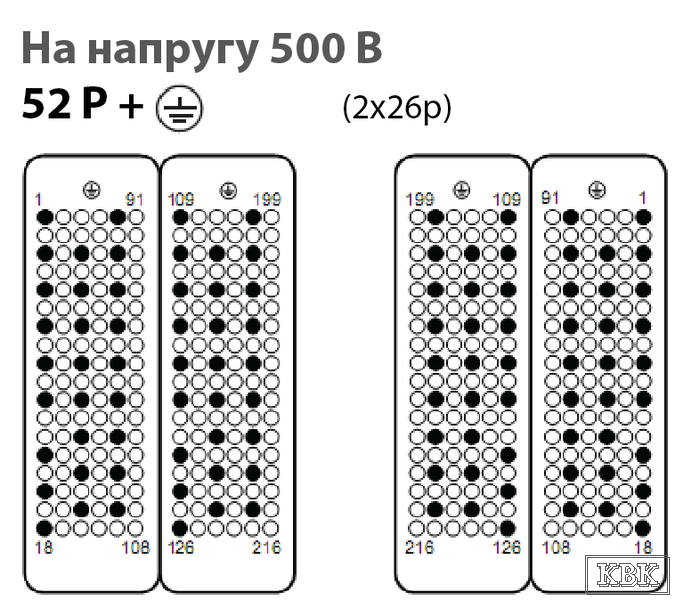

| Модификация | 2х52 полюса + PE (напряжение 400 В); 2х26 полюсов + PE (напряжение 500 В) | |
| Серия | DD | |
| Маркировка | 109-216, PE | |
| Количество контактов | 108+PE | |
| Количество контактов максимальное | 216 | |
| Увеличение контактов | 216 - использование в комбинации с 750108 | |
| Примечание | Контакты заказываются отдельно: розеточные (Fe) или штекерные (Ma), сечение проводника от 0,14 до 2,5 мм², для оптоволоконных кабелей Ø 1 мм |

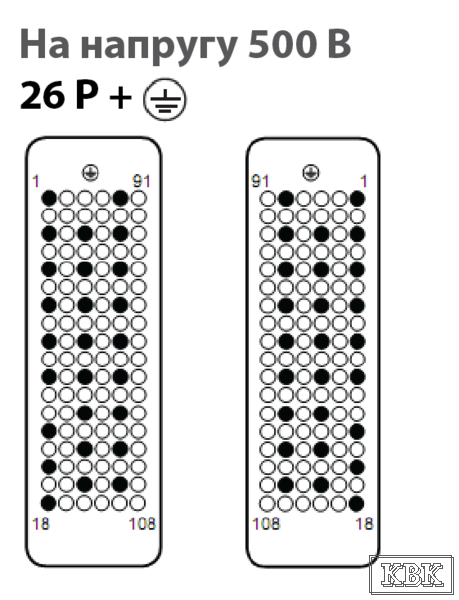

52 контакта, 500 В

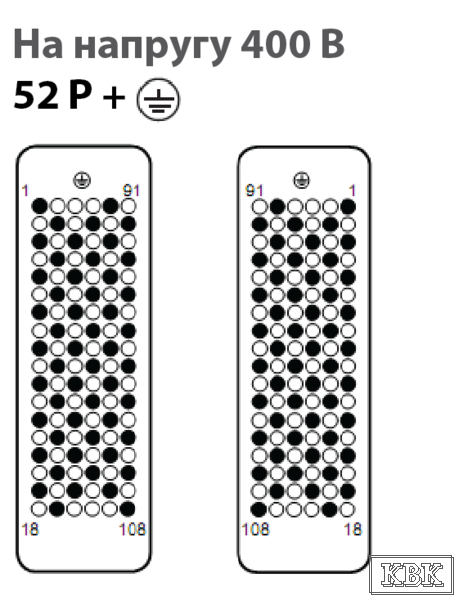

Напряжение 400 В
Модификации на различное напряжение достигаются путем чередования контактов во вставках серий D и DD.

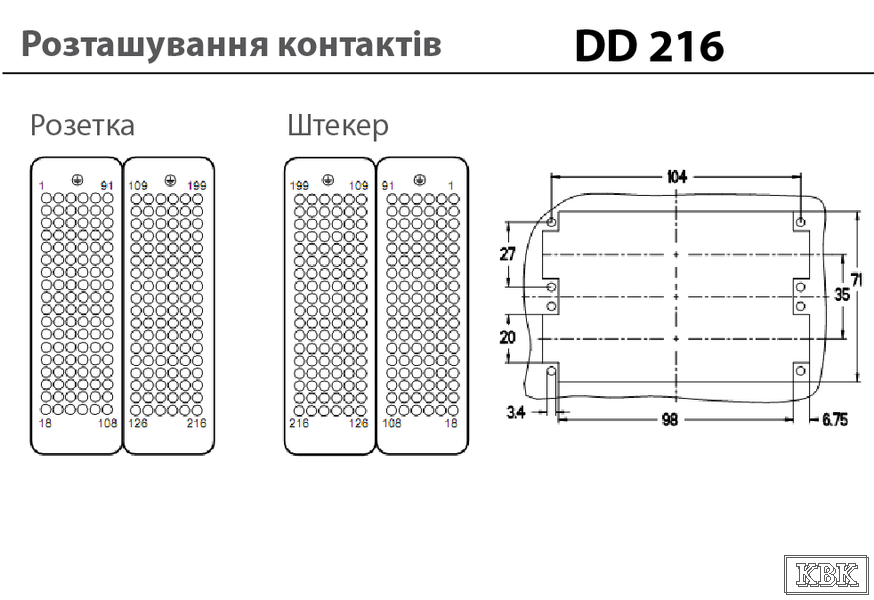

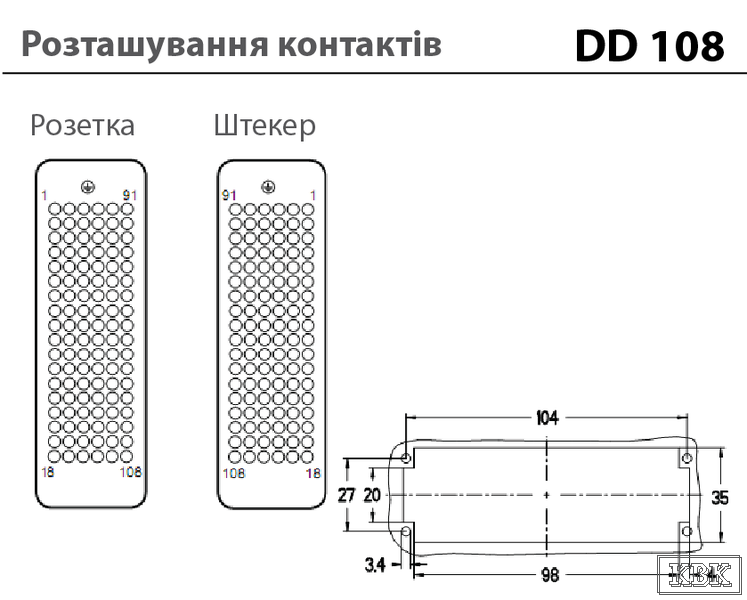

Для достижения необходимой модификации, обращайте внимание на расположение контактов на схемах!
