Автом.выключатели с тепловым и электромаг.расцепителем, тип А, DFL8 ...4/0,03-A

  • Автом.выключатели с тепловым и электромаг.расцепителем, тип А, DFL8 ...4/0,03-A

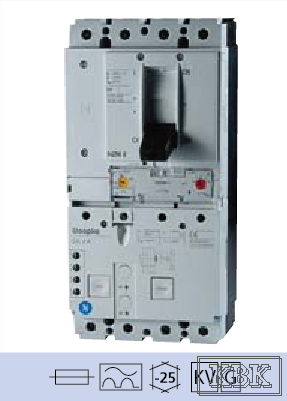

Четырехполюсный (3+N), трехфазный (400/690 В) автоматический выключатель с тепловым и электромагнитным расцепителями максимального тока, а также - с независимым от напряжения питания расцепителем тока утечки типа А. Фиксированный номинальный ток утечки 0,03 А

Защита предохранителя 250 А
Тип предохранителя gL
Срок службы механических частей мин.2000 циклов
Срок службы электропроводящих частей мин.2000 циклов
Тип срабатывания A
Устойчивость к токам к.з. 85 кА при 240 В AC; 50 кА при 400/415 В AC; 35 кА при 440 В AC; 25 кА при 525 В AC; 5 кА при 690 В AC кА
Устойчивость к импульсным токам 5 кА
Устойчивость к импульсным напряжениям 8 кВ
Установка селективности нет
Номинальный ток утечки (I∆n) 0,03 А
Рабочая частота 50 Гц
Напряжение 400/690
Рабочее напряжение 690 ±10% В
Рабочее напряжение тестовой кнопки 280 В… 690 В АС
Монтаж настінний
Кіл-ть полюсів 3+N
Коэфициент расцепителя тока перегрузки 0,8 … 1
Коэфициент расцепителя тока к.з. 6 … 10
Розмір Ш 140 мм × В 291 мм × Г 103 мм мм
Уровень защиты IP 20 (з фронтального боку - IP 40)
Виброустойчивость > 1,0 г (f = 2 - 100 Гц)
Ударопрочность 20 г / 20 мс
Мин. t° окружающей среды -25 °C
Макс. t° окружающей среды +70 °C
dp09164781 ₴ 0,00
Полное наименование, тип изделия DFL8 100-4/0,03-A
Номинальный ток 100 А
Кол-во фаз 3
dp09174781 ₴ 0,00
Полное наименование, тип изделия DFL8 125-4/0,03-A
Номинальный ток 125 А
Кол-во фаз 3
dp09184781 ₴ 96,00
Полное наименование, тип изделия DFL8 160-4/0,03-A
Номинальный ток 160 А
Кол-во фаз 3
dp09204781 ₴ 96,00
Полное наименование, тип изделия DFL8 200-4/0,03-A
Номинальный ток 200 А
Кол-во фаз 3
dp09214781 ₴ 192,00
Полное наименование, тип изделия DFL8 250-4/0,03-A
Номинальный ток 250.00 А
Кол-во фаз 3.00

Тип A



Четырехполюсные (3+N), трехфазные (400/690 В) автоматические выключатели с тепловым и электромагнитным расцепителями максимального тока, а также – с независимым от напряжения питания расцепителем тока утечки типа А.

Обеспечивают защиту электрооборудования и кабельных линий от перегрузки и короткого замыкания, а также, защиту людей от поражения электрическим током даже в том случае, если только один активный проводник находится под напряжением и имеется замыкание на землю.

Устойчивость к импульсным токам 5 кА исключает ложные срабатывания при атмосферных и коммутационных перенапряжениях. Монтаж на пластину.

DFL 8 A: Фиксированный номинальный ток утечки 0,03 А

DFL 8 A X: Индивидуально устанавливаются:

  • номинальный ток утечки: 0,3 – 0,5 – 1,0 – 3,0 А
  • время задержки срабатывания: 60 – 150 – 300 – 450 мс.

Этим достигается селективность срабатывания при каскадных схемах электроснабжения.

Цены, которые равны "0" - по запросу.
