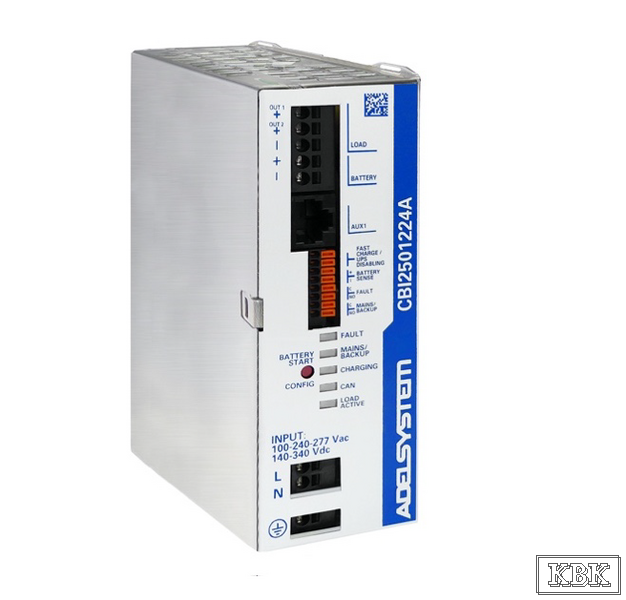

Блок живлення-зарядж.з функцією UPS вихід: 12/24Vdc(обирається) 10A, 250Вт; вхід 100-240-277Vac/140-340Vdc

Блок живлення "все-в-одному блоці":

• Вхід: Однофазний 100 – 240 - 277 Vac / 140 – 340 Vdc
• Вихід Вибір навантаження обирається: 12 Vdc 10A; 24 Vdcу 10A
• Два виходи: 1 безперервний, 1 динамічний: увімкнення/вимкнення через Modbus
• Вихід навантаження витримує подвійне перевантаження (функція Power Boost) або потрійне протягом 4-х секунд
• Для акумуляторів: Open Lead Acid, Sealed Lead Acid (AGM/VRLA), lead Gel, Li-Ion and NiCd/NiMH
• Автоматична діагностика стану заряду (SoC) та стану справності (SoH) акумулятора.
• П'ять рівнів заряджання акумулятора:
  Відновлення (Recovery) - спеціальний режим відновлювального заряду що здатний відновлювати глибоко розряджені батареї

  Заряд струмом (Boost) - режим заряду батареї коли підтримується постійний струм заряду. Напруга на елементах батареї при цьому збільшується з часом по мірі збільшення заряду батареї (іноді "bulk"),

  Заряд напругою (Absorption) - режим заряду батареї при якому підтримується постійна максимальна напруга заряду. Струм заряду при цьому зменшується з часом по мірі збільшення заряду батареї.

  Підзарядка - Float (Forced trickle / Forced float / Auto float-trickle) - режим зберігання батареї. Акумулятор заряджений, система працює від основного живлення, але маленький дозаряд компенсує саморозряд батареї, тобто підтримується необхідна напруга на елементах батареї. Цей режим також має три додаткові режими (Примусовий дрібний заряд, Примусовий потоковий заряд, Автоматичний дрібний/потоковий заряд)

  Оновлювальний (Refresh)

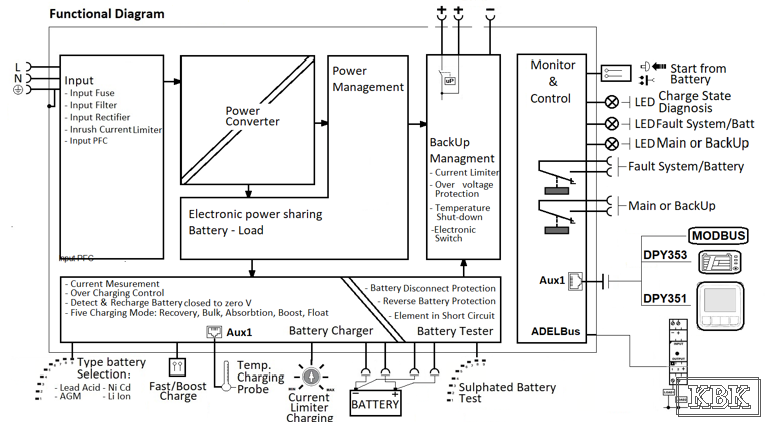

DC-UPS від ADELSystem це унікальникй пристрій "Все-в-одному блоці", який містить:
- Блок живлення,

- Модуль Back Up - Зарядний пристрій та

- Модуль Керування Живленням (Power Management Module - PMM). PMM - це автоматичний розподіл потужності між навантаженням та акумулятором.

Технічні дані:

Завдяки блокам «Все в одному» «DC-UPS» можна оптимізувати управління живленням, яке сьогодні реалізовано з двома виходами: одним динамічним і одним статичним. Доступна потужність автоматично розподіляється між навантаженням і акумулятором. Живлення навантаження є головним пріоритетом пристрою: немає потреби подвоювати потужність пристрою, оскільки потужність, що надходить до акумулятора, також буде спрямовуватися до навантаження, якщо цього вимагає навантаження. Максимальний доступний струм на виході навантаження вдвічі перевищує значення номінального струму In пристрою. Ми називаємо «Догляд за акумулятором» концепцію, засновану на алгоритмах, які реалізують швидке та автоматичне заряджання, оптимізацію заряджання акумулятора з часом, відновлення розряджених акумуляторів та діагностику в режимі реального часу під час встановлення та експлуатації. Несправності акумулятора, такі як сульфатований акумулятор, коротке замикання елементів акумулятора, випадкове підключення акумулятора зі зворотною полярністю, відключення акумулятора тощо, можна легко виявити та усунути за допомогою миготливого коду діагностичного світлодіода як під час встановлення, так і під час нормальної роботи. Безперервний моніторинг стану акумулятора знижує ризик пошкодження акумулятора та забезпечує безпечну роботу в постійній та без нагляду системі. Стан акумулятора постійно контролюється, що забезпечує ранню діагностику зносу акумулятора, що дозволяє проводити профілактичне обслуговування. Кожен пристрій підходить для всіх типів акумуляторів: за допомогою інтерфейсу користувача можна встановити попередньо визначені профілі заряджання для відкритих свинцево-кислотних, герметичних свинцево-кислотних, гелевих, нікель-кадмієвих/нікель-металгідридних акумуляторів з п'ятьма етапами заряджання: відновлення, об'єм/підвищення, абсорбція, багаторежимне підтримуюче заряджання та оновлення, які користувач може налаштувати за допомогою інтерфейсу Modbus RTU. Періодичне очищення можна налаштувати для регулярного тренування акумулятора, що допомагає запобігти сульфатації та зносу. Міцний корпус з кронштейном для монтажу на DIN-рейку забезпечує ступінь захисту IP20. CBI250A - це багатофункціональний та потужний пристрій, який має надзвичайно компактні розміри та є дуже економічно ефективним рішенням для управління живленням.

Управління живленням та контроль

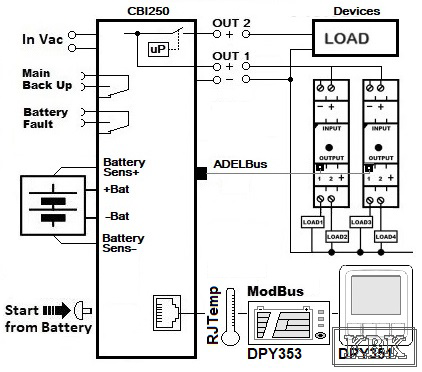

Нова лінійка CBI250 має два виходи: перший – це звичайний вихід, підключений до внутрішнього джерела живлення, другий вихід керується внутрішнім пристроєм і є налаштовуваним, ми його називаємо «динамічним виходом». Цей динамічний вихід можна налаштувати через Modbus RTU як запобіжник, плавний пуск, поступове збільшення та зменшення яскравості, увімкнення/вимкнення, вимкнення ПК та багато іншого.

Взаємозв'язки

CBI250 оснащений інтерфейсом ADELBUS на базі CAN, який дозволяє підключати пристрої Adelsystem, такі як електронні запобіжники та дисплеї, за принципом «plug-and-play», що дозволяє керувати ними та моніторити їх. Крім того, електрично ізольований стандартний інтерфейс Modbus RTU на базі RS485 дозволяє ПК або RTU контролювати та керувати CBI250 разом із підключеними до нього пристроями ADELBus. Така інтеграція з усіма аксесуарами, що надаються ADELSYSTEM, дозволяє розробити справді незалежну систему для забезпечення безперервності електричної мережі. Водночас, вона дозволяє контролювати та керувати всіма параметрами в системі за допомогою прикладних інструментів. ADELSystem дозволяє вам реалізувати дуже простий, але складний моніторинг та керування вашою енергетичною системою та відкриває вам нові шляхи до ваших застосувань..

Норми та Сертифікати: .

In Conformity to: EN60950 / UL60950-1 and CSA C22.2 No. 60950-1-07 (Information Technology Equipment Safety Part1: Safety EN IEC 62368-1: 2014/AC:2015; EN54-4 Fire Detection and fire alarm systems; 89/336/EEC EMC Directive; 2014/35/UE (Low Voltage); DIN41773 (Charging cycle); Emission: IEC 61000-6-4; Immunity: IEC 61000-6-2. CE. .
