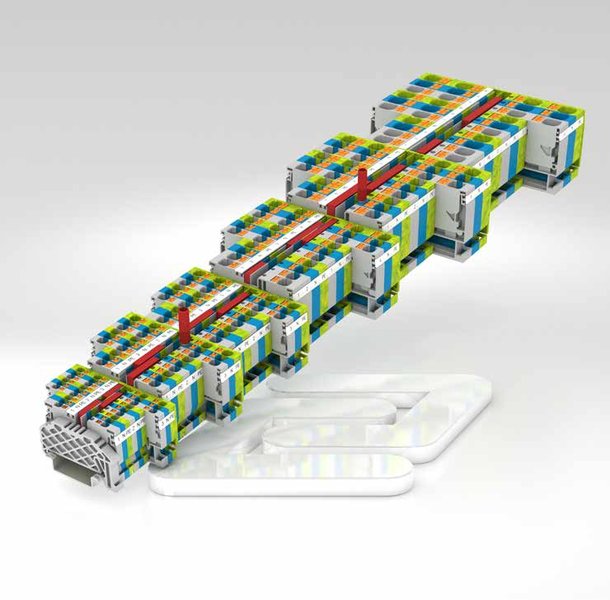

Клеммы быстрого монтажа PRK/PSL

Клеммы данной серии – результат оптимизации существующих систем, гарантирующий, несмотря на высокое контактное давление пружины, надежное, без использования инструмента и с минимальными усилиями ввода проводника, соединение жестких или гибких с наконечником проводников осуществляется встроенным изолированным толкателем.

Компактные клеммы обеспечивают высокую токовую нагрузку при допустимом нагреве, абсолютно глухую фиксацию проводников и повышенную стабильность. Новые проходные и заземляющие клеммы предлагаются 6 типоразмеров от 1,5 до 16 мм² в 2, 3 и 4 точечном вариантах подключения, для соединения проводников сечением от 0,34 мм² до 25 мм², представляя, таким образом, оптимальное дополнение к уже известным клеммам быстрого монтажа серии FRK с их широким ассортиментом: двухуровневые клеммы, а также – клеммы с размыкателями, с держателями предохранителей, для подключения датчиков и исполнительных механизмов.

Все используемые изоляционные материалы данной серии не содержат вредных веществ и соответствуют классу воспламеняемости V0 (самозатухание) по UL94.

Особенности:

• система быстрого монтажа
• проходные и заземляющие клеммы до 16 мм²
• ввод проводников без использования инструмента
• минимальное усилие установки проводника
• встроенный изолированный толкатель для демонтажа проводников
• штекерная система перемычек PQI
• два канала для перемычек
• тестовый отвод на каждом потенциале
• двухсторонний контакт заземляющих клемм с DIN-рейкой
• широкие возможности маркировки

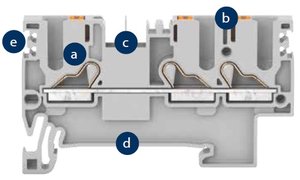

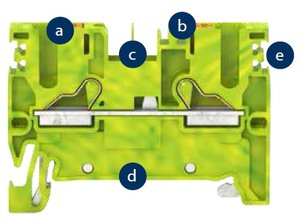

Обзор особенностей

а) Соединение. Надежность контакта

Нажимная пружина для подключения провода надежно удерживается токовой шинкой

• пружина из нержавеющей стали обеспечивает постоянное контактное усилие между жилой и токоведущей шиной
• четкое разделение между электрическими и механическими функциями
• медные токоведущие шины с покрытием (олово)
• устойчивость к толчкам, вибрации – не требует обслуживания
• нажимная пружина не подвержена коррозии
• компактная конструкция

b) Простое и быстрое подсоединение без применения инструментов

• простота в обращении
• подключение без инструментов
• максимальный размер места подсоединения
• несложное подсоединение даже в стесненных условиях благодаря верхнему контакту
• экономия времени и затрат
• двухсторонний контакт РЕ, безвинтовая фиксация на DIN-рейках TS 35х7,5 и TS 35х15

c) Использование вставных перемычек

Система вставных перемычек PQI обеспечивает быстрое и удобное распределение потенциалов. В случае применения стандартных клемм с расчетным поперечным сечением от 1,5 мм² до 16 мм², два потенциала можно провести по обоим поперечным соединительным каналам.

• сокращение времени на монтаж благодаря простой вставке
• не требуются разделительные пластины или перегородки для соседних перемычек, т.к. перемычки PQI обеспечены защитой от прикосновения
• перемычки рассчитаны на работу с полным расчетным током/напряжением соответствующей рядной клеммы
• для пропуска отдельных клемм достаточно удалить контакты в перемычках

d) Изолирующий материал корпуса

• полиамид РА6.6 UL94, класс воспламеняемости V0 (самозатухающий, без горящих капель)
• отсутствие вредных веществ, например, галогена и фосфора
• сопротивление утечке тока по поверхности CTI 600
• термостойкость при эксплуатации от -40°С до +120°С

е) Возможности маркировки

Возможность размещения трех маркировочных элементов для каждого соединения.

Каталог pdf во вложении.
