Немецкая фирма Doepke предлагает для этих целей предохранитель-разъединители серии TYTAN, у которых в качестве подвижных контактов служат D 0 предохранители с горизонтальным расположением.

Эти цилиндрические предохранители двух типоразмеров: D 01 на токи от 2 до 16 А и D 02 на токи от 20 до 63 А, работают по штекерному принципу, т.еставному, без закручивания, подобно NH-предохранителям.

Такой способ установки лучше резьбового, т.кменьшает выделение тепла в месте контакта из-за неполного закручивания или ослабления резьбы в процессе эксплуатации. В данном случае, необходимое контактное давление, сохраняющееся длительное время, создается прижимной пружиной и не зависит от человеческого фактора. Кроме того, разъединение всех полюсов (при многополюсном исполнении) происходит практически одновременно.



Держатель предохранителя выполняет функцию рычага управления, включающего либо выключающего разъединитель. Для контроля состояния предохранителя предусмотрены держатели:

  • с механической индикацией — через прозрачное окошко виден вышедший из строя предохранитель, или
  • с индикацией мигающим светодиодом

Для замены сгоревшего предохранителя необходимо перевести рычаг управления в нижнее положение и вытащить, без риска прикосновения к токоведущим частям, держатель предохранителя.

При этом обеспечивается видимый разрыв цепи, что позволяет использовать TYTANв качестве главного выключателя в распределительных устройствах.

Если предохранитель-разъединитель TYTANиспользуется для защиты электродвигателя, то, в случае к.з. в одной из фаз, возникает опасность работы на двух фазах. Для устранения такого аварийного режима, фирма Doepkeпредлагает TYTANс дополнительным релейным блоком с 2 реле.

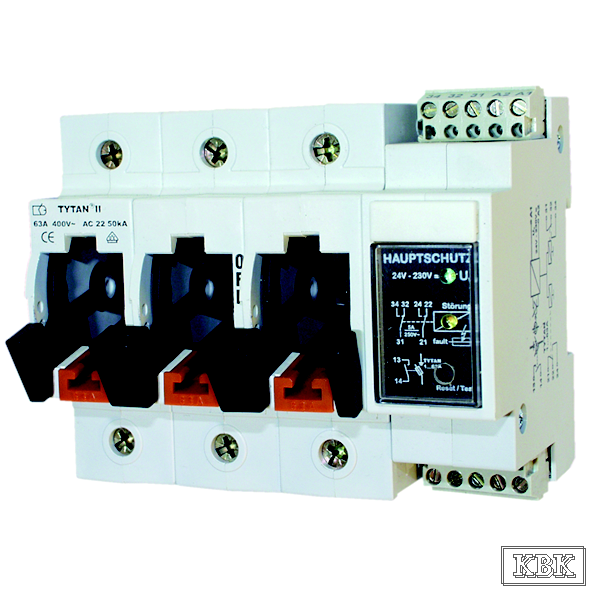

Дополнительныйрелейный блок с 2 реле

Переключающий контакт одного реле задействуется в цепях управления двигателем, другого — в цепях сигнализации. По месту режим работы дублируется светодиодной сигнализацией:

  • нормальный — горит зеленый светодиод,
  • к.з. - мигает желтый светодиод.

Для повышения надежности и безопасности работы, предохранитель-разъединители снабжены рядом блокировок. Так, их нельзя включить без установленного держателя, а во включенном состоянии его нельзя вытащить.

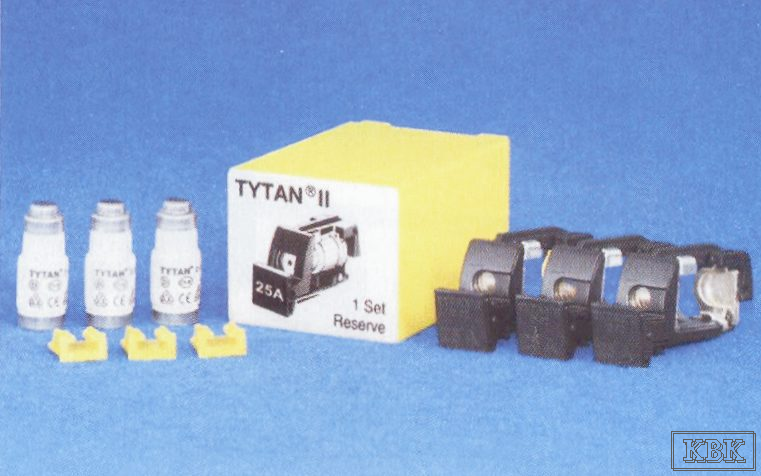

На каждом держателе нанесено значение номинального тока предохранителя, которому соответствует кодирующая вставка определенного цвета. Например, желтая для предохранителя на 25 А, медного — для 63 А. Эти вставки не позволяют включить устройство с держателем на больший Iном, (на меньший — можно). Для защиты от непредумышленной подачи напряжения при проведении ремонтных работ, предусмотрена блокировка металлическими или пластиковыми замками.

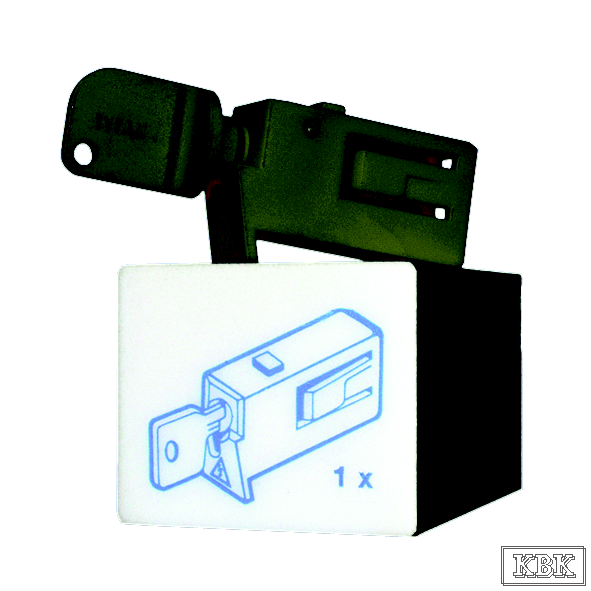

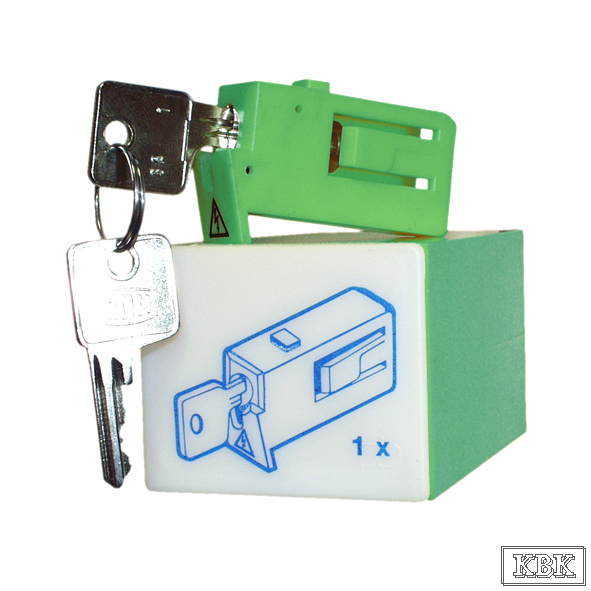

Металлический (слева) / пластиковый (справа) замок

Характерные признаки:

  • Большой ассортимент:
    • исполнения: 1, 1+N, 2, 3 и 3+Nполюсные;
    • 3 и 3+Nполюсные с возможностью блокировки включения навесным замком;
    • для предохранителей на ток от 1 до 63 А;
    • с держателями и кодирующими вставками или пустые (рис.5) для индивидуального оснащения держателями с механической (рис.6) или светодиодной (рис.7) индикацией.
    • Низкие тепловые потери (0,5 Вт на полюс)
  • Категории применения:
    • для переменного тока:
      • АС 22 В — коммутация смешанных активных и индуктивных нагрузок, включая умеренные перегрузки;
      • АС 23 В — коммутация цепей с двигателями или другими высокоиндуктивными нагрузками (≤15 кВт);
    • для постоянного тока:
      • DC21 В — коммутация активных нагрузок, включая умеренные перегрузки.
      • Подвод питания с произвольной стороны.
    • Номинальное напряжение:
      • 230/400 В А
      • 1-полюсные до 110 ВDC
      • 2-полюсные до 220 ВDC(при последовательном соединении полюсов).


    Держатели с механической (слева) или светодиодной (справа) индикацией

    Другая серия предохранитель-разъединителейCORON-2

    Также применяется штекерная техника, исключающая повышенное тепловыделение из-за высокого переходного сопротивления, и обеспечивающая одновременное отключение всех фаз.
    Выход из строя предохранителя сигнализируется неоновой лампочкой (миганием).

    Исполнения: 1, 2 и 3 полюсные для установки D 0 предохранителей (D 01 — с дополнительной гильзой), на токи от 1 до 63 А.

    Таким образом, предохранитель-разъединители фирмы Doepke обеспечивают не только защиту от к.з и перегрузок, но и выполняют функцию разъединения, гарантируя надежное обесточивание электроустановок путем создания между контактами изоляционных промежутков, способных выдержать определенный уровень пробивного напряжения.
