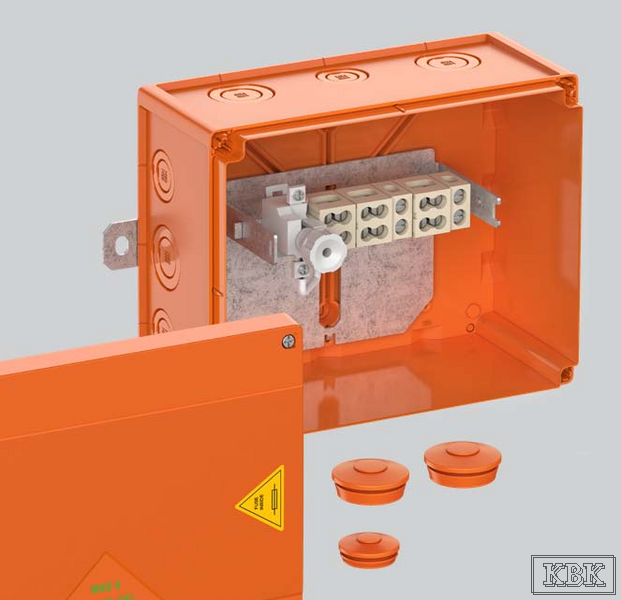

WKE 6 - 5/3x16² 1D0 - с предохранителем, для огнестойких линий

Коробка серии LIFELINE WKE для огнестойких кабельних сетей с огнестойкостью Р30 - Р90 (E30 - E90).

С ответвлением, защищенным предохранителем 2А (соответствие ДБН В.2.5-56:2014) - для защиты кабельной линии оповещения и/или линии ответвления от короткого замыкания, вызванного в результате повреждения кабельных линий огнем. Предохранитель на ответвление: І(х) = 2А F2A в размере 5х20 мм. Сменный предохранитель - 5х20 мм - WKE BS F2A, артикул sp86300101

Изготовлена из высокоэффективного поликарбоната, который не становится проводящим при пожаре и, следовательно, не приводит к возникновению короткого замыкания, гарантируя сохранение предназначенных функций.

* - Сечение проводников при использовании коробки как:

- проходная коробка: 5 пол. 1,5 - 16 mm² - распределительная коробка: 3 пол. 1,5 - 10 mm²

Проводников на клемму:5 x 1.5² / 4 x 2.5² / 2 x 4² / 2 x 6² / 1 x 10² / 1 x 16²

Особенности коробок серии LIFELINE WKE:

Гибкое положение держателя клеммника - изменить положение держателя можно одним винтом с шагом 45°. Одновременно, можно сместить держатель вдоль оси.

Несущая шинка: - предназначена для установки одинарных, двойных клемм и держателей. Специально для держателей предохранителей, несущая шинка может регулироваться по высоте установки в 2-х положениях:
Верхнее положение:

- упрощение действий с проводниками

- соблюдение требуемых радиусов изгиба

- использование любых типов кабельных вводов без ограничений

Нижнее положение:

- идеально для специальных решений, например, для предохранителей D0 (для WKE 6)

Кабельные вводы - запатентованные выбиваемые мембраны гарантируют аккуратный кабельный ввод. Маркировка середины на каждом вводном отверстии и на крепежных скобах делает прокладку кабеля простой и легкой.

Гарантированное качество - WKE-коробки испытаны в соответствии с VDE, ULEU, ДСТУ.

Коробки выдерживают энергию удара IK08, а уровень защиты IP66 гарантирует полную пыленепроницаемость и защиту от сильных струй воды. Подходят для наружной установки.

Идеальны для особых решений, например, в туннелях: IP66, 6 бар - в соответствии с RVS 09.02.41. Крепежные скобы и винты крепления крышки, по желанию заказчика, могут быть изготовлены из нержавеющей стали V4A.

	Кол-во клемм	5
	Кіл-ть полюсів	5/3
	Кількість дротів на полюс	5 x 1.5² / 4 x 2.5² / 2 x 4² / 2 x 6² / 1 x 10² / 1 x 16²

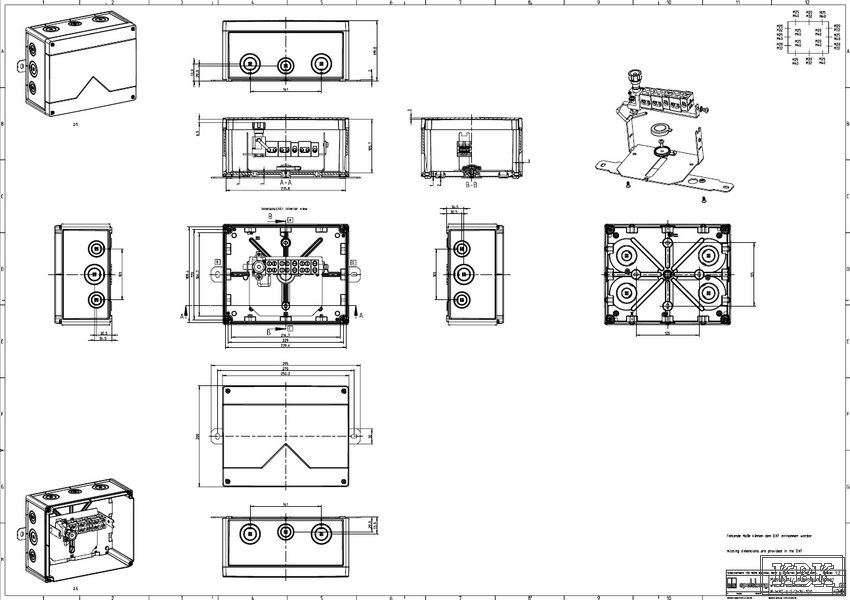

	Длина	250 мм
	Высота	200 мм
	Глубина	120 мм
	Класс огнестойкости	E30/E60/E90

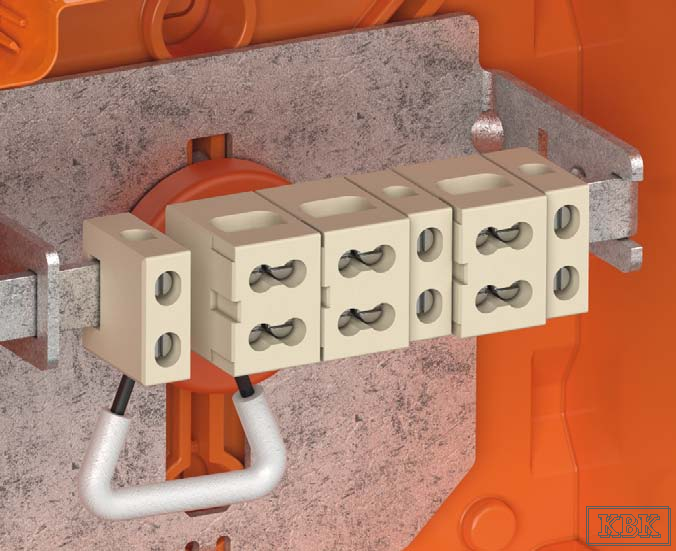

	Клеммы	керамические клеммы на шине 5 пол. 1,5 - 16 мм² / 3 пол. 1,5 - 10 мм²(*) мм²
	Уровень защиты	IP66
	Ударопрочность	IK08
	Матеріал	Поликарбонат непроводной в огне
	Напряжение изоляции	450 В
	Тип коробок	С предохранителем
	Тип клемм	керамическая
	Мин. t° окружающей среды	-35 °C
	Макс. t° окружающей среды	+80 °C
	Макс. влажность	50% %
	Сертификация	VDE, UL EU, ЦСМВ

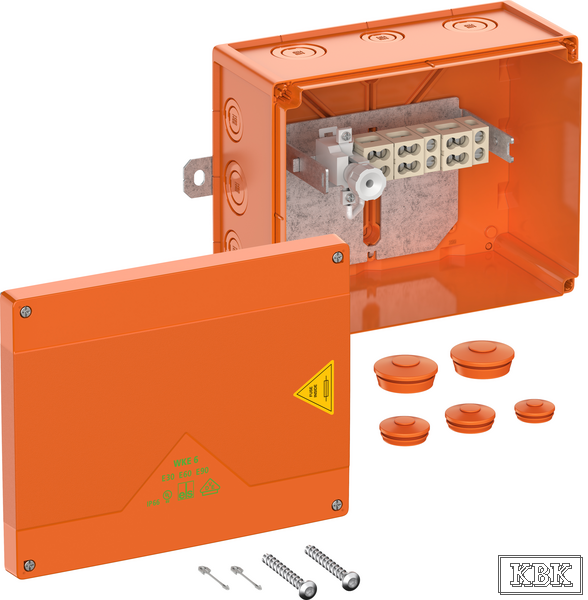

	В комплекте	Держатель крышки, вводные мембраны IP66 1хМ25 (9-16 мм), 2хМ32 (14 - 21мм), болты для крепления

sp86932120

₴ 17.257,24

	Количество входов	16
	Характеристика входов	10хМ25/М40, 6хМ20/М32
	Ном. переріз провідника	16 мм²
	Цвет	оранжевый

Вогнестійкі коробки

У випадку виникнення пожежі, системи, що відповідають за гасіння та рятування людей, повинні зберігати свою працездатність визначений час.

Spelsberg має найбільший асортимет коробок з підтримкою працездатності у відкритому полум'ї від 30 до 90 хвилин. Час (у хвилинах) зазначений від початку пожежі до втрати працездатності... далі>>

В асортименті коробки: для громадських місць (шкіл, дитсадків, торгово-розважальних центрів, гіпермаркетів тощо), критих паркінгів, тунелів (метрополітени, залізничні, шахтні з вагонетками тощо), для місць з ризиком механічних пошкоджень, для телекомунікаційних мереж, із захистом ліній чи відгалужень від к.з, магістральні коробки тощо.

Відповідність: DIN 4102 - 12 / ДСТУ ІЕС 61439-2, щити: VDE EN 61439-2 раздел 7.2 (VDE 0660-600-1)

Коробки Spelsberg сертифіковані в Європі та в Україні, сертифікат надається.
