Abox XT 040 - 4² - коробка монтаж в воду/землю

  • Abox XT 040 - 4² - коробка монтаж в воду/землю
  • Abox XT 040 - 4² - коробка монтаж в воду/землю
  • Abox XT 040 - 4² - коробка монтаж в воду/землю
  • Abox XT 040 - 4² - коробка монтаж в воду/землю
  • Abox XT 040 - 4² - коробка монтаж в воду/землю
  • Abox XT 040 - 4² - коробка монтаж в воду/землю
  • Abox XT 040 - 4² - коробка монтаж в воду/землю

Распределительная коробка согласно DIN EN 60529 DIN VDE 0278 - 623, Ui = 690 B, ударопрочная, тяжеловоспламеняемая, устойчивая к УФИ и атмосферным воздействиям, с геометричными вводами М20, диапазон уплотнения 2 - 16 мм.

Специальная серия, которая предназначена для применений в воде и земле. Для этого внутренние пространство коробки заливается смолой, идет в комплекте. При необходимости изменения коммутации, смола легко извлекается, делается новый монтаж и заливается новой смолой (опционно).

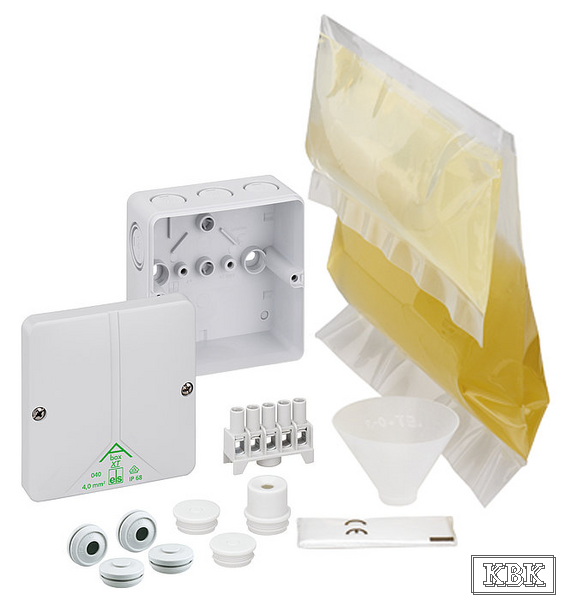

В комплекте коробки: двухкомпонентная смола необходимого объема, клеммный блок, 1хМ20 вводной патрубок IP54, 4х М25 двойные мембраны IP66, 2хМ20 пробки для герметизации и изоляции креплений.

Клеммы 5-ти полюсный клеммблок - 2,5/4,0² (4 х 1,5²/4 x 2,5²/3 x 4,0²) мм²
Материал поликарбонат
Категория продукции Коробки распределительные
Количество входов 7
Характеристика входов 7хМ20 по бокам, 1хМ20 на днище
Сечение проводника/кабеля 5-ти полюсный клеммблок - 2,5/4,0² (4 х 1,5²/4 x 2,5²/3 x 4,0²) мм²
Ном. сечение проводника 4 мм²
Класс защиты II

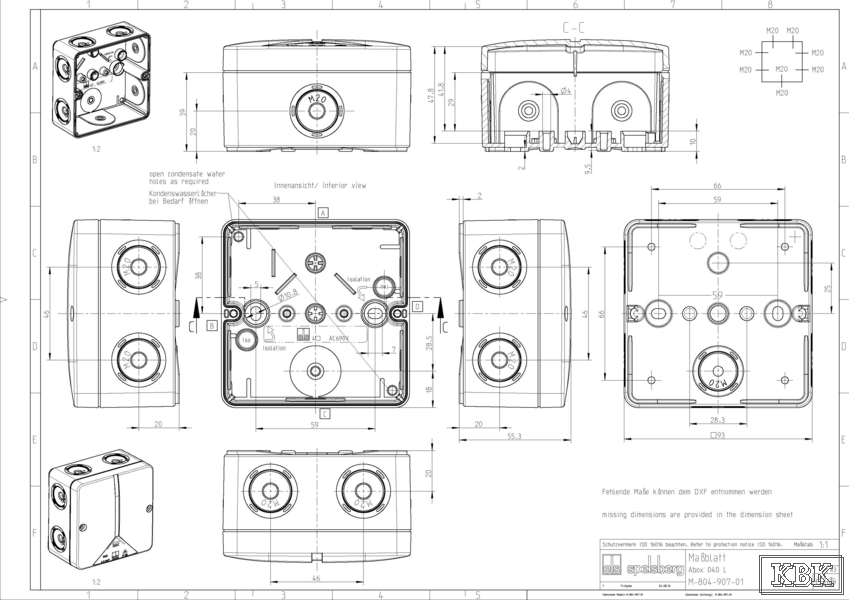

Длина 93 мм
Высота 93 мм
Глубина 55 мм
Диапазон уплотнения 2 - 16 мм
Уровень защиты IP 68
Ударопрочность IK08
Материал корпуса поликарбонат
Материал крышки поликарбонат
Материал винтов нержавеющая сталь V2A
Напряжение изоляции 690 В В
Двойная изоляция +
Мин. t° окружающей среды -35 °C
Макс. t° окружающей среды 80 °C
Макс. влажность 50 %
Сертификация VDE (DIN EN 60670-1 / -22 (VDE 0606-1 / -22) & DIN VDE V 0606-22-100)
В комплекте Смола 350 мл, заливная воронка, пробка для отвода воздуха, перчатки. Пробки для герметизации и изоляции крепежа
sp49240401 € 54,80
Цвет серый

Серия Abox XT - IP68 - заливка смолой

Распределительные коробки в воду/землю - IP68, IK08, нержавеющие винты
  • Серия Abox XT - IP68 - заливка смолой
  • Серия Abox XT - IP68 - заливка смолой
  • Серия Abox XT - IP68 - заливка смолой

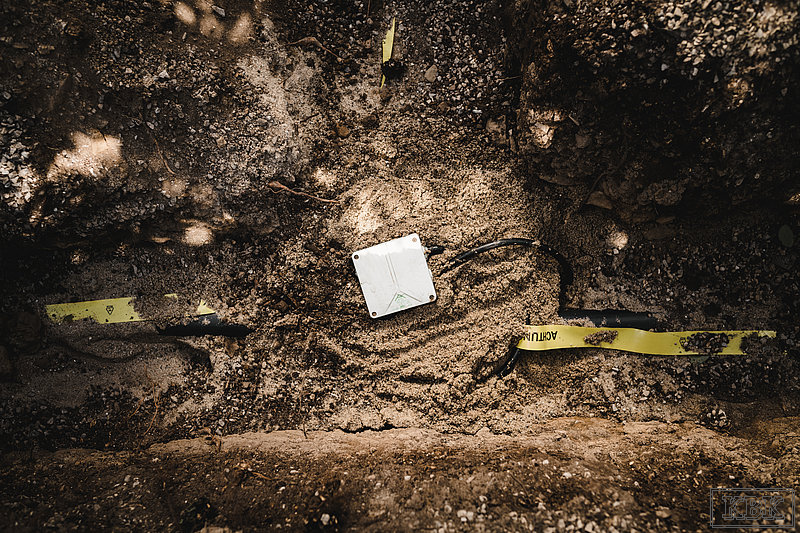

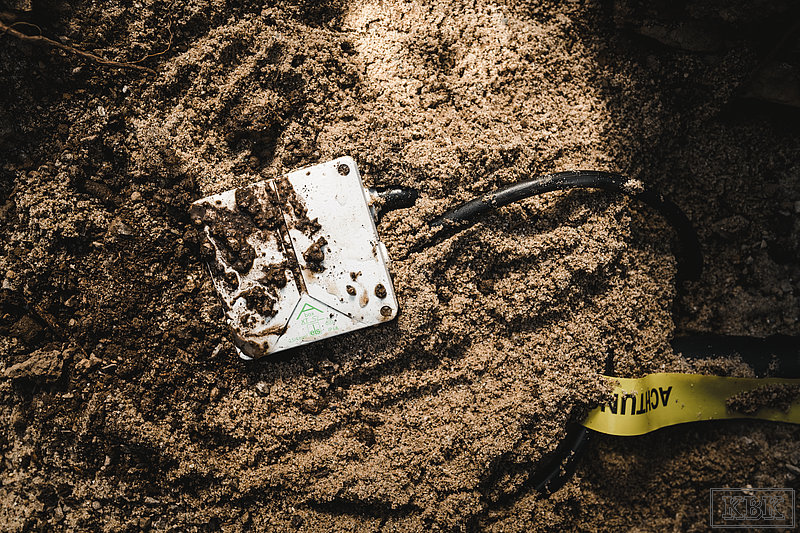

Специальная серия с технологией заливки смолой, которая предназначена для применений в воде и земле.

Abox XT:

Abox XT SL:

Область применения:

  • в зонах паводков и наводнений
  • в бассейнах
  • в садово-парковых хозяйствах
  • на мойках
  • в туннелях
  • в портовых сооружениях

Способ применения:

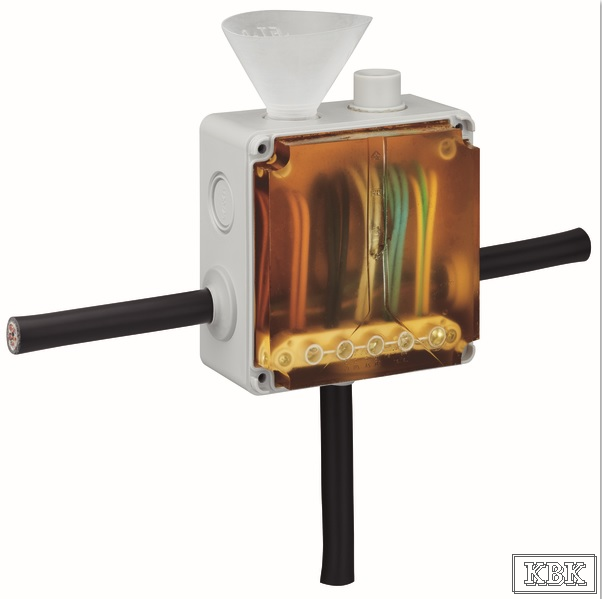

В коробку из пакета аккуратно заливается смола. В пакете находится 2 компонента разделенные перегородкой. Если убрать перегородку – эти компоненты смешаются. Смешивать нужно в течение 2-х минут. Затем нужно разрезать пакет и залить герметизирующую смолу через рожок. Ждать 150 минут пока смола не застынет.

Отверстие для заливки смолы должно быть открытым. Когда Вы заливаете смолу в коробку, воздух должен выходить, чтобы не образовывались пузыри.

В случае необходимости перекомутации, смола легко удаляется и заливается повторно.

Испытания

  • испытания, проведенные по DIN EN 60529 показали: уровень герметичности IP 68. Abox XT выдержал 168 часов в воде на глубине 15 м;
  • испытания, проведенные по DIN VDE 0278-623 показали: вводные втулки выдерживают 0,6/1 кВ.
