Abox XT SL 6² - коробка монтаж в воду/землю

Распределительная коробка согласно DIN EN 60529 DIN VDE 0278 - 623, Ui = 690 B, ударопрочная, тяжеловоспламеняемая, устойчивая к УФИ и атмосферным воздействиям, с геометричными вводами М20, диапазон уплотнения 2 - 16 мм.

Специальная серия, которая предназначена для применений в воде и земле. Для этого внутренние пространство коробки заливается смолой, идет в комплекте. При необходимости изменения коммутации, смола легко извлекается, делается новый монтаж и заливается новой смолой (опционно).

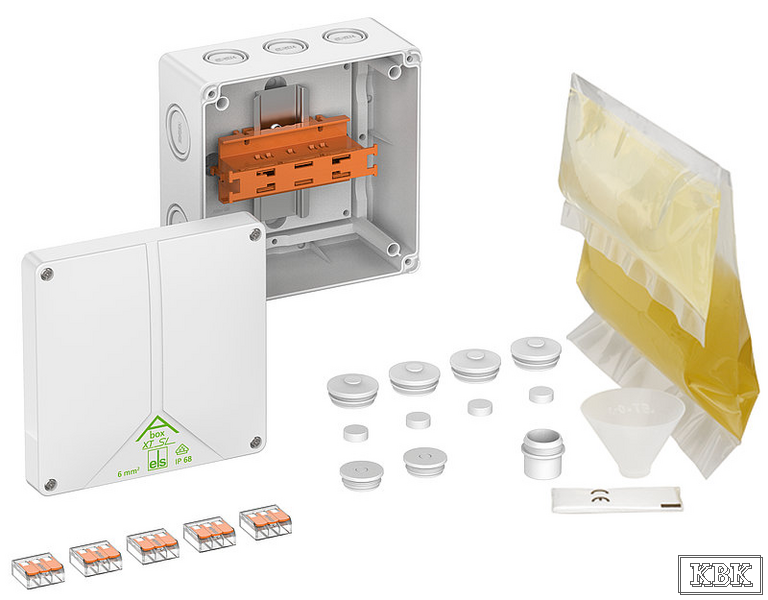

В комплекте коробки: двухкомпонентная смола необходимого объема, клеммный блок, 1хМ20 вводной патрубок IP54, 4х М32 двойные мембраны IP66, 2хМ20 пробки для герметизации и изоляции креплений.

	Категорія продукції	Коробки распределительные
	Количество входов	10
	Характеристика входов	2хМ20, 3хМ 20/25, 5хМ25/32 по бокам; 2хМ16 на днище
	Сечение проводника/кабеля	тримач та 5 гвинт.3-полюсних клеми Wago 221-613 ( 3 x 0,2 до 6 мм² монож./багатож.) мм²
	Ном. переріз провідника	6 мм²
	Класс защиты	II

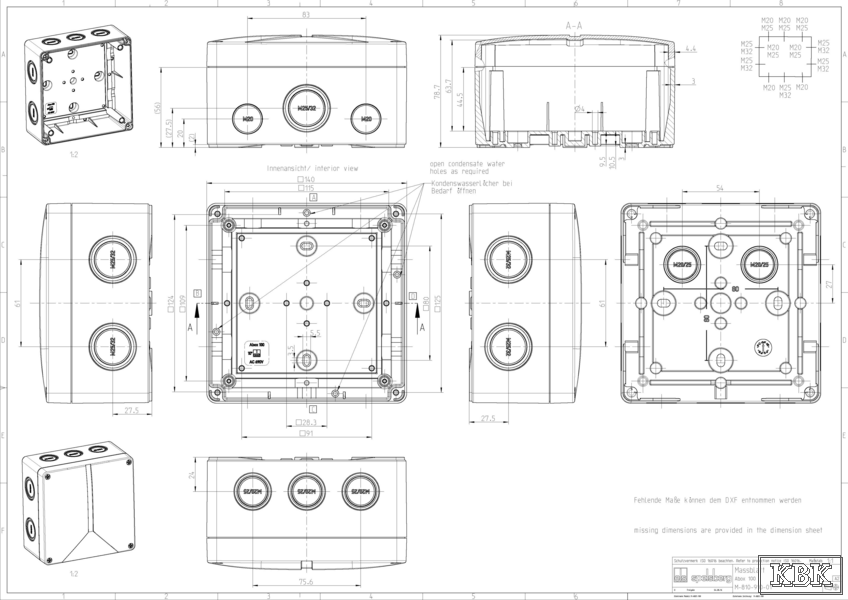

	Длина	140 мм
	Высота	140 мм
	Ширина	140 мм
	Глубина	79 мм
	Диапазон уплотнения	14 - 21 мм
	Уровень защиты	IP 68
	Ударопрочность	IK08
	Матеріал корпусу	поликарбонат
	Материал крышки	поликарбонат
	Материал винтов	нержавеющая сталь V2A
	Напряжение изоляции	450 В В
	Двойная изоляция	+
	Мин. t° окружающей среды	-35 °C
	Макс. t° окружающей среды	80 °C
	Макс. влажность	50 %
	Сертификация	VDE (DIN EN 60670-1 / -22 (VDE 0606-1 / -22) & DIN VDE V 0606-22-100)
	В комплекте	Смола 1200 мл, заливная воронка, пробка для отвода воздуха, перчатки. Вводные двойные мембраны IP 66, пробки для герметизации и изоляции крепежа

sp49280601

€ 108,64

	Клеммы	держатель и 5 винт.3-пол.клеммы Wago 221-613 ( 3 x 0,2 до 6 мм² монож./многож.) мм²
	Цвет	серый

Серия Abox XT - IP68 - заливка смолой

Распределительные коробки в воду/землю - IP68, IK08, нержавеющие винты

Специальная серия с технологией заливки смолой, которая предназначена для применений в воде и земле.

Abox XT:

Abox XT SL:

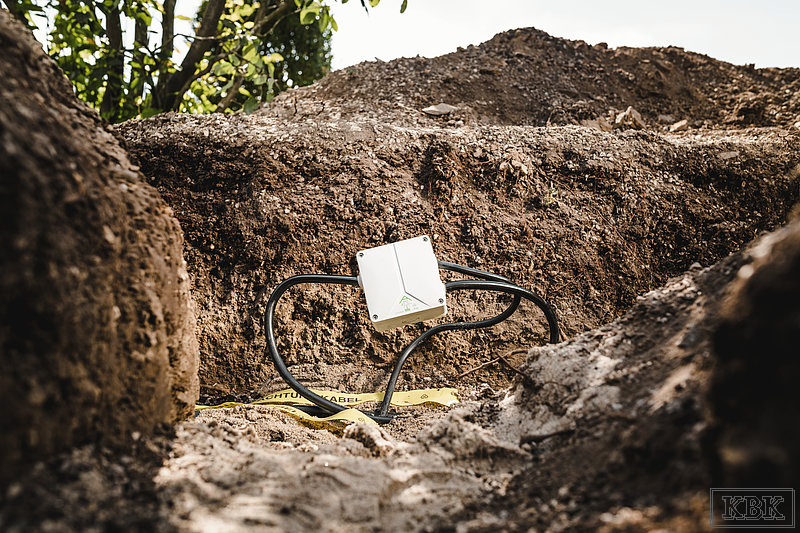

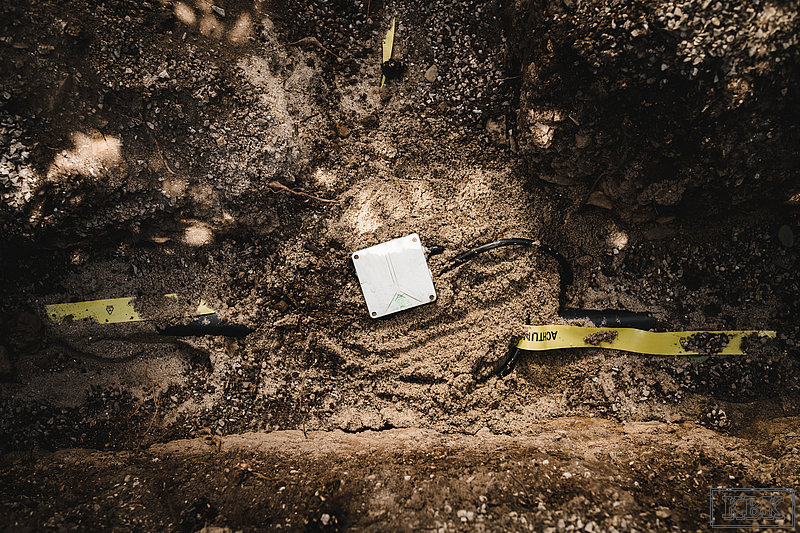

Область применения:

в зонах паводков и наводнений
в бассейнах
в садово-парковых хозяйствах
на мойках
в туннелях
в портовых сооружениях

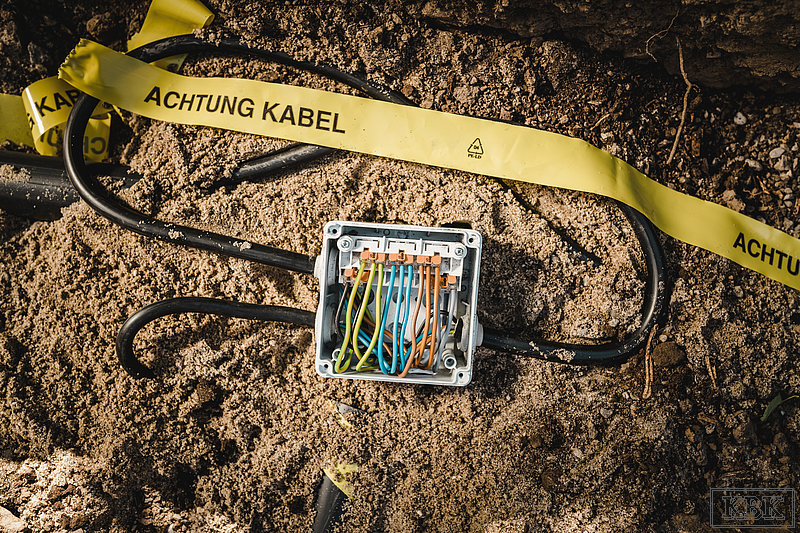

Способ применения:

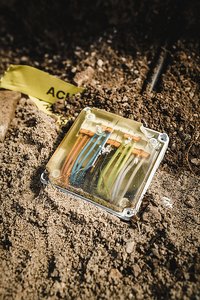

В коробку из пакета аккуратно заливается смола. В пакете находится 2 компонента разделенные перегородкой. Если убрать перегородку – эти компоненты смешаются. Смешивать нужно в течение 2-х минут. Затем нужно разрезать пакет и залить герметизирующую смолу через рожок. Ждать 150 минут пока смола не застынет.

Отверстие для заливки смолы должно быть открытым. Когда Вы заливаете смолу в коробку, воздух должен выходить, чтобы не образовывались пузыри.

В случае необходимости перекомутации, смола легко удаляется и заливается повторно.

Испытания:

испытания, проведенные по DIN EN 60529 показали: уровень герметичности IP 68. Abox XT выдержал 168 часов в воде на глубине 15 м;
испытания, проведенные по DIN VDE 0278-623 показали: вводные втулки выдерживают 0,6/1 кВ.
