Распределительные щиты Spelsberg – обзор продукции
Фирма Spelsberg, уже более 100 лет известная своей высококачественной продукцией, является солидным и надежным производителем электромонтажных изделий.
Читателей журнала мы познакомили уже со многими представителями изделий для самых разных применений. В данном материале предлагаем обзор распределительных щитов Spelsberg.
Серии распределительных щитов Spelsberg разнообразны, но общим для них является:
- высокий уровень герметичности;
- высокая механическая прочность
- высокая температурная устойчивость
- и, конечно, прекрасный дизайн!
Серия АК – модульные распределительные щиты
Степень защиты - IP 65
Материал –полистирол:
- рабочая температура -25ºС - +40ºС (t материала -40ºС - +70ºС);
- ударопрочность - IK 07, стойкость к растрескиванию;
- без галогенов;
- не поддерживает горение.
Основное применение:
- в жилых и административных зданиях
- на промышленных объектах
- отдельно стоящие, или в составе модульных конструкций вводно-распределительных щитов.
- в помещениях с высокой влажностью и загрязненностью (теплицы, оранжереи, автомойки, помещения для хранения зерна)
- в условиях механических нагрузок (мастерские, цеха, и прочие).
- под навесом на открытом воздухе, защищающем от УФИ (крытые перроны).
Все корпуса АК серии комплектуются необходимым набором дополнительных принадлежностей (входные втулки, элементы для пломбирования, наклейки, закрывающиеся планки и др. аксессуары)
Серия АК – это серия модульных распределительных щитов (рис.1), которая включает в себя:
- AK Kompakt и АКе- малые распределительные щиты для установки от 3 до 36 модулей
- АК- распределительные щиты для установки от 14 до 70 модулей
- АК Plus- распределительные щиты с увеличенным пространством
- AKL- Пустые корпуса для приборов
- AKZ- Корпуса для счетчиков
Все щиты комбинируются друг с другом:
- Дверцы могут крепиться как с левой, так и с правой стороны
- Набор замыкающих задвижек обеспечивает надежное запирание нескольких рядов одним замком
- Возможность пломбирования
Прозрачная дверца может закрываться на защелку, на ключ, а так же пломбироваться
Малые распределительные щиты AK Kompakt(рис.2)
Степень защиты - IP 65
- Возможность установки 3, 5, 9, 12, 24 модулей
- Быстрый монтаж благодаря заранее установленным уплотняющим мембранам
- Поставляются в комплекте с РЕ/N клеммой
Экономичные распределительные щиты АКе
Степень защиты - IP 55
- Возможность установки 3, 5, 9, 12, 24, 36, 48 модулей
- Щиты поставляются как с РЕ//N клеммой, так и без
- Метрические вводы расположены со всех сторон
- Дополнительно комплектуются ступенчатыми ниппельными вводами.
Серия АК Plus - серия модульных распределительных щитов (рис.3)с увеличенным пространством.
Степень защиты - IP 65
- Возможность установки от 14 до 56 модулей
- Дополнительное монтажное пространство (150 мм) со встроенной DIN рейкой, например, для установки клемм, что упрощает подключение щита по месту монтажа или штепсельных розеток и т.п.
- Благодаря возможности переворачивать корпус можно выбрать где будет использовано дополнительное монтажное пространство: над или под установленным оборудованием.
- Возможность комбинирования с другими корпусами серии АК.
Серия AKL - комбинируемые пустые корпуса (рис.4) для приборов.
- 4 типоразмера корпуса с двумя видами крышек (прозрачная и серая) различной высоты:
- 300*150*132 мм/300*150*210 мм
- 300*300*132 мм/300*300*210 мм
- 300*450*132 мм/300*450*210 мм
- 300*600*132 мм/300*600*210 мм
Серия AKZ Комбинируемые корпуса для счетчиков(рис.5)
- Для установки 1 и 3 фазных счетчиков
- С дополнительным пространством и DIN-рейкой
- 4 типоразмера:
- AKZ 2 – 300*300*210 мм
- AKZ 3 – 300*450*210 мм
- AKZ 400/401 – 300*600*210 мм
- AKZ 502 -300*750*210 мм
- С установленной крестовиной и винтами для счетчика
- Прозрачное окно с возможностью пломбирования
Серия АКi- модульные распределительные щиты
Серия предназначена для построения модульных изолированных распределительных устройств на токи до 250 А(рис.6).
Щиты серии АКiрассчитаны на применение в тяжелых условиях.
Основное применение:
- в производственных помещениях с вероятностью возникновения огня;
- в производственных помещениях с возможными механическими воздействиями;
- в производственных помещениях с большими перепадами температур (металлургия, котельные);
- на открытом воздухе (судостроение);
- на улицах и площадях, стройплощадках.
Материал – поликарбонат, армированный стекловолокном:
- рабочая температура -35ºС - +60ºС(t материала -35ºС - +120ºС);
- высокая ударопрочность;
- стойкий к механическим воздействиям (IK08);
- устойчивый к ультрафиолетовому излучению и атмосферным воздействиям;
- трудновоспламеняемый - не поддерживающий горение;
- без галогенов.
Конструктивные особенности аналогичны АК серии.
Специальная компьютерная программа для конструкторов позволяет быстро найти оптимальный вариант для комбинирования. Также, корпуса серии Акідопускают пломбировку и комплектуются набором дополнительных принадлежностей.
Серия АКі помимо щитов, аналогичных серии АК, включает в себя щиты, с установленными внутри приборами и сборными шинами на 250А.Серия щитов Акі включает в себя:
- АКі-S – корпуса с держателем для установки предохранителей NH00, NH1 (рис.7)
- АКі-T –корпуса c 3-ех полюсными разъединителями для установки предохранителей NH00, NH1 (рис.8)
- АКі-ТЕ – корпуса с 3-ех полюсными отделителями нагрузки (рис.9)
- АКі-LE –корпуса с 3-ех полюсными силовыми выключателями (рис.10)
- АКі-Si – корпуса со сборными шинами (рис.11)
- АКі-SS – корпуса с держателями для установки NH предохранителей на сборных шинах. (рис.12)
- АКі-SТ – корпуса с выключателями нагрузки с NH предохранителями для установки на сборные 5-ти полюсные шины (рис.13)
- АКі-SК – корпусадля установки Neozed-предохранителей на сборные шины, оснащенные выключателями нагрузки с NH предохранителями (рис.14).
- АКі-SN – корпуса для установки Neozed-предохранителей на сборные шины (рис.15).
- АКі-R-корпуса с клеммными рядами (рис.16)
- АКі-STV-L, АКіSTV-S, АКі-STV-M, АКіSTV-K- распределительные щиты или корпуса со штепсельными розетками (рис.17).
Рис.7 Рис.8 Рис.9 Рис.10
Рис.11 Рис.12 Рис.13
|

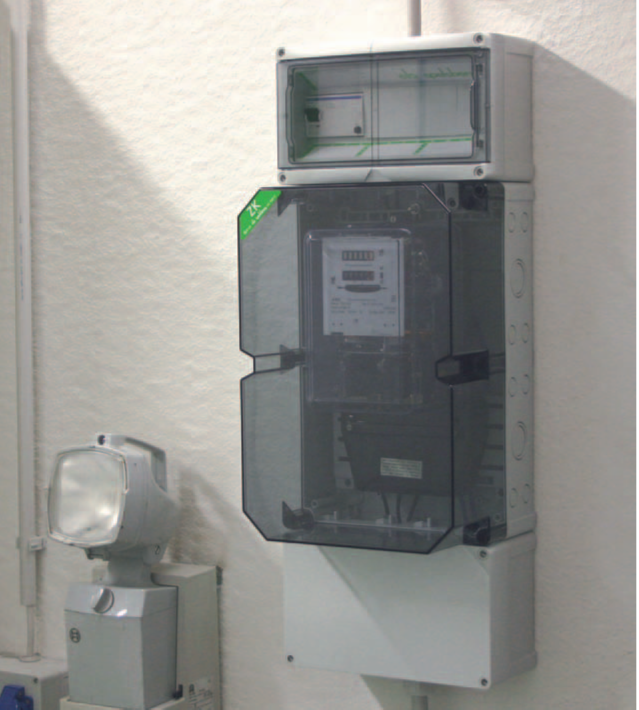

Серия ZKi-Kompakt- собранные корпуса вводного щитка для установки счетчика (рис.18) ивводного автомата.
Степень защитыIP 65/ IP 54
Материал - армированный стекловолокном поликарбонат:
- рабочая температура -35ºС - +60ºС(t материала -35ºС - +120ºС);
- ударопрочность- IK08;
- устойчивость к УФИ и атмосферным воздействиям.
Обращаем Ваше внимание на то, что продукция прошла все испытания в лабораториях соответствующих органов и сертифицирована в Украинес оценкой системы качества до 2012 года!
По всем вопросам и за консультациями обращайтесь к нашим партнерам или к нам. Благодаря постоянному совершенствованию системы обслуживания клиентов, для Вас гарантирован высокий сервис, техническая и коммерческая поддержка.
Рады быть Вам полезными!
