PIR-ДАТЧИКИ – УМНОЕ, КОМФОРТНОЕ И БЕРЕЖЛИВОЕ ОСВЕЩЕНИЕ

Многие государственные предприятия и коммерческие структуры работают сегодня по гибкому графику. Такой график ставит высокие требования к эксплутационной надежности и гибкости оборудования, частью которого является электроосвещение

Разнообразные и многочисленные требования к управлению освещением можно реализовать, например, с применением датчиков присутствия немецкой фирмы Theben-HTS. Фирма выпускает более 20 изделий, которые можно разбить на три серии:Present-Light, Compactи ECO-IR.

Рассмотрим пример освещения спортзала cиспользованием датчиков класса «highend» типа ECO-IR.

Catalogue-HTS_D

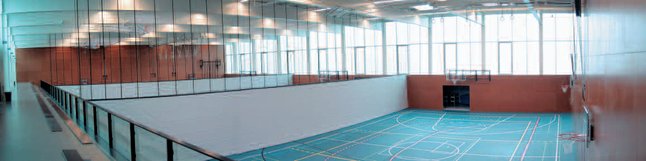

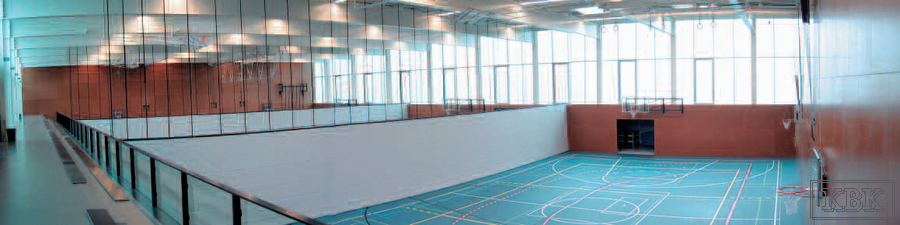

Исходные данные: зал, общей площадью 45х27 м разбит перегородками на три части по 27х15 м, которые оборудованы для занятий различными видами спорта, например: волейболом, баскетболом или теннисом. По желанию, могут использоваться одна или несколько частей, а также, весь зал целиком, например – для проведения выставки. Кроме того, предусматривается работа в дневное и вечернее время, а также – в выходные дни.

В соответствии с этим, освещение должно быть выполнено для отдельных частей и всего зала в целом.

3В качестве источников света применяются люминесцентные лампы с электронной пускорегулирующей аппаратурой (ЭПРА), а большая площадь остекления позволяет максимально использовать дневной свет.

Исходя из этих условий выбран из серии ECO-IR датчик ECO-IR360 СNT. Это датчик потолочного монтажа с 360º обзором. Измеряя уровень освещенности естественного света, он не предназначен для работы с лампами накаливания, а только с люминесцентными. Кроме того, встроенная схема подавления пусковых токов, возникающих при работе с ЭПРА, увеличивает срок службы оборудования.

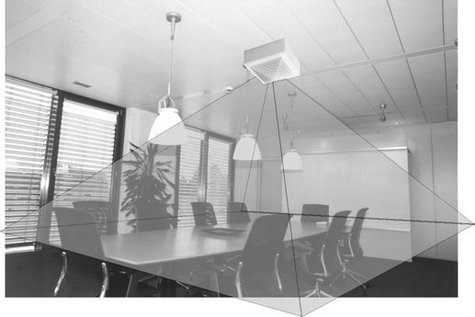

HTS1103015504Зона контроля датчика – квадратной формы, что облегчает подгонку к геометрии зала. При высоте потолка 8 м, она представляет собой квадрат со стороной 16 м. Даже при такой высоте установки, высокая чувствительность позволяет регистрировать малейшие движения. Так как перегородки выполнены из непрозрачногоматериаласнизу, и изпрозрачного начиная с высоты 4,5 м, зоны контроля датчиков соседних частей зала накладываться не будут, что исключит ложные срабатывания.



9Для каждой из частей зала применены 2 датчика ECO-IR 360 СNT, включенные параллельно по схеме «Master-Slave». При этом, измерение освещенности и включение нагрузки производит Master. Slave нужен только для определения присутствия людей.

Так как освещение каждой из трех частей зала должно работать автономно, необходимо перейти в так называемый полуавтоматический режим работы. Для этого, DIP переключатель датчика переводят в положение «Man».

В этом режиме освещение включается вручную от кнопки или выключателя (выбор DIP переключателем), а выключается автоматически при достаточной освещенности или отсутствии посетителей. При желании, освещение можно выключить и вручную, например, при демонстрации учебного фильма.

9070532_QuickSet plus_72dpiВ служебных помещениях, гардеробе, проходах, туалетах применяется автоматический режим. Как только человек попадает в зону контроля датчика, свет автоматически включится. Второй контакт управляет работой вентиляции, открывая соответствующую заслонку воздуховода.

При эксплуатации датчика, зачастую возникает необходимость в корректировке установленных значений. Идеальным инструментом для этих целейслужит пульт дистанционного управления QuickSetplus.

Все установки можно удобно считывать с дисплея и при необходимости изменять их. Нажатием кнопки они переносятся на датчик, что при 8-ми метровой высоте монтажа очень удобно.

В заключение отметим, что датчик ECO-IR 360º СNT не только обладает высоким умением приспосабливаться к различным техническим требованиям, но и имеет эстетичный вид.

С монтажным комплектом QuickFix возможна скрытая установка (заподлицо). Квадратная облицовка комплекта гармонирует с прямыми линиями бетонных конструкций, а защитная сетка QuickSafe оградит датчик от удара мячом.

Более детально ознакомиться с технологией работы датчиков присутствия Вы можете на нашем сайте, Также, в ассортименте, имеется исполнение датчиков присутствия в стандартахEIB/KNX и LON.

Более детально ознакомиться с технологией работы PIR-датчиков, увидеть сравнительные характеристики серий, характеристики и внешний вид приборов, можно на нашем сайте – www.kvk-electro.com.ua в разделе датчиков присутствия.

За консультациями Вы можете обратиться к нам или к нашим партнерам в удобном Вам городе.
