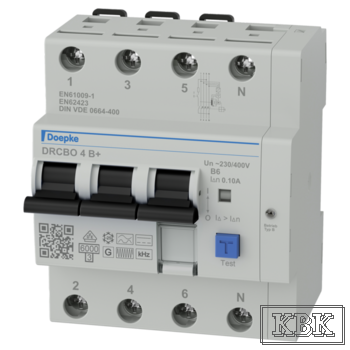

DRCBO 4 B06/0,10/3N-B+ - дифавтомат In 06 А

ПЗВ із вбудованим захистом від перевантаження за струмом, B+ характеристика з короткочасною затримкою.

Комбінації RCBO поєднують пристрій захисного відключення (ПЗВ) та мініатюрний автоматичний вимикач в одному пристрої (RCBO). Вони захищають людей від залишкових струмів, а системи - від короткого замикання та перевантаження. Вимикачі серії DRCBO 4 мають номінальну комутаційну потужність 6 кА. Окремі віконця дозволяють одразу бачити поточні стани.

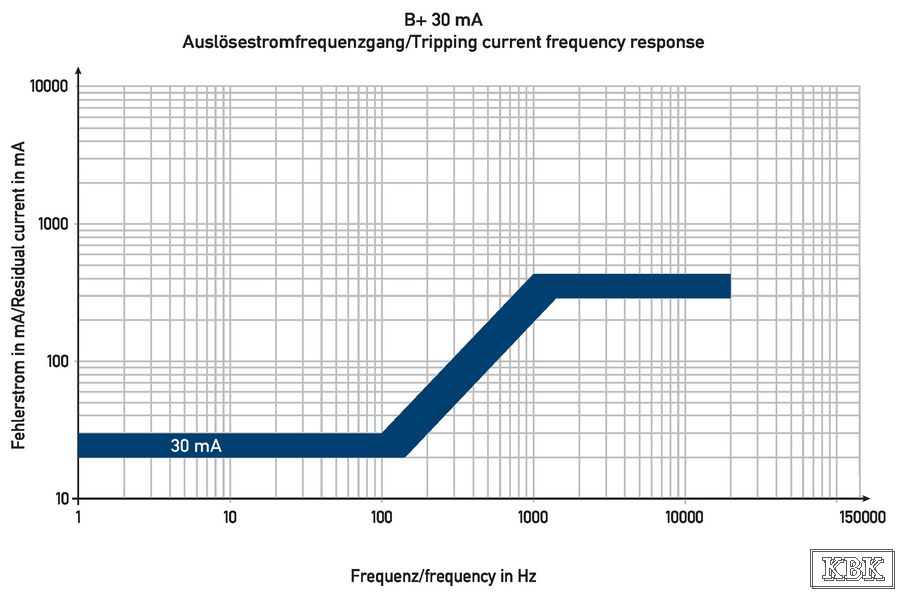

Вимикачі типу B+ є чутливими до змінного та постійного струму. Вони захищають від пульсуючих та змінних струмів витоку, струмів витоку зі змішаними частотами та плавних струмів витоку постійного струму на частотах до 20000 Гц.

Необхідна для цього робоча напруга береться від мережі. Правильне живлення забезпечується, коли напруга між мережевими провідниками становить ≥ 50 В. Пульсуючий та залишковий струми перемінного струму виявляються незалежно від напруги мережі. Вимикачі з характеристикою відключення B є стандартним захистом для ланцюгів освітлення та розеток. Стандартні вимикачі призначені для електричних ланцюгів з номінальною напругою 230 В або 400 В і номінальною частотою 50 Гц.

Властивості:

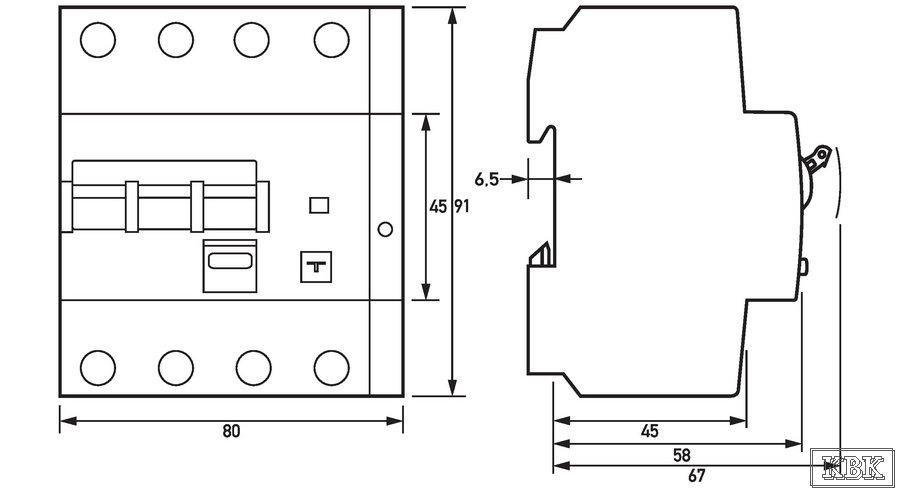

Чутливий до струмів витоку змінного та постійного струму з частотами від 0 Гц (плавний постійний струм) до 20000 Гц, спрацьовування незалежного від напруги мережі, коли виникають струми витоку типу А. Компактна конструкція для всіх номінальних струмів, індикатор положення перемикача, окрема індикація причини спрацювання - важіль посередині, затискачі розвантаження натягу та широким діапазоном поперечного перерізу клем для підключення шин та дротів з обох боків, область маркування. Монтаж на звичайні 35мм DIN-рейки, нейтральний дріт праворуч.

Доповнення:

Захист ланцюгів у комерційних та промислових установках з системами TT, TN-S та TN-CS, де обладнання силової електроніки використовується без гальванічної ізоляції від мережі, наприклад, перетворювачі частоти, імпульсні джерела живлення, високочастотні перетворювачі, фотоелектричні установки та UPS з перетворювачами частоти без трансформаторів, варто використовувати RCBO типу B+ та B NK там де є вимога захисту від пожежі

Придатні для використання в мережах змінного струму 50 Гц, RCBO також доступні для інших частот за запитом, не призначені для використання в мережах постійного струму або на вихідній стороні керованого електричного обладнання, такого як перетворювачі частоти
