DFS 6 040-4/0,03-B SK NU захист від перенапруги від обриву нульового провідника, In 040А, тип B SK

Автоматичні вимикачі захисного відключення (RCCB) типу B чутливі до всіх типів струмів. Серія SK гарантує надійний захист з максимальною доступністю системи. Завдяки низькій чутливості до струмів захисного відключення високої частоти, наші автоматичні вимикачі SK ідеально підходять для використання на об'єктах, які не потребують пожежного захисту. Завдяки функції контролю мережі, автоматичні вимикачі NU також спрацьовують у разі вхідних несправностей мережі, таких як обрив нульового провідника. Це забезпечує надійний захист електрообладнання від пошкодження перенапругою.

Області застосування:

Комерційні та промислові установки з системами TN-S, TT та TN-CS, в яких використовується силова електроніка без гальванічної розв'язки, така як перетворювачі частоти, імпульсні джерела живлення, високочастотні перетворювачі, фотоелектричні системи та системи ДБЖ з безтрансформаторними інверторами.

Висока стійкість до робочих струмів витоку та струмів короткого замикання на частотах від 1 кГц, чутливість до всіх струмів короткого замикання з частотами та змішаними частотами від 0 Гц (плавний постійний струм) до 150 кГц, незалежне від напруги мережі відключення для струмів короткого замикання типу А, залежне від напруги виявлення плавних струмів короткого замикання постійного струму та струмів короткого замикання змінного струму з частотами, відмінними від 50/60 Гц, повна функціональність з напругою мережі від щонайменше 50 В змінного струму на будь-яких двох активних провідниках, компактна конструкція для всіх номінальних струмів, висока стійкість до коротких замикань, двоярусні клеми з обох боків для підключення провідників великого перерізу та шин, індикатор положення перемикання, оглядове вікно для маркування, багатофункціональний тумблер з трьома положеннями: "увімкнено", "вимкнено", "вимкнено у нейтральному положенні".

Монтаж: Швидке кріплення на монтажну рейку, положення установки будь-яке, напрямок подачі будь-який.

Придатний для використання в мережах змінного струму 50 Гц, ПЗВ для інших частот доступні на запит. Не призначений для використання в мережах постійного струму або на виході керованого електрообладнання, такого як перетворювачі частоти.

Харакетристики:

• Серія DFS 6 B SK NU
• Кількість полюсів: 4
• Тип захисту від струму нульового виходу: B
• Тип характеристики спрацьовування: SK
• Номінальний струм (змінний): 40 A
• Номінальний струм нульового виходу IΔn: 0,03 A
• Короткочасна затримка спрацьовування: так
• Селективний: ні Мінімальний діапазон робочої напруги випробувального обладнання: 250 V
• Максимальний діапазон робочої напруги випробувального обладнання: 440 В
• Мінімальна робоча напруга (робота типу A/AC): 0 В AC
• Мінімальна робоча напруга (робота типу B): 50 В AC
• Час спрацьовування 10 мс

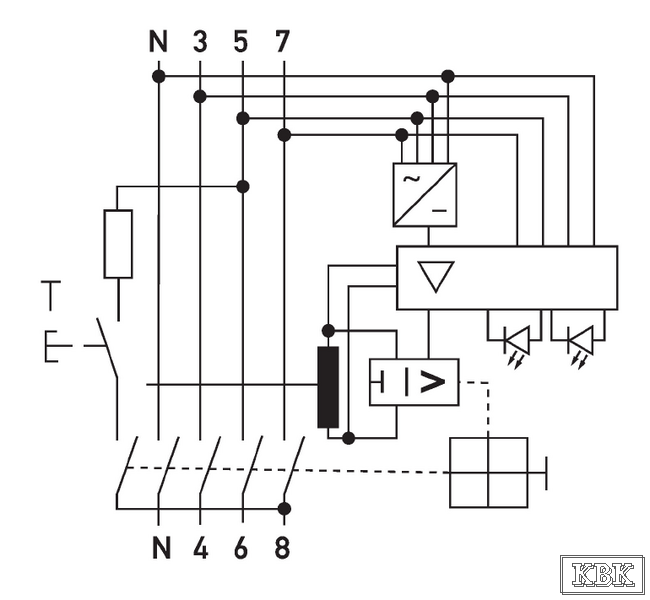

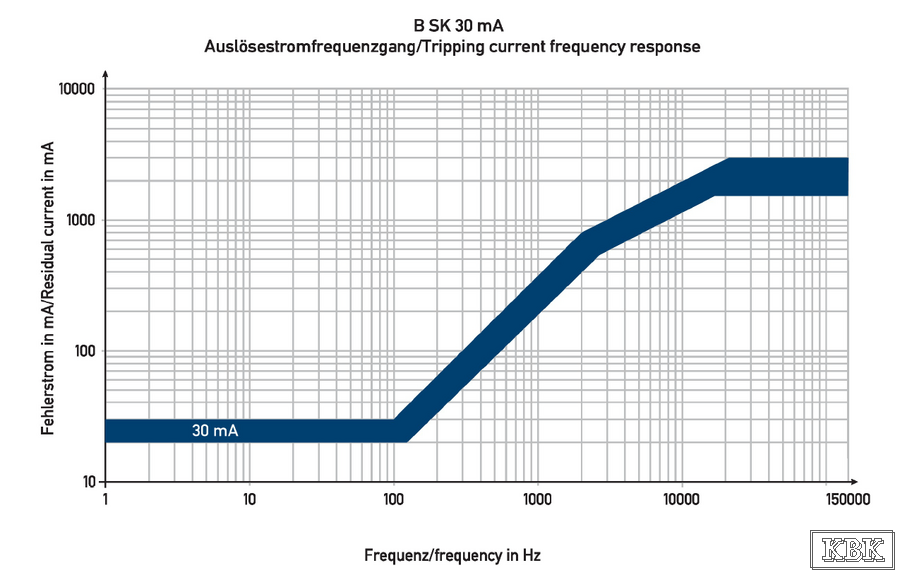

• Частота спрацьовування 0 Гц ... 150 кГц
• Максимальний час спрацьовування 1 · IΔn: ≤ 300 мс; 5 · IΔn: ≤ 40 мс
• Індикатори: Індикатор положення перемикача, активних провідників, індикатор несправності мережі, режим роботи
• Елементи керування: Тумблер, кнопка перевірки струму захисного відключення
• Виявлення несправності мережі: Обрив фази, розрив нульового провідника, зміна місця з'єднання провідників L та N
• Функції захисту: Захист від струму захисного відключення
• Контроль напруги захисного відключення
• Номінальна напруга захисного відключення: 20 В
• Максимальний час спрацьовування для напруги захисного відключення ≥ 50 В: 150 мс
• Час спрацьовування: 70 мс
• Межа спрацьовування для перекосу напруги: 5% ... 10%
• Споживана потужність: макс. 3 Вт
• Коло навантаження
• Конструкція: Контакт відключення навантаження
• Мінімальна відстань між контактами: 4 мм
• Номінальна напруга (АС): 230 В, 400 В
• Номінальний струм (DC): 40 А
• Номінальний струм короткого замикання: 10 кА
• Стійкість до імпульсного струму: 3 кА
• Максимальна номінальна відключаюча здатність: 500 А
• Номінальна напруга ізоляції: 400 В
• Номінальна імпульсна витримувана напруга 4 кВ
• Номінальна частота 50 Гц
• Втрати на охолодження на провідник 1,2 Вт Термовий запобіжник OCPD 40 А
• Запобіжник короткого замикання SCPD 100 А
• Тип запобіжника gG
• Витримувана напруга I²t 48 кА²с
• Витримувана динамічна напруга струму Ip 6 кА
• Гвинтові клеми зверху та знизу (ланцюг навантаження). Розташування нульового провідника ліворуч
• Захист від дотику згідно з DGUV V3, VDE 0660-514, безпечний для пальців та тильної сторони долоні
• Максимальна кількість провідників на клему: 2 (з провідниками однакового типу та поперечного перерізу)
• Поперечний переріз підключення одножильного провідника: 1 провідник: 1,5 мм² ... 50 мм²; 2 провідники: 1,5 мм² ... 16 мм²
• Поперечний переріз підключення багатожильного провідника: 1 провідник: 1,5 мм² ... 50 мм²; 2 провідники: 1,5 мм² ... 16 мм²
• Поперечний переріз підключення багатожильного провідника: 1 провідник: 1,5 мм² ... 50 мм²; 2-провідний: 1,5 мм² ... 16 мм²
• Поперечний переріз з'єднання AWG, одножильний: 15 ... 1
• Поперечний переріз з'єднання AWG, багатожильний: 15 ... 1
• Поперечний переріз з'єднання AWG, тонкожильний: 15 ... 1
• Поперечний переріз з'єднання AWG, тонкожильний з AEH: 15 ... 1
• Момент затягування: 2,5 Нм ... 3 Нм

Загальні дані

• Робоче положення: будь-яке
• Максимальна робоча висота над рівнем моря: 2000 м
• Механічний термін служби: мін. 5000 циклів перемикання
• Електричний термін служби: мін. 2000 циклів перемикання
• Умови навколишнього середовища: нормальні умови навколишнього середовища
• Температура зберігання: -40 °C ... 70 °C
• Температура навколишнього середовища: -25 °C ... 40 °C
• Кліматостійкість згідно з DIN IEC 60068-2-30: вологе тепло / циклічне (25 °C / 55 °C; 93 % / 97 % відносної вологості)
• Ударостійкість 20 g / тривалість 20 мс
• Вібростійкість > 5 g (f ≤ 80 Гц, тривалість > 30 хв.)
• Тип кріплення: DIN-рейка (35 мм)
• Матеріал корпусу: Термопластик
• Клас захисту: IP20 (у встановленні: IP40)
• Можливість опломбування: Так

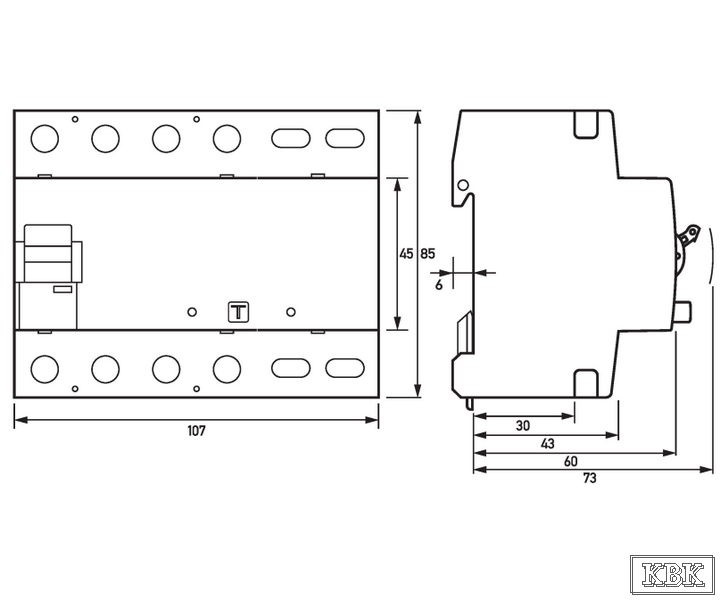

• Ширина: 108 мм
• Висота: 85 мм
• Глибина: 75 мм
• Глибина монтажу: 69 мм
• Ширина в модульних блоках: 6
• Вага: 0,61 кг
