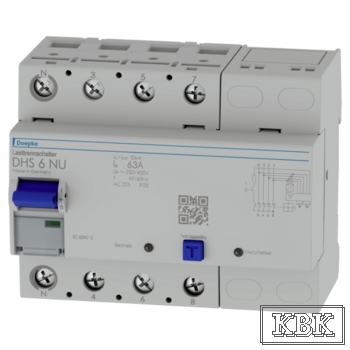

DHS 6-063 NU вимикач навантаження, In 063 А, 4 н.з.контакти, захист від перенапруги від обриву нульового провідника

Вимикачі навантаження, також відомі як головні вимикачі, здатні повністю відключати електрообладнання або компоненти системи від мережі для проведення технічного обслуговування, навіть під навантаженням або перевантаженням. Ізоляційні відстані між полюсами, а також між входом і виходом, мають вирішальне значення для безпечного відключення. Для цього головні вимикачі є обов'язковими в деяких комунальних зонах відповідно до технічних умов підключення (TAB). Пристрої серії DHS 6 - це чотириполюсні вимикачі навантаження, де нейтральний контакт вмикається до та вимикається після. Їхня конструкція дозволяє їм бездоганно поєднуватися з зовнішнім виглядом автоматичних вимикачів захисного відключення (RCCB). Завдяки функції контролю мережі, наші вимикачі NU також спрацьовують у разі несправностей вхідної мережі, таких як обрив нульового провідника. Це забезпечує надійний захист електричних навантажень від пошкодження внаслідок перенапруги..

Висока стійкість до короткого замикання та висока комутаційна здатність, двоярусні клеми з обох боків для провідників великого перерізу та шин, індикатор положення перемикання

Швидкий монтаж на монтажну рейку, положення встановлення довільне

Особливо підходить для використання в головних розподільних щитах у розгалужених системах електропостачання, наприклад, для кемпінгів, пристаней для яхт, садів, виставкових майданчиків тощо.

Примітки:

Відповідно до EN 60947-3, вимикачі навантаження, роз'єднувачі та вимикачі навантаження використовуються як головні вимикачі на практиці. Вимикач навантаження повинен вмикати струми, проводити їх та вимикати за робочих умов у колі (включаючи визначене робоче перевантаження). У вимкненому положенні функція ізоляції не потрібна. Тому вимикач навантаження не підходить для безпечної ізоляції, як це визначено міжнародними стандартами монтажу. Роз'єднувачі повинні відповідати відповідним вимогам до ізоляції у вимкненому положенні, але під час роботи потрібно перемикати лише незначні струми. Вимикач навантаження поєднує обидві функції, що робить його універсально застосовним для безпечної ізоляції електроустановок.

Технічні дані:

• Елементи індикації: Індикатор положення перемикача, активні провідники, індикатор несправності мережі, керування
• Елементи керування: Тумблер, кнопка перевірки струму залишку
• Виявлення несправності мережі: Обрив фази, розрив нульового провідника, переплутані фазний/нульовий провідники
• Функції захисту: Захист від струму залишку

Контроль напруги залишку

• Номінальна напруга залишку: 20 В
• Максимальний час спрацьовування для напруги замикання ≥ 50 В: 150 мс
• Час неспрацьовування: 70 мс
• Межа спрацьовування для перекосу напруги: 5% ... 10%
• Споживана потужність: макс. 3 Вт

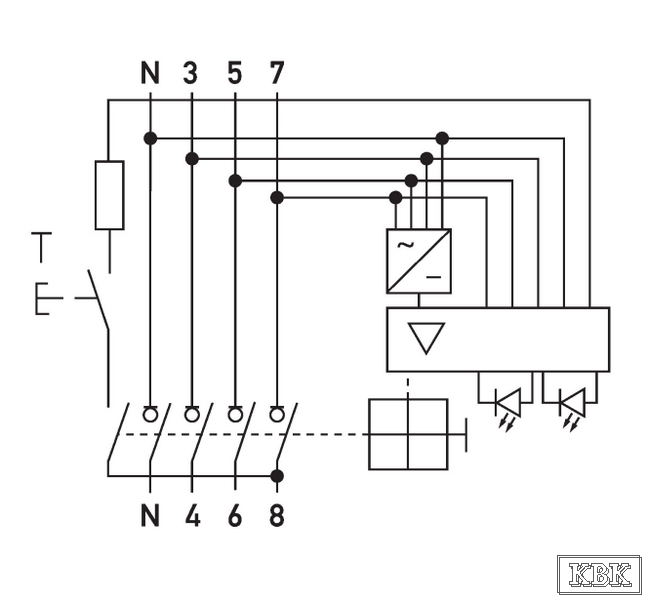

Коло навантаження

• Конструкція: Контакт відключення навантаження
• Кількість полюсів (всього): 4
• Номінальна напруга (AC): 230 В, 400 В
• Номінальний струм (AC): 63 А
• Номінальний струм короткого замикання 10 кА
• Максимальна номінальна відключаюча здатність: 10 кА
• Номінальна напруга ізоляції: 400 В
• Номінальна імпульсна витримувана напруга: 4 кВ
• Номінальна частота 50 Гц, 60 Гц
• Дозволена категорія(ї) використання: AC-22a
• Втрати потужності на провідник 3,1 Вт
• Термовий запобіжник OCPD 63 A
• Запобіжник короткого замикання SCPD 100 A
• Тип запобіжника gG
• Розташування нульового провідника ліворуч
• Захист від дотику згідно з DGUV V3, VDE 0660-514, безпечний для пальців та тильної сторони долоні
• Максимальна кількість провідників на клему: 2 (з провідниками однакового типу та поперечного перерізу)
• Поперечний переріз підключення одножильного провідника: 1,5 мм² ... 50 мм²; 2 провідники: 1,5 мм² ... 16 мм²
• Поперечний переріз підключення багатожильного провідника: 1,5 мм² ... 35 мм²; 2 провідники: 1,5 мм² ... 16 мм²
• Поперечний переріз підключення багатожильного провідника: 1,5 мм² ... 50 мм²; 2-провідний: 1,5 мм² ... 16 мм²
• Поперечний переріз з'єднання AWG, одножильний 15 ... 1
• Поперечний переріз з'єднання AWG, багатожильний 15 ... 1
• Поперечний переріз з'єднання AWG, тонкожильний 15 ... 1
• Момент затягування 2,5 Нм ... 3 Нм

Загальні характеристики

• Максимальна робоча висота над рівнем моря 2000 м
• Механічний термін служби мін. 5000 циклів перемикання
• Електричний термін служби мін. 2000 циклів перемикання
• Умови навколишнього середовища: Атмосфера: нормальні умови навколишнього середовища
• Температура зберігання -40 °C ... 70 °C
• Температура навколишнього середовища -25 °C ... 40 °C
• Кліматостійкість згідно з IEC 60068-2-30: вологе тепло, циклічне (25°C/55°C; 93°/97° відносної вологості, 28 циклів)
• Тип обладнання: Корпус для монтажу в розподільчий щит
• Тип кріплення: Монтажна рейка (35 мм)
• Матеріал корпусу: Термопластик
• Клас захисту: IP20
• Будівельні норми/стандарти: EN 60947-3
• Можливість опломбування: Так
• Ширина: 108 мм
• Висота: 85 мм
• Глибина: 75 мм
• Глибина монтажу: 69 мм
• Ширина в модульних блоках: 6
• Вага: 0,61 кг
