Автом.вимикачі з тепловим та електромаг.розчіплювачем, тип А, DFL8 ...4/0,03-A

  • Автом.вимикачі з тепловим та електромаг.розчіплювачем, тип А, DFL8 ...4/0,03-A

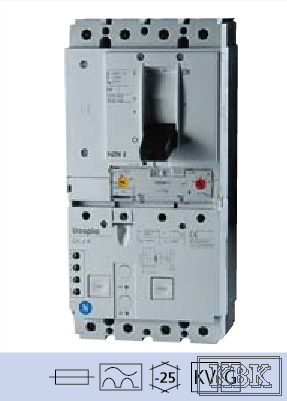

Чотирьохполюсний (3+N), трифазний (400/690 В) автоматичний вимикач з тепловим і електромагнітним розчеплювачами максимального струму, а також - з незалежним від напруги живлення розчіплювачем струму витоку типу А. Фіксований номінальний струм витоку 0,03 А

Захист запобіжника 250 А
Тип запобіжника gL
Термін служби механічних частин мін.2000 циклів
Термін служби електропровідних частин мін.2000 циклів
Тип спрацьовування A
Стійкість до струмів к.з. 85 кА при 240 В AC; 50 кА при 400/415 В AC; 35 кА при 440 В AC; 25 кА при 525 В AC; 5 кА при 690 В AC кА
Стійкість до імпульсних струмів 5 кА
Стійкість до імпульсних напруг 8 кВ
Встановлення селективності ні
Номінальний струм витоку (I∆n) 0,03 А
Робоча частота 50 Гц
Напруга 400/690
Робоча напруга 690 ±10% В
Робоча напруга тестової кнопки 280 В… 690 В АС
Монтаж настінний
Кіл-ть полюсів 3+N
Коефіцієнт розчіплювача струму перевантаження 0,8 … 1
Коефіцієнт розчіплювача струму к.з. 6 … 10
Розмір Ш 140 мм × В 291 мм × Г 103 мм мм
Рівень захисту IP 20 (з фронтального боку - IP 40)
Вібростійкість > 1,0 г (f = 2 - 100 Гц)
Ударостійкість 20 г / 20 мс
Мін. t° навколишнього середовища -25 °C
Макс. t° навколишнього середовища +70 °C
dp09164781 ₴ 0,00
Повна назва, тип виробу DFL8 100-4/0,03-A
Номінальний струм 100 А
Кіл-ть фаз 3
dp09174781 ₴ 0,00
Повна назва, тип виробу DFL8 125-4/0,03-A
Номінальний струм 125 А
Кіл-ть фаз 3
dp09184781 ₴ 96,00
Повна назва, тип виробу DFL8 160-4/0,03-A
Номінальний струм 160 А
Кіл-ть фаз 3
dp09204781 ₴ 96,00
Повна назва, тип виробу DFL8 200-4/0,03-A
Номінальний струм 200 А
Кіл-ть фаз 3
dp09214781 ₴ 192,00
Повна назва, тип виробу DFL8 250-4/0,03-A
Номінальний струм 250 А
Кіл-ть фаз 3

Тип A



Чотирьохполюсні (3+N), трифазні (400/690 В) автоматичні вимикачі з тепловим та електромагнітним розчіплювачем максимального струму, а також – з незалежним від напруги живлення розчіплювачем струму витоку типу А.

Забезпечують захист електрообладнання та кабельних ліній від перевантаження та короткого замикання, а також, захист людей від ураження електричним струмом навіть у тому випадку, якщо тільки один активний провідник знаходиться під напругою та має коротке замикання на землю.

Стійкість до імпульсних струмів 5 кА виключає хибні спрацьовування при атмосферних та комутаційних перенапругах. Монтаж на пластину.

DFL 8 A: Фіксований номінальний струм витоку 0,03 А

DFL 8 A X: Індивідуально встановлюються:

  • номінальний струм витоку: 0,3 – 0,5 – 1,0 – 3,0 А
  • час затримки спрацьовування: 60 – 150 – 300 – 450 мс.
    • Цим досягається селективність спрацьовування при каскадних схемах електропостачання.

Ціни, що дорівнюють "0" - за запитом.
