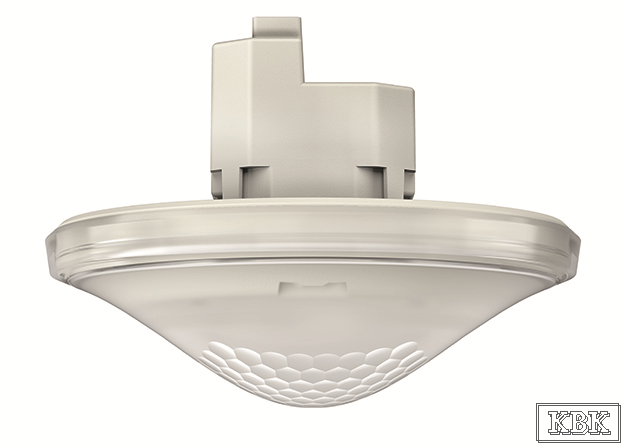

thePrema S360-101 UP - Датчик присутності, 5х5м/7х7м, 2 кан.
Пасивний інфрачервоний датчик присутності для монтажу у стелю.
• Квадратна 360-градусна зона контролю (до 64 м²) для простого безпомилкового проектування.
• Автоматичне керування освітленням та ОВК у залежності від присутності та освітлення.
• Вимірювання змішаної освітленості для керування люмінесцентними, галогенними, світлодіодними лампами та лампами розжарювання.
• Канал А «Освітлення»: релейний, 230 В
• Автоматичний або напівавтоматичний режим.
• Поріг спрацьовування, що встановлюється за освітленістю, Teach-in функція.
• Затримка вимкнення, що самонавчається.
• Скорочення затримки вимкнення при короткочасній присутності.
• Автоматичне розпізнавання «кнопка/вимикач» ручного керування.

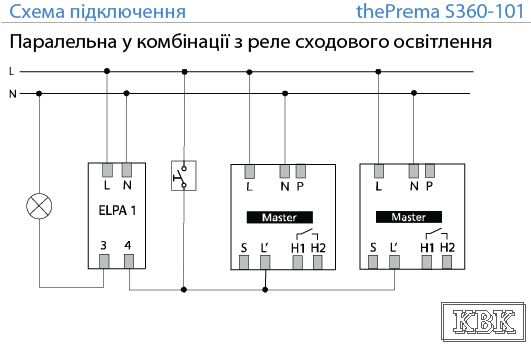

• Функція «Імпульс» для сумісної роботи з реле сходового освітлення.
• Канал Н «Присутність»: релейний, без потенціалу.
• Затримки увімкнення та вимкнення, що встановлюються.
• Режим «Контроль приміщення».
• Заводські налаштування для швидкого пуску в експлуатацію.
• Спрощене встановлення режиму енергозбереження за допомогою нової «eco plus» функції.
• Режим «Test» для перевірки зони контролю.

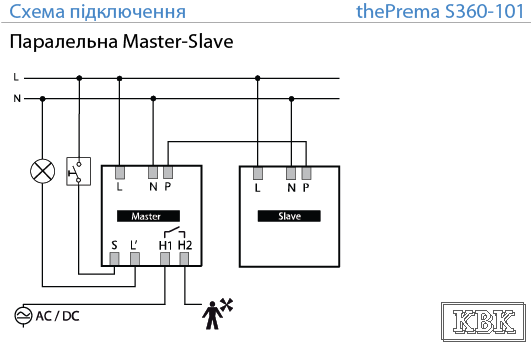

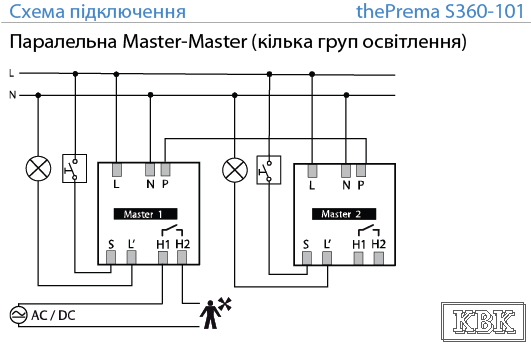

• Розширення зони контролю паралельним увімкненням (максимум 10) датчиків за схемами «Master-Master» або «Master-Slave».

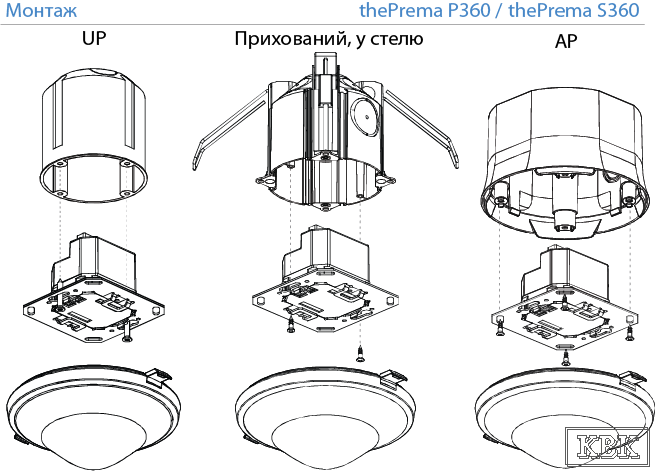

• Прихований монтаж у стелю у UP-коробку.
• Монтаж у стелю на поверхню за допомогою AP-рамки.
• Пульти дистанційного керування (опції): для користувачів: theSenda S, для сервісних служб: SendoPro
| Кількість каналів | 2 | |
| Характеристика входів | 1 - Освітлення, 1 - Присутність | |
| Кут контролю | По горизоналі - 360º, во вертикалі - 120º. | |
| Зона контролю | Радіус дії: при h=2,0 м - 3х3 м (що сидять), 4,5х4,5 (що йдуть); при h=2,5 м - 4х4 м (що сидять), 6,0х6,0 (що йдуть); при h=3,0 м - 5х5 м (що сидять), 7,0х7,0 (що йдуть); при h=3,5 м - 8,0х8,0 (що йдуть) | |
| Рівень освітленості | 5 - 3000 Люкс | |
| Паралельне з'єднання | + | |
| Комутація у нулі синусоїди | + | |
| Переріз провідника/кабелю | макс. 2х2,5 мм² мм² | |
| Рекомендоване мінімальне навантаження | 0,5 мВ/10 мВ | |
| Канал "Освітлення" | Реле 230 В/10 А, µ-контакт. Комутаційна здатність: cos φ = 1 (лампи розжарювання) - 2300 Вт; cos φ = 0,5 (люмінісцентні лампи) - 1500 В; світлодіодні лампи - див.дані виробника відносно cos φ | |
| Канал "Присутність" | Реле, сухий контакт. Максимальна напруга - 220 В DC/230 В АС. Максимальна комутаційна здатність - 50 Вт/50 ВА (макс. 2 А) | |
| Затримка спрацьовування | Затримка вимкнення каналу "Освітлення" - 10 с - 60 хв.; затримка вимкнення каналу "Присутність" - 10 с - 120 хв.; затримка увімкнення каналу "Присутність" - 0 с - 10 хв. (контроль приміщення) | |
| Значення макс.пускового струму (норамативне) | 400 А/200 µс | |
| Потужність ламп розжарювання (макс.) | (cos φ = 1) 2300 Вт Вт | |
| Потужність галогенних ламп (макс.) | + | |
| Потужність люмінісцентних ламп (макс.) | (cos φ = 0,5) 1500 В Вт | |
| Потужність світлодіодних ламп що регулюються (макс.) | див.дані виробника відносно cos φ Вт | |
| Максимальна кількість ЕПРА | Т5/Т8: 16х54/58 Вт, 24х35/36 Вт, 8х2х54/58 Вт, 12х2х35/36 Вт | |
| Ручне керування | + | |
| Дистанційне керування | + | |
| Клас захисту | Пристрій відповідає вимогам директив 2004/108/EG за електромагнітною сумісніцстю, а також – 2006/95/EG для низковольтних пристроїв | |
| Споживча потужність | близько 0,5 Вт ВА | |
| Частота | 50 Гц | |
| Напруга | 230 В АС ±10% | |
| Тип освітлення, що вимірюється | змішане, за місцем (spot) | |
| Монтаж | врізний / накладний / у підвісну стелю | |
| Висота встановлення | Рекомендована висота встановлення - 2,0 - 3,0 м. Мінімальна висота встановлення - 1,7 м | |
| Клеми | гвинтові клеми мм² | |
| Рівень захисту | IP40 (у змонтованому стані) | |
| Мін. t° навколишнього середовища | 0ºС °C | |
| Макс. t° навколишнього середовища | +55ºС °C | |
| Додаткове обладнання (на замовлення) | Рамка для настінного (AP) монтажу 110 А (Арт.907 0 912), Пульт ДУ SendoPro 868-A (Арт.907 0 675), Монтажна коробка для підвісної стелі 73 А (Арт.907 0 917), Пульт ДУ theSenda S (Арт.907 0 911), Пульт ДУ theSenda P (Арт.907 0 910) | |
| Розмір UP-коробки | 1; Ø55 мм (NIS, PMI) |
| th 2070605 | € 231,97 |
| Тип | thePrema S360-101 UP WH | |
| Кольорове кодування | білий | |
| Початок виробництва | Жовтень, 2013 | |
| Аналог | compact office (2010000) |
| th 2070606 | € 243,58 |

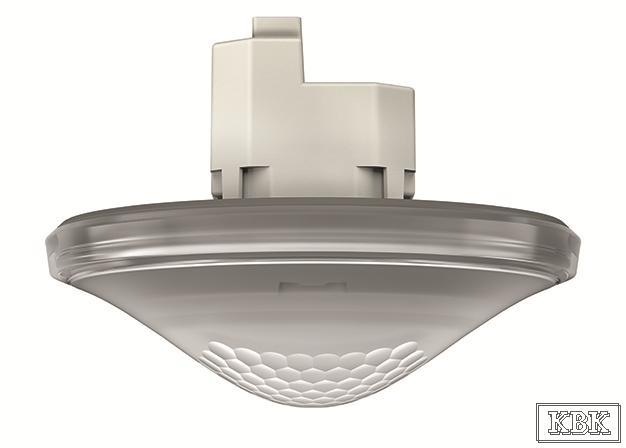

| Тип | thePrema S360-101 UP GR | |
| Кольорове кодування | сірий | |
| Початок виробництва | Жовтень, 2013 | |
| Аналог | compact office BK (2010800); compact office SR (2010801) |

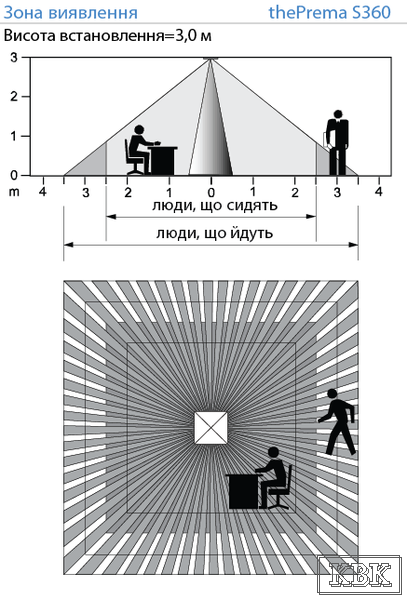

Квадратна зона контролю
Пульт дистанційного керування для користувачів
Пульт дистанційного керування для сервісних служб
