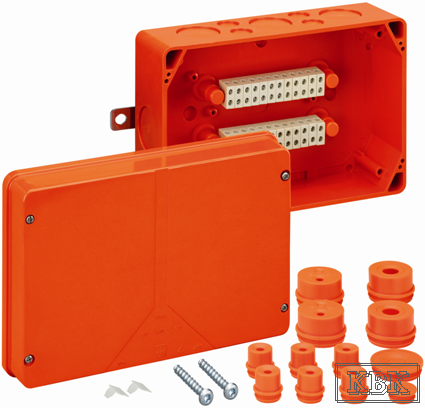

Вогнестійка коробка WKE 5 - 24x6²

  • Вогнестійка коробка WKE 5 - 24x6²
  • Вогнестійка коробка WKE 5 - 24x6²
  • Вогнестійка коробка WKE 5 - 24x6²

Вогнестійка розподільча коробка серії WKE для кабельних мереж з межами вогнестійкості E30/E60/E90 (Р30/Р60/Р90)

Довжина 256 мм
Висота 171 мм
Глибина 106 мм
Клас вогнестійкості E30/E60/E90
Клеми керамические клеммы на шине 24 пол. 0,5 - 6,0 мм² (8x0,5² / 4x0,75² / 6x1² / 6x1,5²2x2,5² / 2x4² / 2x6²) мм²
Рівень захисту IP65, IP54
Ударостійкість IK05
Матеріал Дюропласт
Напруга ізоляції 450 В
Мін. t° навколишнього середовища -25 °C
Макс. t° навколишнього середовища +40 °C
Макс. вологість 50% %
У комплекті Вводные патрубки и пробки IP 54 (для обеспечения IP 65, используйте кабельные сальники KVR MGM/or), универсальные болты (бетон / пенобетон / керамический и силикатный кирпич); набор для опломбирования.
sp86050524 € 0,00
Кількість входів 16
Характеристика входів 8хМ40, 8хМ20
Ном. переріз провідника 6 мм²
Діапазон ущільнення 8 - 13/17 - 30 мм
Колір помаранчевий

WKE 2 - 5 (заміна на WKE LIFELINE)

  • WKE 2 - 5 (заміна на WKE LIFELINE)

Поступово будуть замінені на коробки серії WKE 2 - 6 (LIFELINE)!!!

       Подвійна посилена ізоляція, клас 2 VDE 0606 Без галогенів

Область застосування:

Вогнестійкі розподільчі коробки для кабельних ліній класу Е90.

Кабельні лінії класу E60 та Е90  забезпечують роботу пристроїв подачі води під тиском для установок пожежогасіння, пристроїв відводу диму та тепла,  машинних відділень ліфтів для підняття пожежної команди, тобто забезпечують гасіння пожежі та проведення рятівних робіт.

Лінії класу Е90 здатні врятувати життя людей не тільки у громадських місцях, але і на виробництвах, електростанціях, тунелях, де можуть бути складності з евакуацією людей, завали та проблеми з гасінням пожежі.

Важлива інформація:

  • Використовувати ТІЛЬКИ зі спеціальним кабелем з класом захисту Е90!!!
  • Підтримання працездатності протягом 90 хвилин у відкритому вогні
  • Пломбіруються
  • Самозагасаючі
  • Гнучкі кабельні вводи
  • Поставляються зі встановленими керамічними клемами спеціального виготовлення, що витримують високу температуру
  • Повний асортимент приладдя
  • Монтаж - зовнішньо розташованими скобами з неіржавіючої сталі

Каталог pdf>>
