Вогнестійка коробка для тунелів WKE 54

  • Вогнестійка коробка для тунелів WKE 54
  • Вогнестійка коробка для тунелів WKE 54

Вогнестійка розподільча коробка серії WKE для кабельних мереж з межами вогнестійкості E30/E60/E90 (Р30/Р60/Р90) особливої міцності ля умов високих механічних навантажень.

Довжина 276 мм
Висота 208 мм
Глибина 108 мм
Клас вогнестійкості E90

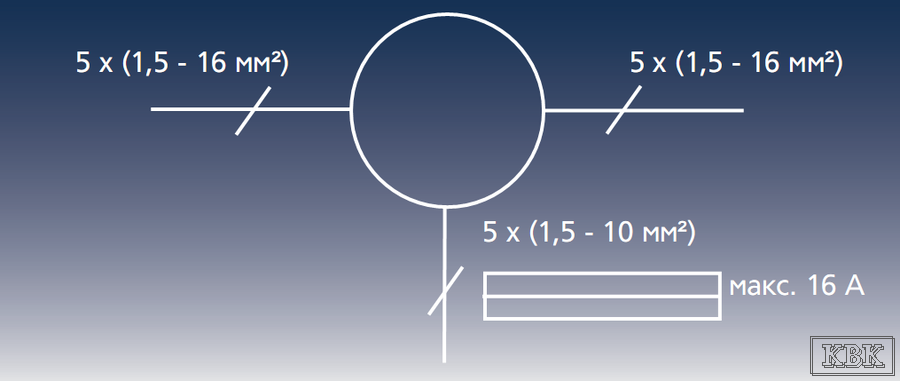

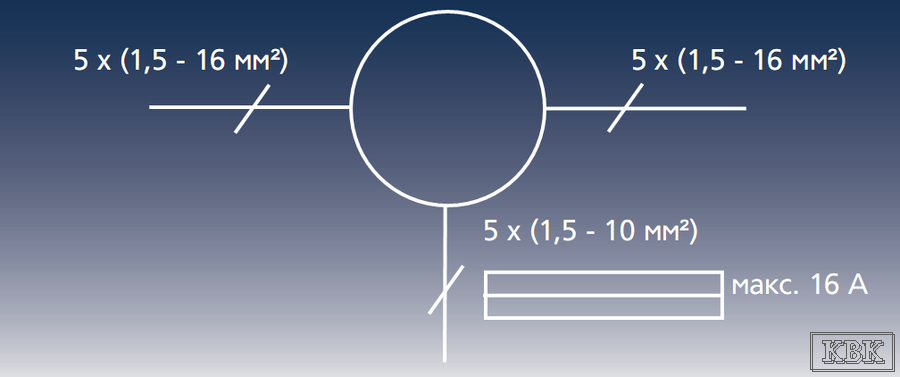

Клеми керамические клеммы на шине 5 пол. 1,5 - 16,0 мм² (20x1,5² /16x2,5² /12x4,0² / 8x6² / 4x10² / 4x16²), 2 клеммы для предохранителей D01, 16 A max. мм²
Рівень захисту IP67
Ударостійкість IK07
Матеріал Дюропласт
Напруга ізоляції 690 В
Мін. t° навколишнього середовища -25 °C
Макс. t° навколишнього середовища +40 °C
Макс. вологість 50% %
У комплекті Универсальные болты (бетон / пенобетон / керамический и силикатный кирпич); набор для опломбирования.
sp86025401 € 0,00
Кількість входів 3
Характеристика входів 2хМ40 з ущільненням 16 - 28 мм, 1хМ32 з ущільненням 11 - 21 мм
Діапазон ущільнення 16 - 28/11 - 21 мм
Ном. переріз провідника 16 мм²
Колір помаранчевий

WKE 54 - для тунелів

  • WKE 54 - для тунелів
  • WKE 54 - для тунелів
  • WKE 54 - для тунелів
  • WKE 54 - для тунелів

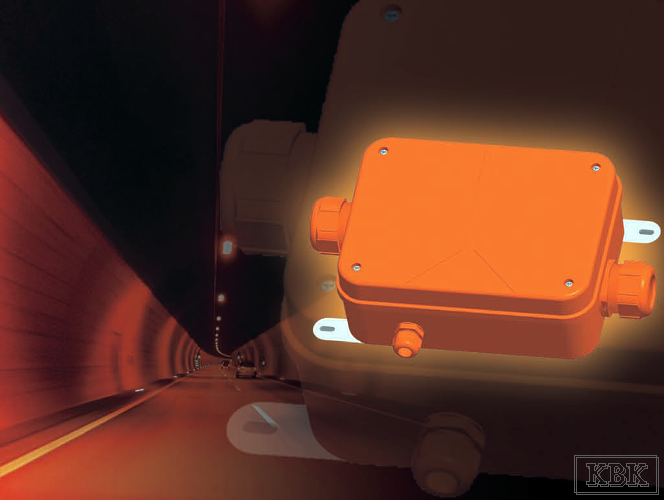

Область застосування:

  • у автомобільних тунелях
  • у тунелях метрополітену та залізничних

Важлива інформація:

  • Використовувати ТІЛЬКИ зі спеціальним кабелем з класом захисту Е90!!!
  • Підтримка працездатності кабельної лінії протягом 90 хвилин у відкритому полум'ї
  • Стійкість до підвищених та понижених тисків

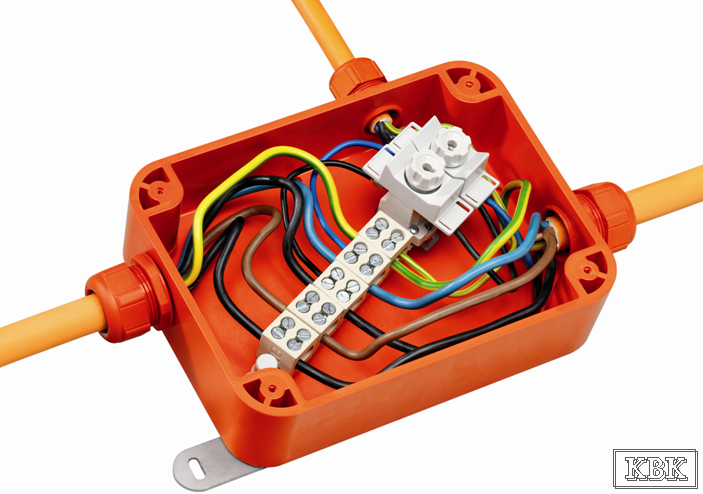

  • 5-полюсний клемник із подвійними керамічними клемами
  • Відвід для підключення світильника захищений запобіжниками
  • Монтаж – зовнішньо розташованими скобами з неіржавіючої сталі

В Україні сертифіковані з:

  • кабелем виробництва фірм: Daetwyler (Швейцарія), "Інтеркабель Київ" (Україна), "ERSE KABLO" (Туреччина)
  • елементами кріплення виробництва фірм: Daetwyler (Швейцарія)
  • кабельними лотками: "KCOP" виробництва BAKS (Польща), "SKS" виробництва OBO Betterman (Німеччина)

додатково сертифіковані виробником (необов'язкова сертифікація) на відповідність класам:



  • FE180 - збереження нерозривності електричного з'єднання тривалістю 180 хвилин при температурі 800°С (вогнева дія на ізоляцію)
  • F400 - тривалість функціонування 120 хвилин при температурі 400°С (при віддаленому джерелі вогню)
