Коробка P 71 GRO-K - отвори М40
Коробка для пристроїв. Коробка для труб великого діаметру, зі збільшеним монтажним простором. Для заливки бетоном в умовах заводського виготовлення панелей.
- 1-складова, 71х71х77 мм, Ø60 мм;
- кріплення пристроїв 4 гвинтами із міжгвинтовою відстанню 60 мм;

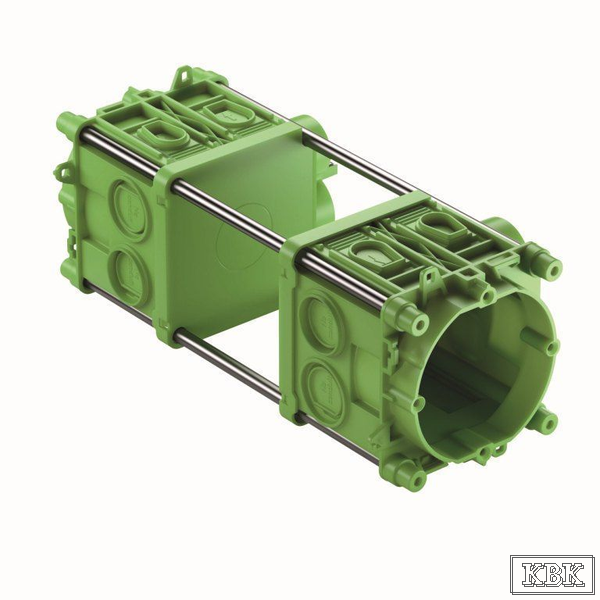

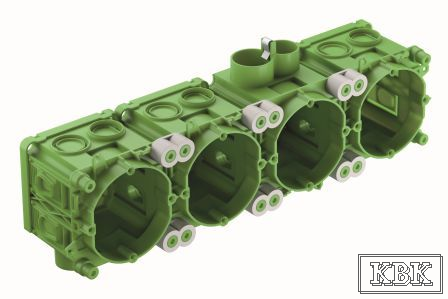

- комбінується, для кріплення лапками, міжвісева відстань при комбінуванні - 71 мм;

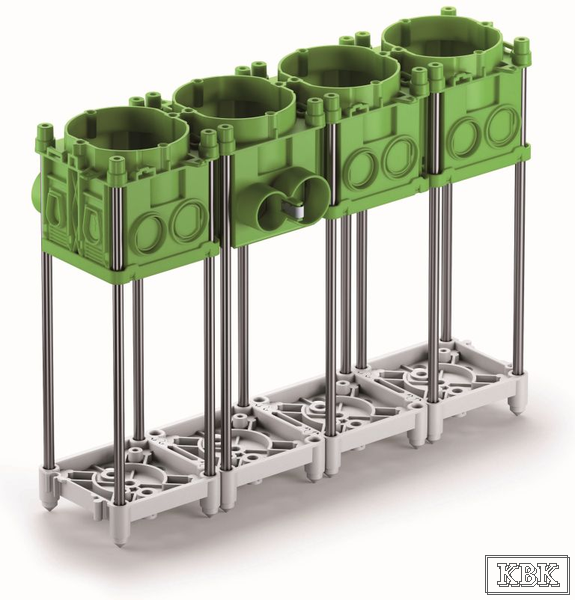

- підходить для зустрічної опалубки,
- VDE-сертифікат на відповідність DIN EN 60670 (VDE 0606)

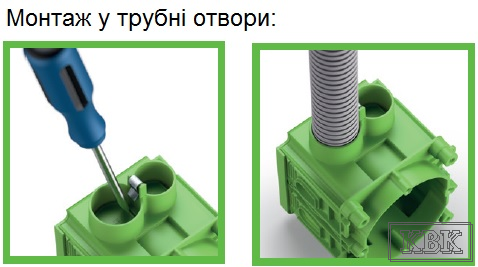

- Під'єднання труби: у EasyCut-Мембрана - за допомогою перехідників відповідного діаметру, у трубний отвір - без додаткових інструментів та аксесуарів.

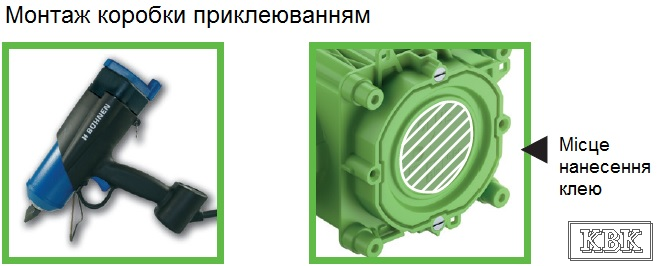

- Кріплення до опалубки приклеюванням (можливе - прибивання цвяхами)
| Кількість входів | EasyCut-Мембрана 3х до М40, трубний 1хМ40 | |
| Кольорове кодування | зелений | |
| Монтаж | приклеювання | |
| Відстань між гвинтами | 60 мм | |
| Діаметр | 60 мм | |
| Довжина | 71 мм | |
| Ширина | 71 мм | |
| Глибина | 76,5 мм | |
| Глибина внутрішня | 72,9 мм | |
| Рівень захисту | IP30 | |
| Матеріал | поліпропілен сополімер, без галогенів, не підтримує горіння | |
| Мін. t° навколишнього середовища | -25 °C | |
| Макс. t° навколишнього середовища | +40 °C | |
| Макс.t° нагріву бетонної плити | +90 °С | |
| Макс. вологість | 50 % |
| sp98477501 | € 2,92 |
| Тип | P 71 GRO-K |
Коробки для заливки у бетон
Монтаж коробок IBT здійснюється на опалубку перед заливкою бетону. Після встановлення, коробки з'єднуються трубами, а потім закриваються кришками. Після заливки бетоном, при знятті опалубки, фронтальна частина коробок видаляється (вибивається) і у коробки монтуються прилади.
Існує два способи бетонобудування — монолітне та панельне.
- У першому випадку бетонні стінові та стельові елементи виготовляються на будмайданчику.
- У другому — промисловим способом на заводі із наступною доставкою на будмайданчик
Конструкція:
Всі коробки, для пристроїв або розподільчі, — три- чи двоскладові. Складаються із фронтальної частини, патрубка (тубуса) та кришки (у двоскладовій — фронтальна частина поєднана з тубусом). Фронтальна частина захищає коробку від потрапляння бетону та від висмикування труб під час бетонування.
