Трубний адаптер RA 16, для труби М16

  • Трубний адаптер RA 16, для труби М16
  • Трубний адаптер RA 16, для труби М16
  • Трубний адаптер RA 16, для труби М16

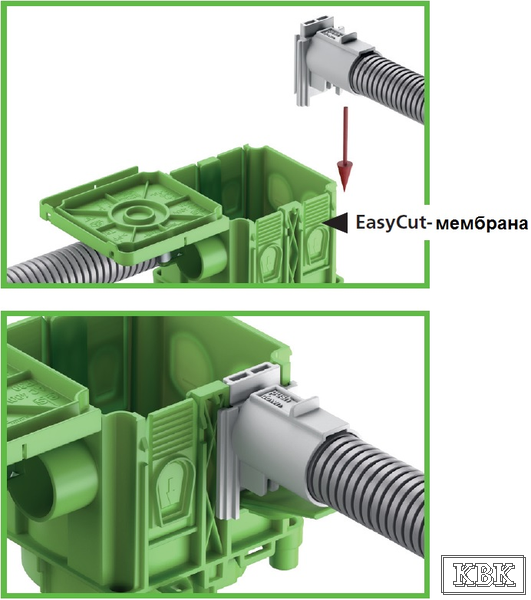

Трубний адаптер для встановлення труби в коробку з EasyCut-мембраною. Для коробок серії IBT Precon - серія для заливки бетоном. Для типів коробок: "GRD", "GVD", "GRO".

  • приймання труб виконується зовні коробки
  • без використання інтсрументу
  • адаптер встановлюється над отвором зверху
  • підвищена ергономічність
  • унеможливлене зміщення коробки завдяки боковим вставкам адаптеру
  • надійне розвантаження натягу
Тип RA 16
Кольорове кодування сірий
Діаметр отвору М16, 16 мм
sp98401601 € 0,89
Для продукції Для коробок: P 71 GRD та P 71 GVD

Коробки для заливки у бетон



Монтаж коробок IBT здійснюється на опалубку перед заливкою бетону. Після встановлення, коробки з'єднуються трубами, а потім закриваються кришками. Після заливки бетоном, при знятті опалубки, фронтальна частина коробок видаляється (вибивається) і у коробки монтуються прилади.

Існує два способи бетонобудування — монолітне та панельне.

  • У першому випадку бетонні стінові та стельові елементи виготовляються на будмайданчику.
  • У другому — промисловим способом на заводі із наступною доставкою на будмайданчик

Конструкція:

Всі коробки, для пристроїв або розподільчі, — три- чи двоскладові. Складаються із фронтальної частини, патрубка (тубуса) та кришки (у двоскладовій — фронтальна частина поєднана з тубусом). Фронтальна частина захищає коробку від потрапляння бетону та від висмикування труб під час бетонування.

Детальніше>>

Пов'язані товари

Коробка P 71 GRD - отвори М25
Коробка P 71 GRD - отвори М25

Коробка для пристроїв: для заливки бетоном в умовах заводського виготовлення панелей.

  • 1-складова, 71х71х56 мм, Ø60 мм;
  • кріплення пристроїв 4 гвинтами із міжгвинтовою відстанню 60 мм;
  • комбінується, для кріплення лапками, міжвісева відстань при комбінуванні - 71 мм;
  • підходить для зустрічної опалубки,
  • VDE-сертифікат на відповідність DIN EN 60670 (VDE 0606)
  • Під'єднання труби - за допомогою перехідників відповідного діаметру.
  • Кріплення до опалубки магнітом Spelsberg
Коробка P 71 GRD-K - отвори М25
Коробка P 71 GRD-K - отвори М25

Коробка для пристроїв: для заливки бетоном в умовах заводського виготовлення панелей.

  • 1-складова, 71х71х56 мм, Ø60 мм;
  • кріплення пристроїв 4 гвинтами із міжгвинтовою відстанню 60 мм;
  • комбінується, для кріплення лапками, міжвісева відстань при комбінуванні - 71 мм;
  • підходить для зустрічної опалубки,
  • VDE-сертифікат на відповідність DIN EN 60670 (VDE 0606)
  • Під'єднання труби - за допомогою перехідників відповідного діаметру.
  • Кріплення до опалубки приклеюванням (можливе - прибивання цвяхами)
Коробка P 71 GRD-O - заливка бетоном – отвори М25
Коробка P 71 GRD-O - заливка бетоном – отвори М25

Коробка для пристроїв: для заливки бетоном в умовах заводського виготовлення панелей.

  • 1-складова, 71х71х56 мм, Ø60 мм;
  • кріплення пристроїв 4 гвинтами із міжгвинтовою відстанню 60 мм;
  • комбінується, для кріплення лапками, міжвісева відстань при комбінуванні - 71 мм;
  • підходить для зустрічної опалубки,
  • VDE-сертифікат на відповідність DIN EN 60670 (VDE 0606)
  • Під'єднання труби - за допомогою перехідників відповідного діаметру.
  • Кріплення до опалубки магнітами різних виробників
Коробка P 71 GRO - отвори М40
Коробка P 71 GRO - отвори М40

Коробка для пристроїв. Коробка для труб великого діаметру, зі збільшеним монтажним простором. Для заливки бетоном в умовах заводського виготовлення панелей.

  • 1-складова, 71х71х77 мм, Ø60 мм;
  • кріплення пристроїв 4 гвинтами із міжгвинтовою відстанню 60 мм;
  • комбінується, для кріплення лапками, міжвісева відстань при комбінуванні - 71 мм;
  • підходить для зустрічної опалубки,
  • VDE-сертифікат на відповідність DIN EN 60670 (VDE 0606)
  • Під'єднання труби: у EasyCut-Мембрана - за допомогою перехідників відповідного діаметру, у трубний отвір - без додаткових інструментів та аксесуарів.
  • Кріплення до опалубки магнітом Spelsberg
Коробка P 71 GRO-K - отвори М40
Коробка P 71 GRO-K - отвори М40

Коробка для пристроїв. Коробка для труб великого діаметру, зі збільшеним монтажним простором. Для заливки бетоном в умовах заводського виготовлення панелей.

  • 1-складова, 71х71х77 мм, Ø60 мм;
  • кріплення пристроїв 4 гвинтами із міжгвинтовою відстанню 60 мм;
  • комбінується, для кріплення лапками, міжвісева відстань при комбінуванні - 71 мм;
  • підходить для зустрічної опалубки,
  • VDE-сертифікат на відповідність DIN EN 60670 (VDE 0606)
  • Під'єднання труби: у EasyCut-Мембрана - за допомогою перехідників відповідного діаметру, у трубний отвір - без додаткових інструментів та аксесуарів.
  • Кріплення до опалубки приклеюванням (можливе - прибивання цвяхами)
Коробка P 71 GRO-O - отвори М40
Коробка P 71 GRO-O - отвори М40

Коробка для пристроїв. Коробка для труб великого діаметру, зі збільшеним монтажним простором. Для заливки бетоном в умовах заводського виготовлення панелей.

  • 1-складова, 71х71х77 мм, Ø60 мм;
  • кріплення пристроїв 4 гвинтами із міжгвинтовою відстанню 60 мм;
  • комбінується, для кріплення лапками, міжвісева відстань при комбінуванні - 71 мм;
  • підходить для зустрічної опалубки,
  • VDE-сертифікат на відповідність DIN EN 60670 (VDE 0606)
  • Під'єднання труби: у EasyCut-Мембрана - за допомогою перехідників відповідного діаметру, у трубний отвір - без додаткових інструментів та аксесуарів.
  • Кріплення до опалубки магнітами різних виробників
Коробка P 71 GVD - отвори М20/25
Коробка P 71 GVD - отвори М20/25

Коробка для пристроїв/з‘єднувальна. Коробка для труб великого діаметру, зі збільшеним монтажним простором. Для заливки бетоном в умовах заводського виготовлення панелей.

  • 1-складова, 71х71х77 мм, Ø60 мм;
  • кріплення пристроїв 4 гвинтами із міжгвинтовою відстанню 60 мм;
  • комбінується, для кріплення лапками, міжвісева відстань при комбінуванні - 71 мм;
  • підходить для зустрічної опалубки,
  • VDE-сертифікат на відповідність DIN EN 60670 (VDE 0606)
  • Під'єднання труби: у EasyCut-Мембрана - за допомогою перехідників відповідного діаметру, у трубний отвір - без додаткових інструментів та аксесуарів.
  • Кріплення до опалубки магнітом Spelsberg
Коробка P 71 GVD-K - отвори М20/25
Коробка P 71 GVD-K - отвори М20/25

Коробка для пристроїв/з‘єднувальна. Коробка для труб великого діаметру, зі збільшеним монтажним простором. Для заливки бетоном в умовах заводського виготовлення панелей.

  • 1-складова, 71х71х77 мм, Ø60 мм;
  • кріплення пристроїв 4 гвинтами із міжгвинтовою відстанню 60 мм;
  • комбінується, для кріплення лапками, міжвісева відстань при комбінуванні - 71 мм;
  • підходить для зустрічної опалубки,
  • VDE-сертифікат на відповідність DIN EN 60670 (VDE 0606)
  • Під'єднання труби: у EasyCut-Мембрана - за допомогою перехідників відповідного діаметру, у трубний отвір - без додаткових інструментів та аксесуарів.
  • Кріплення до опалубки приклеюванням (можливе - прибивання цвяхами)
Коробка P 71 GVD-O - отвори М20/25
Коробка P 71 GVD-O - отвори М20/25

Коробка для пристроїв/з‘єднувальна. Коробка для труб великого діаметру, зі збільшеним монтажним простором. Для заливки бетоном в умовах заводського виготовлення панелей.

  • 1-складова, 71х71х77 мм, Ø60 мм;
  • кріплення пристроїв 4 гвинтами із міжгвинтовою відстанню 60 мм;
  • комбінується, для кріплення лапками, міжвісева відстань при комбінуванні - 71 мм;
  • підходить для зустрічної опалубки,
  • VDE-сертифікат на відповідність DIN EN 60670 (VDE 0606)
  • Під'єднання труби: у EasyCut-Мембрана - за допомогою перехідників відповідного діаметру, у трубний отвір - без додаткових інструментів та аксесуарів.
  • Кріплення до опалубки магнітами різних виробників
