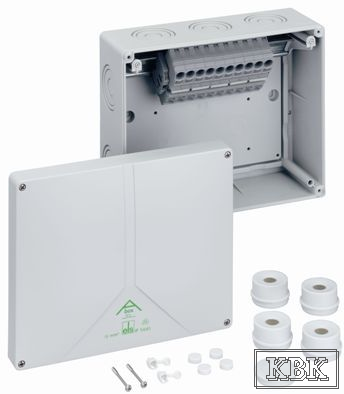

Коробка з клемами вібро- ударостійка, Abox SL - 16²

  • Коробка з клемами вібро- ударостійка, Abox SL - 16²
  • Коробка з клемами вібро- ударостійка, Abox SL - 16²

Розподільча коробка згідно DIN EN 60670 (VDE 0606), Ui = 690 B, з кабельними вводами IP 54 і герметичними вводами М40, діапазон ущільнення 17 - 30 мм, укомплектована пломбами, номінальний перетин кабелю згідно EN 60998: 16 мм² при допустимому струмовому навантаженні - 76 А. Перетин затискного кабелю для кожного полюсу: 4 х 0,5 до 16 мм² - жорсткий і гнучкий. Для досягнення IP 65, необхідні відповідні кабельні сальники., 4 х 0,5 до 25 мм² - гнучкий

Струм 76 А
Довжина 250 мм
Висота 200 мм
Глибина 115 мм
Кількість входів 10

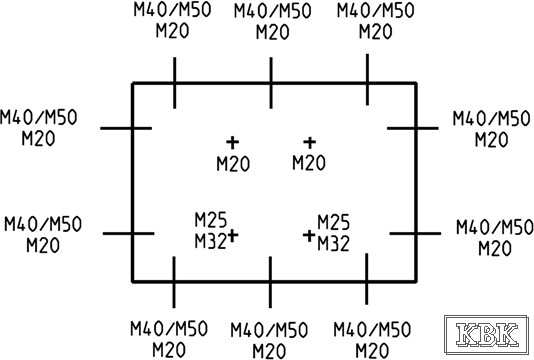

Характеристика входів 10хМ40/50/20 - по бокам; 2хМ20, 2хМ25/32 - на днище
Клеми 5-ти полюсная высокорасположенная клемма для жестких или гибких проводников, 16,0 мм² мм²
Ном. переріз провідника 4х0,5…16,0²; 4х0,5…25,0 мм²
Рівень захисту IP 65, IP 54
Ударостійкість IK07
Матеріал полиcтирол
Напруга ізоляції 690 В
Мін. t° навколишнього середовища -25 °C
Макс. t° навколишнього середовища +40 °C
Макс. вологість 50 %
У комплекті Вводные патрубки IP 54, пробки для герметизации и изоляции крепежа, набор для опломбирования.
sp83581001 € 104,83
Діапазон ущільнення 17 - 30 мм
Колір сірий

Серія Abox SL - з клемами вібростійкі

  • Серія Abox SL - з клемами вібростійкі
  • Серія Abox SL - з клемами вібростійкі

Наявність пружинних клем дозволяє економити до 60% монтажного часу!

  Ударостійкість - IK 07  Подвійна посилена ізоляція, клас 2 VDE 0606 Без галогенів

Область застосування:



  • в умовах вібрації на рухомих частинах
  • під дією частих ударних навантажень
  • у випадках доцільності швидкого монтажу
  • для виключення подальшого технічного обслуговування

Коротка інформація

  • 5 полюсні пружинні клеми для провідників
  • перетином від 2,5 до 16 (25) мм²
  • вібро- та ударостійкі

Для герметизації кришки з корпусом наноситься поліуретанове ущільнення, яке, при багаторазовому відкритті коробки довго зберігає свої механічні властивості. Є можливість опломбування.
