Abox XT 040 - 4² - коробка монтаж у воду/землю

Розподільча коробка згідно DIN EN 60529 DIN VDE 0278 - 623, Ui = 690 B, ударостійка, важко займиста, стійка до УФІ і атмосферних впливів, з герметичними вводами М20, діапазон ущільнення 2 - 16 мм. Спеціальна серія, яка призначена для застосувань у воді і землі. Для цього внутрішній простір коробки заливається смолою, иде у комплекты. За необхідності зміни комутації, смола легко витягується, робляться нові з'єднання та заливається новою смолою (опційно).

У комплекті коробки: двокомпонента смола необхідного обїєму, клемний блок, 1хМ20 ввідний патрубок IP54, 4х М25 подвійні мембрани IP66, 2хМ20 пробки для герметизації та ізоляції кріплень.

Відповідність:
DIN V VDE V 0606-22-100

– тестування відповідно до ДСТУ EN 60529 - 168 годин у воді на глибині 15 метрів

– тестування відповідно до DIN VDE 0278-623, випробування муфт до 0,6 / 1 кВ

– додатково - декларація з IP 68

	Клеми	5-ти полюсний клемблок - 2,5/4,0 (4 х 1,5² / 4 x 2,5² / 3 x 4,0² ) мм²
	Матеріал	полікарбонат
	Категорія товару	Коробки розподільчі
	Кількість входів	7
	Характеристика входів	7хМ20 з боків, 1хМ20 на днищі
	Переріз провідника/кабелю	5-ти полюсний клемблок - 2,5/4,0 (4 х 1,5² / 4 x 2,5² / 3 x 4,0² ) мм²
	Ном. переріз провідника	4 мм²
	Клас захисту	II

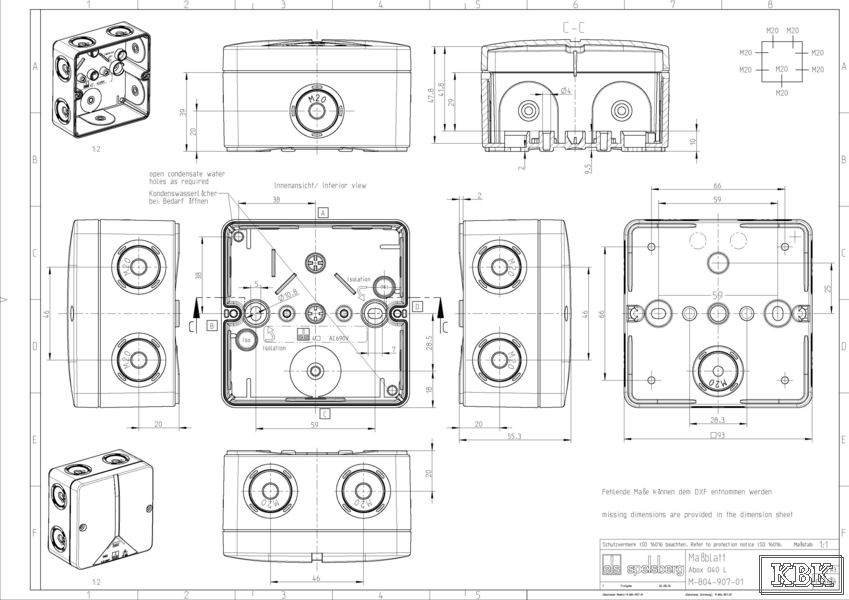

	Довжина	93 мм
	Висота	93 мм
	Глибина	55 мм
	Діапазон ущільнення	2 - 16 мм
	Рівень захисту	IP 68
	Ударостійкість	IK08
	Матеріал корпусу	полікарбонат
	Матеріал кришки	полікарбонат
	Матеріал гвинтів	ржавіюча сталь V2A
	Напруга ізоляції	690 В В
	Подвійна ізоляція	+
	Мін. t° навколишнього середовища	-35 °C
	Макс. t° навколишнього середовища	80 °C
	Макс. вологість	50 %
	Сертифікація	VDE (DIN EN 60670-1 / -22 (VDE 0606-1 / -22) & DIN VDE V 0606-22-100)

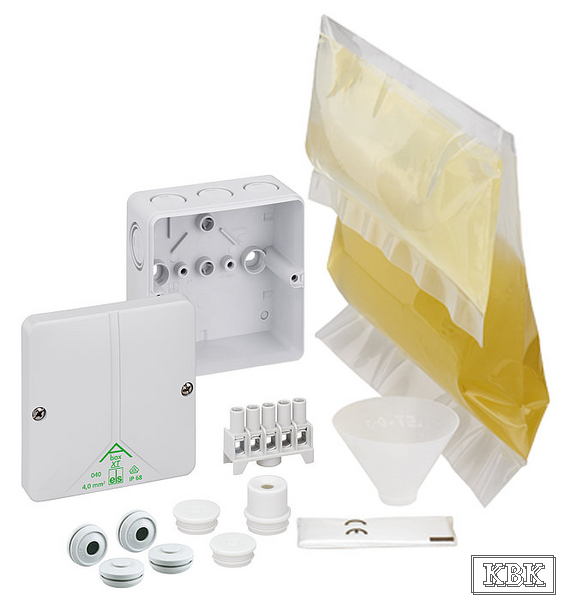

	У комплекті	Смола 350 мл, заливна воронка, пробка для відводу повітря, захисні рукавички. Пробки для герметизації та ізоляції кріплення

sp49240401

€ 56,32

Колір

сірий

Серія Abox XT - IP68 - заливка смолоюй

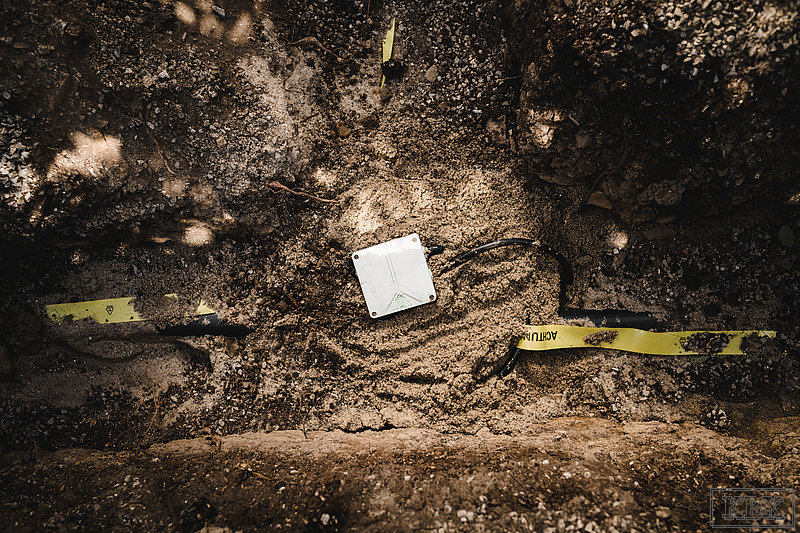

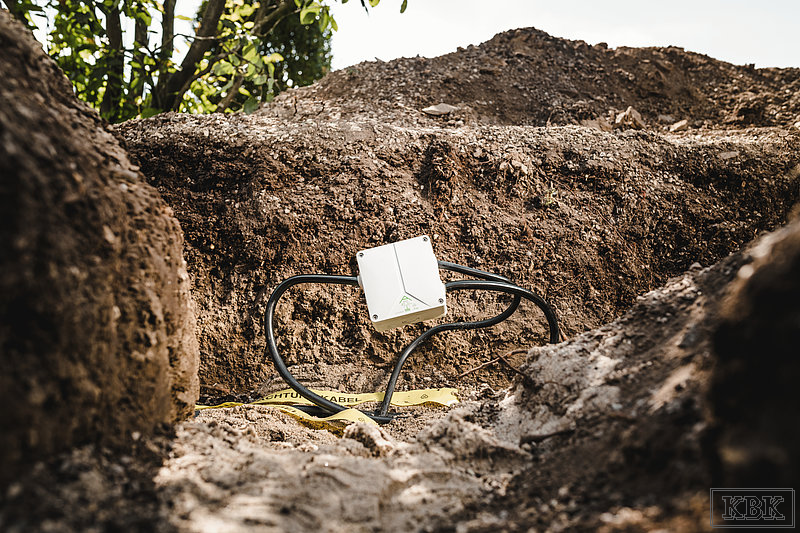

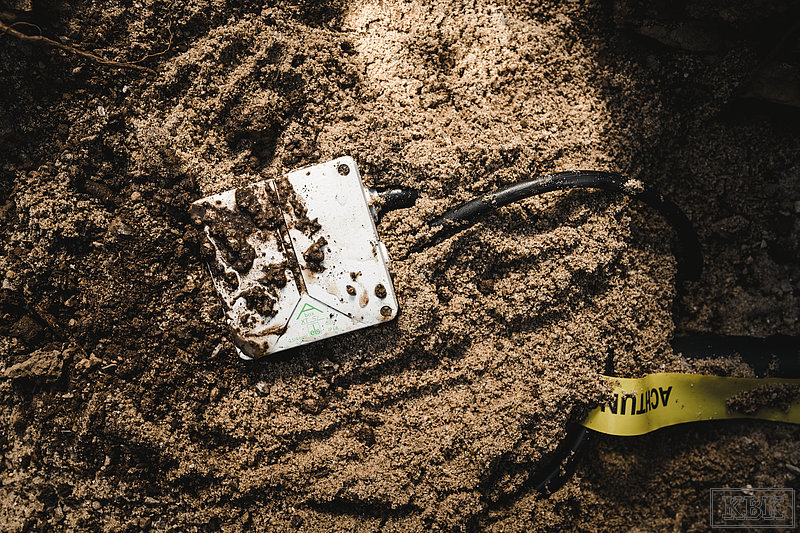

Розподільчі коробки в воду/землю - IP68, IK08, неіржавіючі гвинти

Спеціальна серія з технологією заливки смолою, яка призначена для застосування у воді та землі

Abox XT:

Abox XT SL:

Область застосування:

у зонах паводків та затоплень
у басейнах
у садово-паркових господарствах
на мийках
у тунелях
у портовых спорудах
на об’єктах сільських господарств тощо

Спосіб застосування:

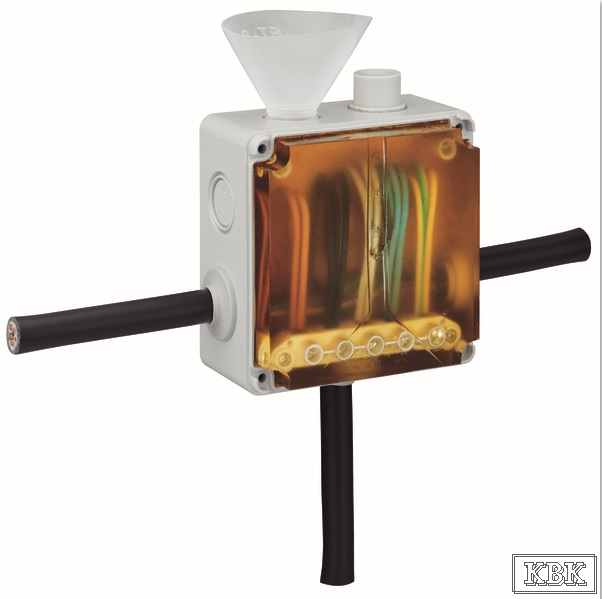

У коробку з пакета обережно заливається смола. У пакеті знаходиться 2 компоненти розділені перегородкою. Якщо прибрати перегородку – ці компоненти змішаються. Змішувати необхідно протягом 2-х хвилин. Потім потрібно розрізати пакет та залити герметизуючу смолу через ріжок. Чекати 150 хвилин поки смола не застигне.

Отвір для заливки смоли має бути відкритий. Коли Ви заливаєте смолу у коробку, повітря повинне виходити для того щоб не утворювались бульбашки.

У разі необхідності перекомутації, смола легко видаляється та заливається нова.

Випробування:

випробування, проведені по DIN EN 60529 показали: рівень герметичності IP 68/. Abox XT витримав 168 годин у воді на глибині 15 м;
випробування, проведені по DIN VDE 0278-623 показали: ввідні втулки витримують 0,6/1 кВ.
